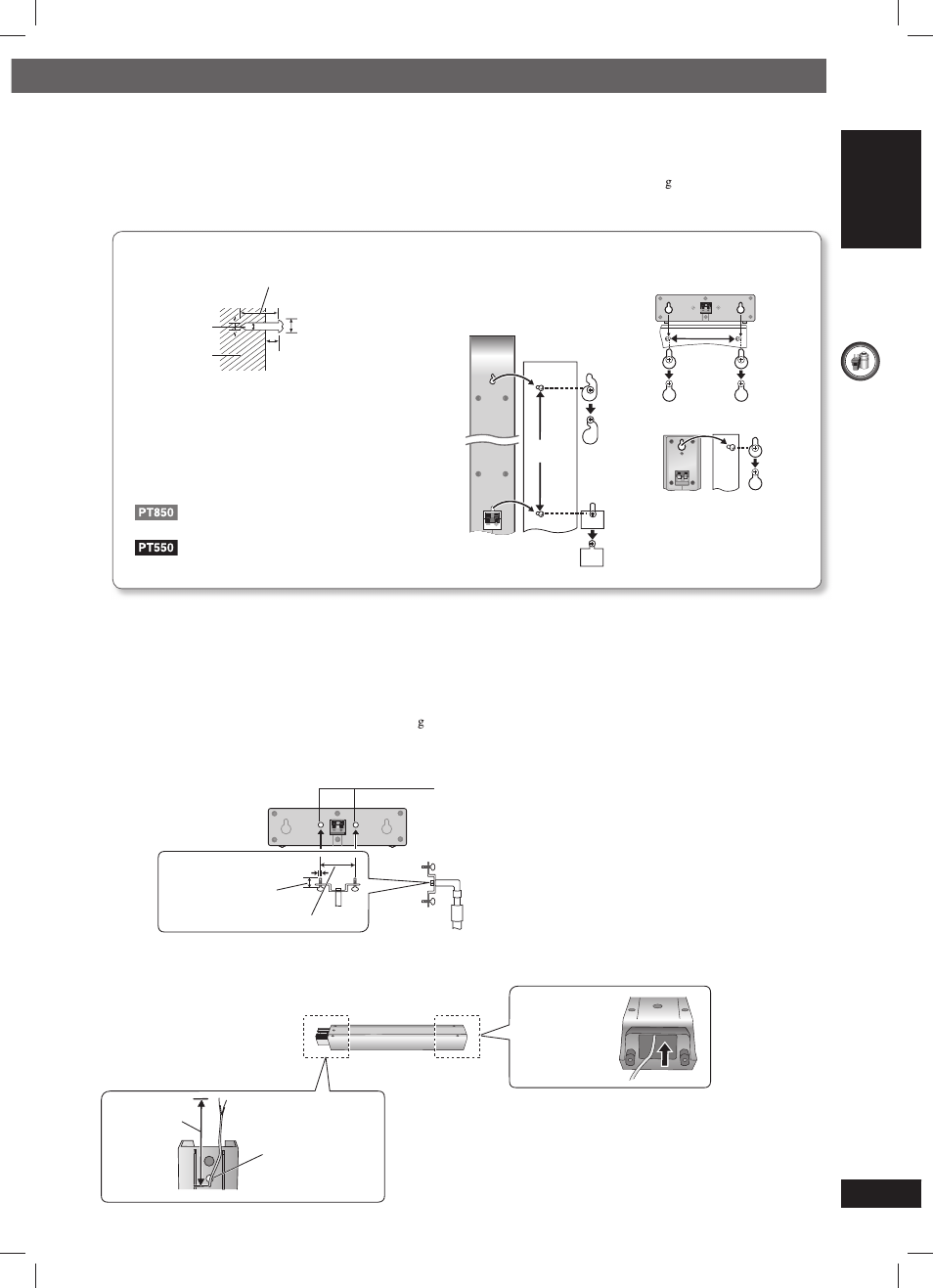

Options d’installation de l’enceinte
■ Fixation murale
Vous pouvez également fi xer les enceintes sur un mur (à l’exception du caisson de basse).
• Le mur ou le pilier sur lequel vous installerez les enceintes doit pouvoir supporter plus de 10 k par vis. Pour fi xer les
enceintes à un mur, demandez les conseils d’un entrepreneur en habitation qualifi é. Vous risquez d’endommager le mur
et les enceintes si ces dernières ne sont pas correctement fi xées.
1 Insérer une vis (non fournie) dans le mur.
2 Installez solidement l’enceinte sur la (les) vis de sorte
qu’elle(s) se trouve(nt) bien insérée(s) dans chaque orifi ce.
Ш7.0 а 9.4 mm
4.0 à 6.0 mm
Mur ou pilier
Ø4.0 mm
Au moins 30 mm
384 mm
Haut-parleur central
190 mm
Haut-parleur surround
*
Enceintes avant et haut-parleurs surround:
Enceintes avant:
*
Enceinte avant/Haut-parleur
surround
Fixation au mur sans la base
et le support.
■ Mise en place des supports d’enceinte
(non fournis)
(Pour les haut-parleurs central et satellite)
Avant d’acheter les supports, assurez-vous qu’ils remplissent les conditions suivantes.
Notez le diamètre et la longueur nécessaires pour les vis, ainsi que la distance entre les vis comme indiquée sur le
schéma.
• Les supports doivent pouvoir supporter plus de 10 k .
• Les supports doivent demeurer stables même lorsque les enceintes sont installées en position élevée.
Exemple: Haut-parleur central
Orifi ces des vis métalliques
Permettent de fi xer les supports
de l’enceinte
Support d’enceinte
(non fourni)
5 mm, pas 0,8 mm
Épaisseur de la plaque
plus 7 mm à 10 mm
60 mm
■ Fixez de nouveau le câble du haut-parleur au support
1 Insérer le
fi l par le
fond.
2 Tirer le fi l par
le trou
Laissez environ
80 mm.
