Anschlüsse 2, Optionale antennenanschlüsse – Panasonic SCPM29 Benutzerhandbuch
Seite 8
8
RQT7375
Anschlüsse
2

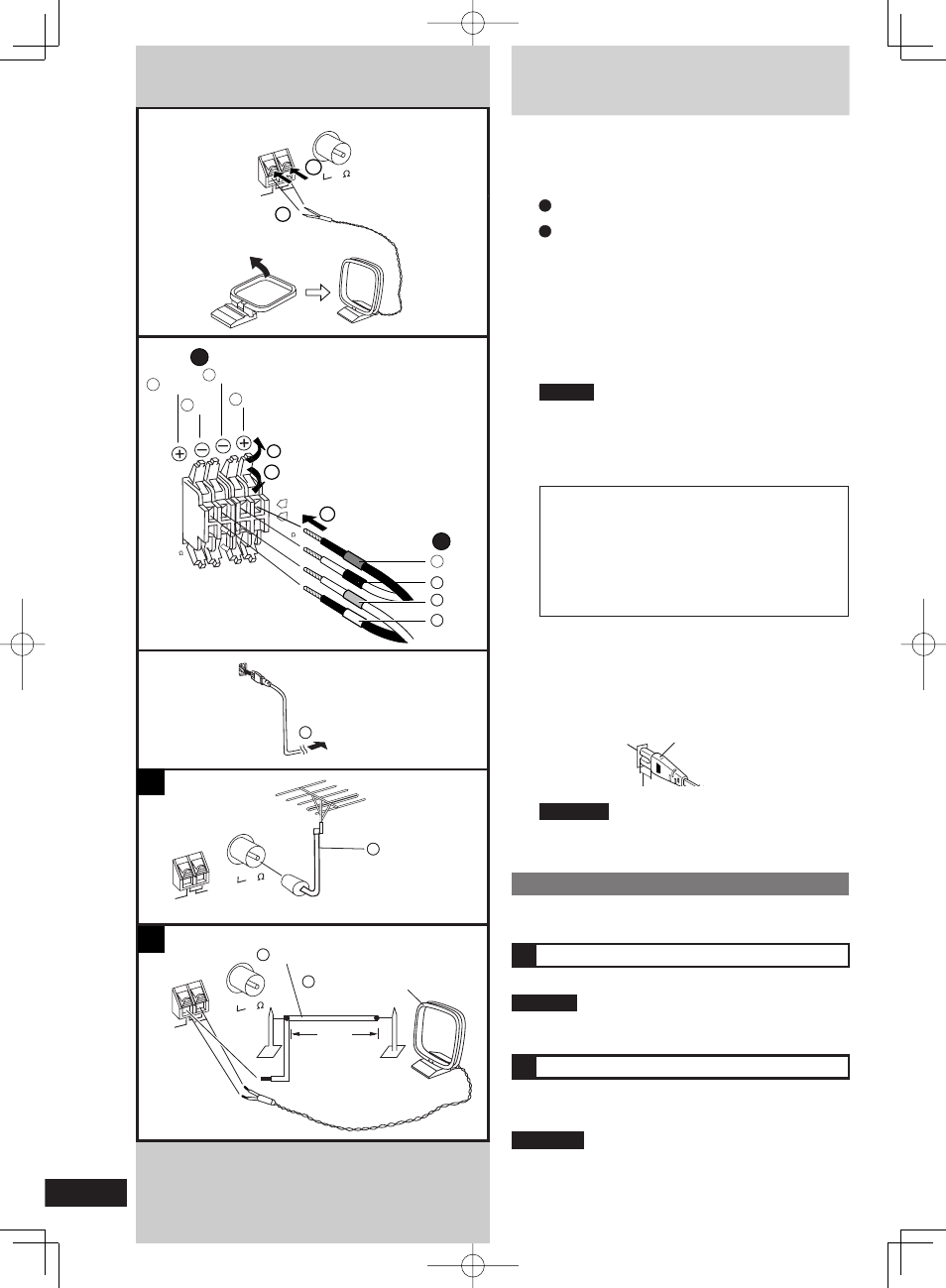

Schließen Sie die MW-Rahmenantenne an.
Setzen Sie die Rahmenantenne in den Ständer ein.
Halten Sie den Antennendraht von Anschlusskabeln fern.
3
Schließen Sie die Lautsprecherkabel an.
A
Überprüfen Sie die Farbe der Etiketten am Ende
der Lautsprecherdrähte.
B
Weißes Etikett:
S c h l i e ß e n S i e d i e s e n D r a h t a n d i e g r a u e
Lautsprecherklemme an.
Blaues, schwarzes und rotes Etikett:
Schließen Sie jeden dieser Drähte an die
entsprechend farbcodierte Lautsprecherklemme an.
Die Drähte mit dem weißen und dem blauen Etikett sind für
die hohen Frequenzen (Klemmen „HIGH“) bestimmt.
Die Drähte mit dem roten und dem schwarzen Etikett sind
für die tiefen Frequenzen (Klemmen „LOW“) bestimmt.
Durch einen falschen Anschluss der Lautsprecherkabel
kann die Anlage beschädigt werden.
Achtung
Verwenden Sie ausschließlich die Lautsprecherboxen im
Lieferumfang dieser Anlage.
Mit der Kombination des Hauptgerätes und der dazugehörigen
Lautsprecher wird die optimale Klangqualität erzielt. Bei Verwendung
anderer Lautsprecherboxen kann das Gerät beschädigt werden, und
die Klangqualität wird beeinträchtigt.
Achtung
• Verwenden Sie diese Lautsprecher ausschließlich mit der
Anlage, für die sie vorgesehen sind. Anderenfalls können
Verstärker und/oder Lautsprecher beschädigt werden, und
es besteht die Gefahr eines Brandausbruchs. Falls es zu
einer Beschädigung gekommen ist oder eine plötzliche
Abnahme der Leistung festgestellt wird, wenden Sie sich
bitte an Ihren Fachhändler oder eine Kundendienststelle.
• Diese Lautsprecher dürfen nicht an einer Wand oder
an der Decke montiert werden.
4
Schließen Sie das Netzkabel an.
Anschließen des Steckverbinders an den Netzeingang
Selbst bei einwandfreiem Anschluss dieses Steckverbinders kann es je
nach Ausführung des Netzeingangs vorkommen, dass das Vorderteil
des Steckverbinders wie im Diagramm unten gezeigt geringfügig aus der
Buchse hervorsteht.
Die einwandfreie Gerätefunktion wird dadurch jedoch nicht beeinträchtigt.
Netzeingang Steckverbinder
ca. 3,5 mm
Hinweis
Das mitgelieferte Netzkabel ist ausschließlich für den
Gebrauch mit dieser Anlage vorgesehen. Verwenden
Sie es auf keinen Fall mit irgendeinem anderen Gerät.
Optionale Antennenanschlüsse
Schließen Sie Außenantennen an, wenn sich mit den mitgelieferten
einfachen Antennen kein zufriedenstellender Empfang erzielen lässt.
A
UKW-Außenantenne
Trennen Sie die UKW-Zimmerantenne ab.
Hinweis
Bitte lassen Sie die Außenantenne unbedingt von einem
Fachmann installieren.
B
MW-Außenantenne
Lassen Sie die MW-Rahmenantenne angeschlossen.
Verlegen Sie einen isolierten Draht horizontal an einem
Fenster entlang oder an einer anderen geeigneten Stelle.
Hinweise
Trennen Sie die Außenantenne ab, wenn das Gerät nicht verwendet wird.
Verwenden Sie die Außenantenne auf keinen Fall während eines Gewitters.
