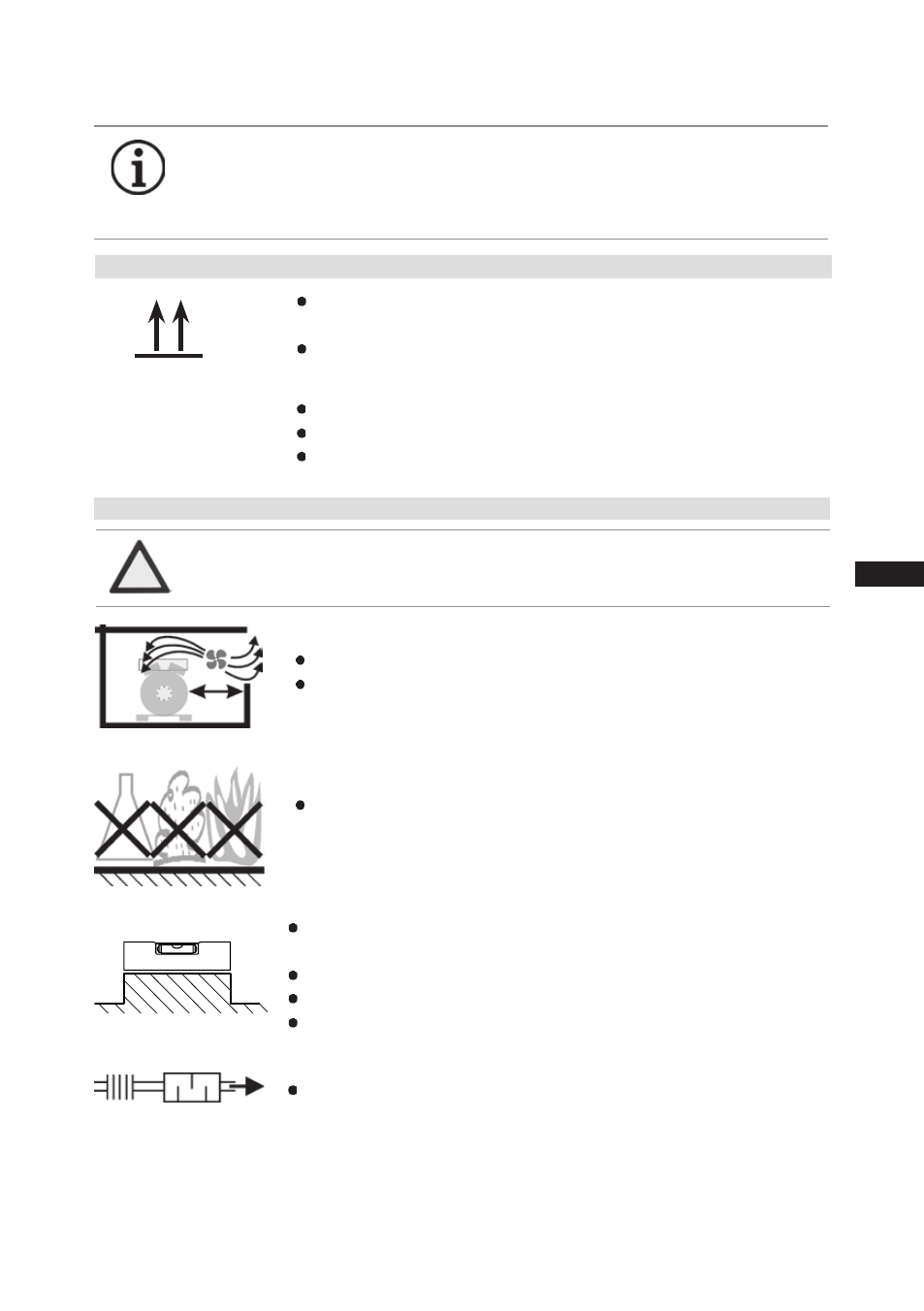

4 | Montage Verdichter
4.2 Aufstellung
Aufstellung auf ebener Fläche oder Rahmen mit ausreichender
Tragkraft.
Einzelverdichter vorzugsweise auf Schwingungsdämpfer.
Duplex- und Verbundschaltungen grundsätzlich starr.
Auf Bündelrohrverflüssigern nur mit Schwingmetallen montieren.
Ausreichend Freiraum für Wartungsarbeiten vorsehen.
Ausreichende Belüftung des Verdichters vorsehen.
Nicht in korrosiver Atmosphäre, Staub, Dampf oder brennbarer
Umgebung betreiben.
Abb. 11
Abb. 12
Abb. 13
Abb. 14
Der Einbau von Rohrleitungs-Schwingungsdämpfern wird
empfohlen!
F
E
D
C
B
A
1 2 3 4
F
E
D
C
4 3 2 1
A
B
Tol.-Ang. DIN ISO 2768-mK
Ra Rz
Maß Passung Freigabe
Alternativbezug:
Baumustergeprüft
Teil inaktiv
Lieferantenzeichnung
-
-
K.-Auftrag:
PL:
Zeichnung ungültig
Entwicklungsstand
Teil keine Serie
120
400
±0.5
über 0.5
bis 6
Benzstraße 7 - 72636 Frickenhausen - Germany - www.bock.de
-
- Unbemaßte Radien:
-
Diese Zeichnung ist unser Eigentum!
Sie darf ohne unsere Genehmigung weder nach-
gebildet, vervielfältigt, oder Dritten Personen zu-
gänglich gemacht werden. Der Nachbau nach
dieser Zeichnung, oder an Hand der nach dieser
Zeichnung hergestellten Gegenstände durch den
Abnehmer oder Dritte ist nicht gestattet.
Wir behalten uns alle Rechte, gemäß DIN ISO 16016
an dieser Zeichnung vor.
Bearb. Datum Änderungs-Nr.
Werkstoff:
Ausgangsteil, bzw. Rohteil:
-
-
Gepr.
Name Datum
19.04.
Werkstückkanten
DIN ISO 13715
Ersatz für:
Ersetzt durch:
Erstellt
2010
Geprüft
-
Kurz
Zone
1/x
Oberflächenbehandlung / Härte:
-
Blatt:
Änderungsbeschreibung
400
Benennung:
±0.8
1000
30 6
-
±0.3
120 30
±0.2
Zeichn.-Nr. Teile-Nr.
Oberflächenangaben ISO 1302
x.xxxx-xxxxx.x
Zust.
Gußtoleranzen:
Gewicht: (kg)
±0.1
Maßstab:
1:1
Wasserwaage
für Indesign
Der Lieferant muß sicherstellen, dass die Ware in
einwandfreiem Zustand angeliefert wird (Korrosions-
schutz, Verpackung für sicheren Transport).
Rz 25 Rz 160
s
25
z y x w u t
0,05 Rz 1,6 0,3 0,7 1,6 2 Rz 16 6,3 Rz 63 Rz 6,3 Rz 12,5
F:\user\kurz\3D Sachen\3D Teile\Zeichnungen\Wasserwaage
INFO Neuverdichter sind ab Werk mit Schutzgas befüllt (3 bar Stickstoff).
Lassen Sie diese Schutzgasfüllung so lange wie möglich im Ver-
dichter und verhindern Sie Lufteintritt. Kontrollieren Sie den Ver-
dichter auf Transportschäden, bevor Sie mit den Arbeiten beginnen.
?
4.1 Lagerung und Transport
Transportöse benutzen.
Nicht manuell heben!
Hebezeug verwenden!
Lagerung bei (-30°C) - (+70°C), maximal zulässige relative
Luftfeuchtigkeit 10% -95 %, keine Betauung
Nicht in korrosiver Atmosphäre, Staub, Dampf oder brennbarer
Umgebung lagern.
Abb. 10
Abb. 9
ACHTUNG Anbauten (z.B. Rohrhalterungen, Zusatzaggregate, Befesti-
gungsteile usw.) direkt am Verdichter sind nicht zulässig!
