5 | Elektrischer Anschluss

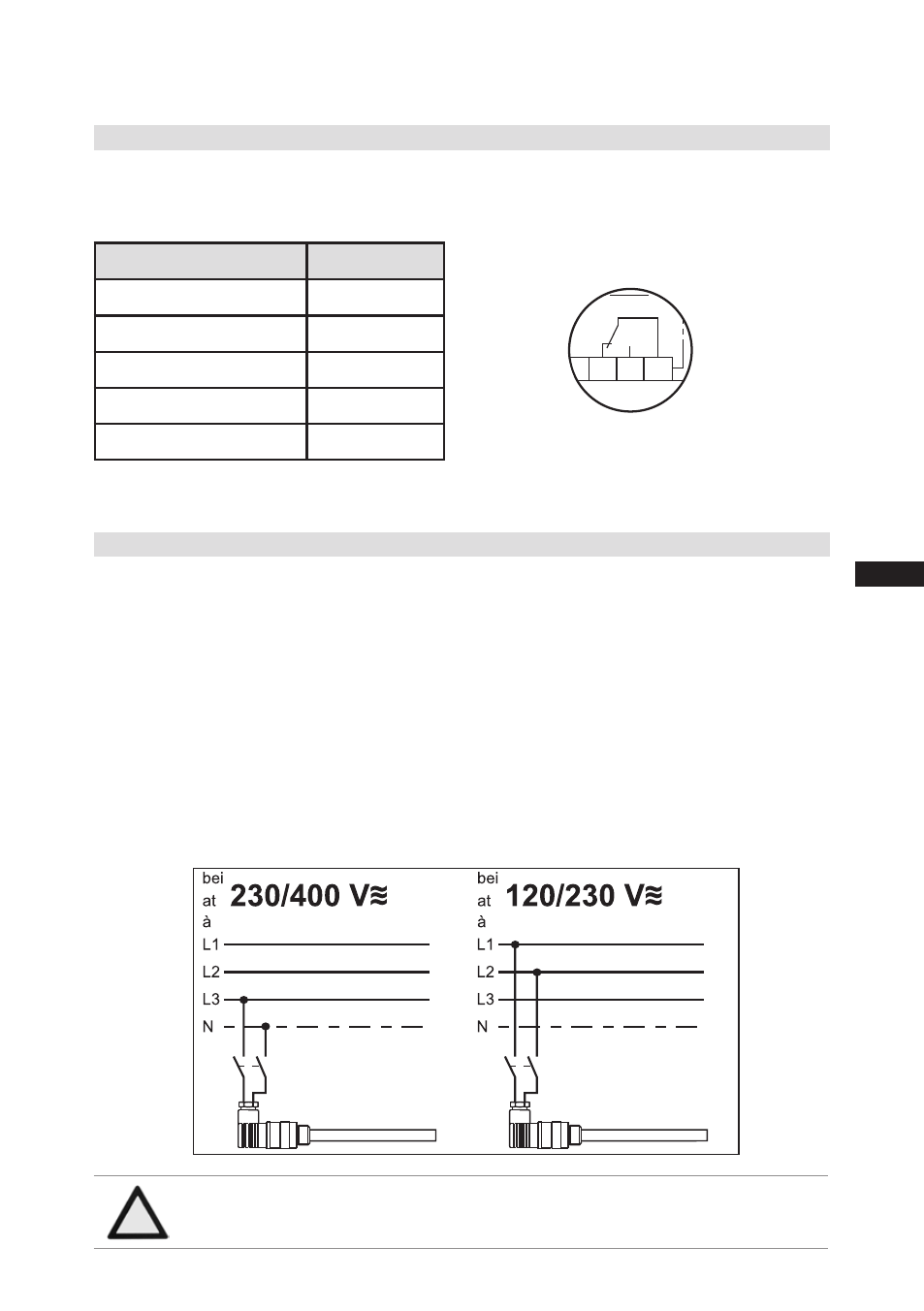

5.8 Funktionsprüfung des Auslösegerätes INT69 G
Vor der Inbetriebnahme nach Störungsbehebung oder Änderungen im Steuerstromkreis das
Auslösegerät auf Funktion prüfen. Führen Sie dazu diese Prüfung mit Hilfe eines Durchgangsprüfers
oder eines Messgerätes durch.
Gerätezustand
Relais Stellung
Ausgeschalteter Zustand
11-12
INT69 G einschalten
11-14
PTC Stecker abziehen
11-12
PTC Stecker einstecken
11-12
Nach Netz Reset
11-14
Relais Stellung INT69 G
B2 12 14 11
5.9 Ölsumpfheizung (Zubehör)
Anschlussschema für Ölsumpfheizung
Connection diagramm for oil sump heater
Plan de raccordement pour résistance de carter d‘huile
09983- 10.01-DGBF
D
GB
F
Während des Verdichterstillstands diffundiert in Abhängigkeit von Druck und Umgebungstemperatur
Kältemittel in das Schmieröl des Verdichters. Die Schmierfähigkeit des Öls wird dadurch herab-
gesetzt. Beim Anfahren des Verdichters dampft durch die Druckabsenkung das im Öl enthaltene
Kältemittel aus. Die Folgen können Ölaufschäumen und Ölabwanderung sein, die unter Umständen
zu Ölschlägen führen können.
Betriebsweise: Die Ölsumpfheizung ist beim Stillstand des Verdichters in Betrieb.
Startet der Verdichter, wird die Ölsumpfheizung abgeschaltet.
Anschluss: Die Ölsumpfheizung über einen Hilfskontakt (oder parallel geschalteten Hilfsschütz) des
Verdichterschützes an einen getrennten Strompfad anschließen.
Elektrische Daten: 230 V - 1 - 50/60 Hz, 200 W.
Abb. 25
Abb. 24
ACHTUNG
Der Anschluss an den Strompfad der Sicherheits-Steuerkette
ist nicht zulässig.
