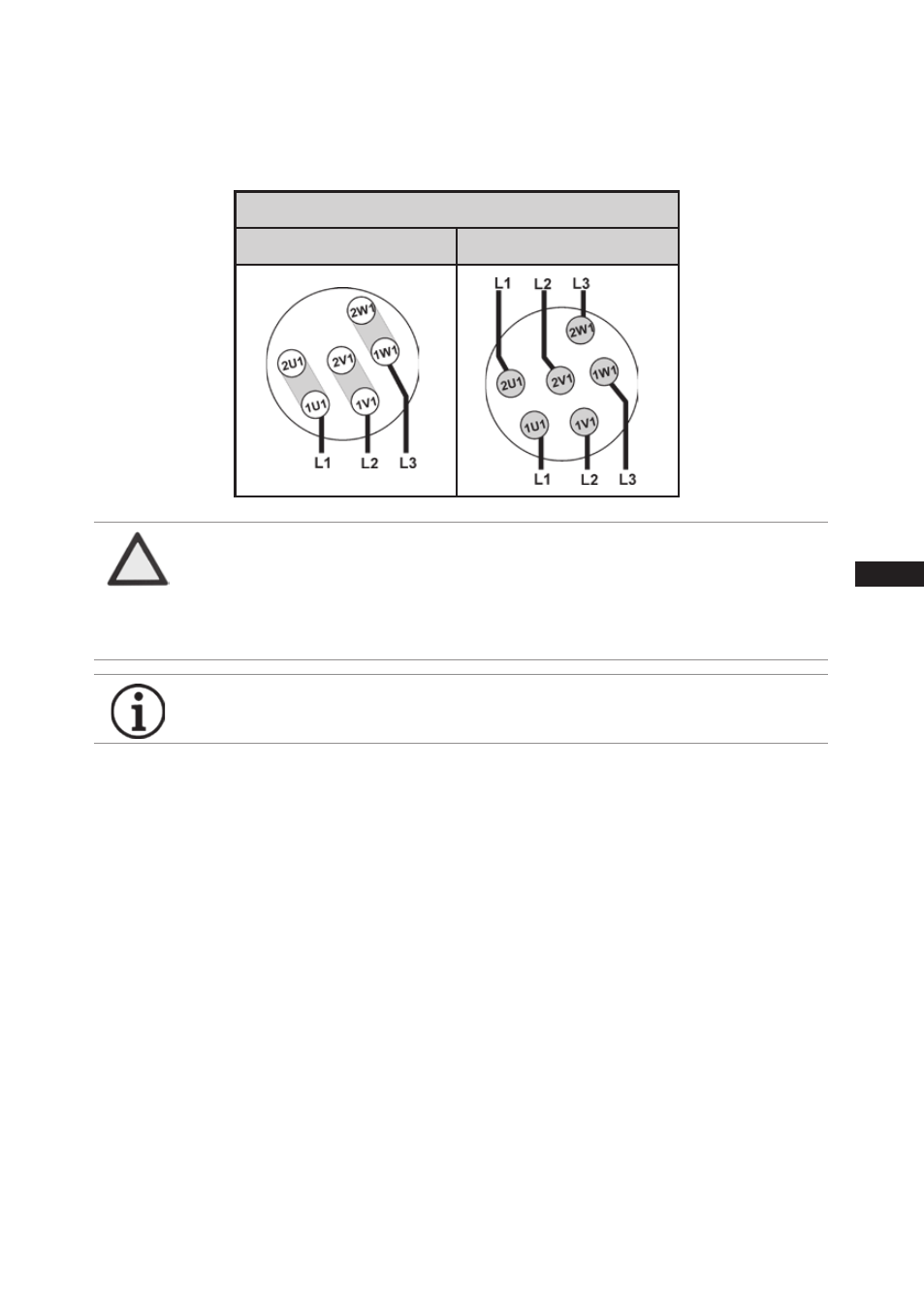

Werkseitig ist der Motor für Direktstart (YYY bzw YY) geschaltet. Für den Teilwicklungsstart
∆
/YYY
bzw. Y/YY die Brücken entfernen und die Motorzuleitung gemäß Schaltschema anschließen:
400 V
Direktstart
Teilwicklungsstart
Serienmotor
Ausführung für Direkt- oder Teilwicklungsstart
Verdichter mit dieser Kennzeichnung ist für Direkt-
oder Teilwicklungsstart (PW-Anlauf) geeignet.
Der Motor ist in zwei Teilwicklungen unterteilt: Teil-
wicklung 1=60% und Teilwicklung 2=40%. Dadurch
wird beim Teilwicklungsstart der Anlaufstrom um ca.
35% gegenüber dem Direktstart verringert.
Für den Teilwicklungsstart (PW-Anlauf) ist die Verwendung einer mechanischen
Anlaufentlastung mit Bypass-Magnetventil nicht erforderlich.
Im Bedarfsfall kann der Anlaufstrom beim PW-Anlauf zusätzlich um bis zu 10% durch
Verwendung einer mechanischen Anlaufentlastung (Zubehör) verringert werden.
Werkseitig ist der Motor für Direktstart geschaltet.
Für den Teilwicklungsstart sind die Brücken
zu entfernen und die Motorzuleitung gemäß
Schaltschema anzuschließen:
WARNUNG! Nichtbeachten führt zu
gegenläufi gen Drehfeldern und hat Motor-
schaden zur Folge. Nach Anlauf des
Motors über Teilwicklung 1 muß nach
maximal einer Sekunde Verzögerungszeit
Teilwicklung 2 dazugeschaltet werden.
Nichtbeachten kann die Lebensdauer
des Motors beeinträchtigen.
Sondermotor
Ausführung für Direkt- oder Y/∆-Anlauf
Verdichter mit dieser Kennzeichnung ist bei niederer
Spannung für Stern-Dreieck-Anlauf geeignet.
Bei Y/∆-Anlauf ist eine Anlaufentlastung
mit Bypass-Magnetventil erforderlich.
Werkseitig ist der Motor für den Direktstart bei
höherer Spannung geschaltet. Für den Stern-
Dreieck-Anlauf bei niederer Spannung sind die
Brücken zu entfernen.
∆/YYY
Typschildangabe
Gelber Aufkleber
am Klemmenkasten
Klemmbrettanschlüsse
für Direktstart:
mit Brücken
Klemmbrettanschlüsse
für Teilwicklungsstart:
ohne Brücken
Typschildangabe
∆/Y
Gelber Aufkleber
am Klemmenkasten
Serienmotor
Ausführung für Direkt- oder Teilwicklungsstart
Verdichter mit dieser Kennzeichnung ist für Direkt-
oder Teilwicklungsstart (PW-Anlauf) geeignet.
Der Motor ist in zwei Teilwicklungen unterteilt: Teil-
wicklung 1=60% und Teilwicklung 2=40%. Dadurch
wird beim Teilwicklungsstart der Anlaufstrom um ca.
35% gegenüber dem Direktstart verringert.
Für den Teilwicklungsstart (PW-Anlauf) ist die Verwendung einer mechanischen
Anlaufentlastung mit Bypass-Magnetventil nicht erforderlich.
Im Bedarfsfall kann der Anlaufstrom beim PW-Anlauf zusätzlich um bis zu 10% durch
Verwendung einer mechanischen Anlaufentlastung (Zubehör) verringert werden.
Werkseitig ist der Motor für Direktstart geschaltet.
Für den Teilwicklungsstart sind die Brücken
zu entfernen und die Motorzuleitung gemäß
Schaltschema anzuschließen:
WARNUNG! Nichtbeachten führt zu
gegenläufi gen Drehfeldern und hat Motor-
schaden zur Folge. Nach Anlauf des
Motors über Teilwicklung 1 muß nach
maximal einer Sekunde Verzögerungszeit
Teilwicklung 2 dazugeschaltet werden.
Nichtbeachten kann die Lebensdauer
des Motors beeinträchtigen.
Sondermotor
Ausführung für Direkt- oder Y/∆-Anlauf
Verdichter mit dieser Kennzeichnung ist bei niederer
Spannung für Stern-Dreieck-Anlauf geeignet.
Bei Y/∆-Anlauf ist eine Anlaufentlastung
mit Bypass-Magnetventil erforderlich.
Werkseitig ist der Motor für den Direktstart bei
höherer Spannung geschaltet. Für den Stern-
Dreieck-Anlauf bei niederer Spannung sind die
Brücken zu entfernen.
∆/YYY
Typschildangabe
Gelber Aufkleber
am Klemmenkasten
Klemmbrettanschlüsse
für Direktstart:
mit Brücken
Klemmbrettanschlüsse
für Teilwicklungsstart:
ohne Brücken
Typschildangabe
∆/Y
Gelber Aufkleber
am Klemmenkasten
5 | Elektrischer Anschluss
INFO
Bei Wicklungsprüfung mit Widerstandsmeßgerät beachten -
Teilwicklung 1 und Teilwicklung 2 sind beim HG88e intern verschaltet.
ACHTUNG
Nichtbeachten führt zu gegenläufigen Drehfeldern und hat Motor-
schaden zur Folge. Nach Anlauf des Motors über Teilwicklung 1
muss nach maximal einer Sekunde Verzögerungszeit Teilwicklung
2 dazugeschaltet werden. Nichtbeachten kann die Lebensdauer
des Motors beeinträchtigen.
