2 | Produktbeschreibung
2.3 Typschlüssel (Beispiel)
/
HG
8
8 e 3235-4 S
X
¹
)
HG - Hermetic Gas-Cooled (sauggasgekühlt) für die Normal- / Klimaanwendung
²
)
X - Esterölfüllung (HFKW-Kältemittel, z.B. R134a, R404A/R507, R407C, R407F)
3
)
S - Stärkerer Motor z.B. Klimaanwendung
Motorvariante
3)
Polzahl
Hubraum
e-Serie
Zylinderzahl
Baugröße
Ölfüllung ²
)
Baureihe ¹
)
Beachten Sie hierzu die
Einsatzgrenzendiagramme!
1 Typbezeichnung
2 Maschinennummer
3 Ausführungsschlüssel
4
maximaler Betriebsstrom
5
Anlaufstrom (Rotor blockiert)
Δ: Teilwicklung 1
YYY: Teilwicklungen 1 und 2
Y: Teilwicklung 1
YY: Teilwicklungen 1 und 2
6
ND (LP): max. zulässiger Überdruck
Niederdruckseite
HD (HP): max. zulässiger Überdruck
Hochdruckseite
Abb. 2
50 Hz
}
60 Hz
bis A044
ab A047
}
SE 55
AW09529A044
GEA Bock GmbH
72636 Frickenhausen, Germany

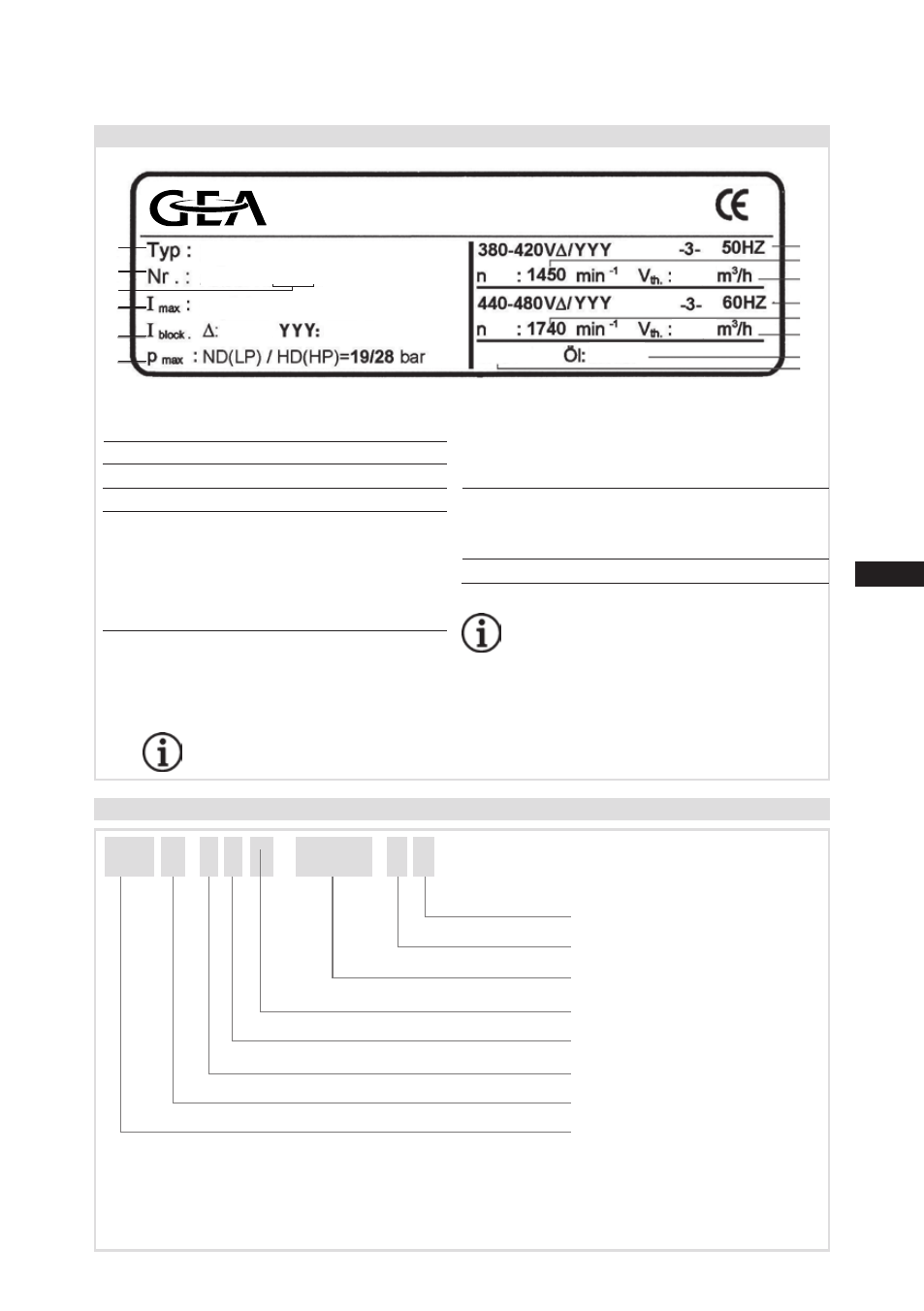

2.2 Typschild (Beispiel)
}
}
2
1
3
4
5
7
8
9
10
11
12
13
14
6
7
Spannung, Schaltung, Frequenz
8 Nenndrehzahl
9 Hubvolumen
10 Spannung, Schaltung, Frequenz
11 Nenndrehzahl
12 Hubvolumen
13 Werkseitig eingefüllte Ölsorte
14 Schutzart Klemmenkasten
Elektrisches Zubehör kann die IP-
Schutzklasse verändern!
HGX88e/3235-4
135,0 A
475A
551A
281
338
IP 65
