4 | Montage Verdichter

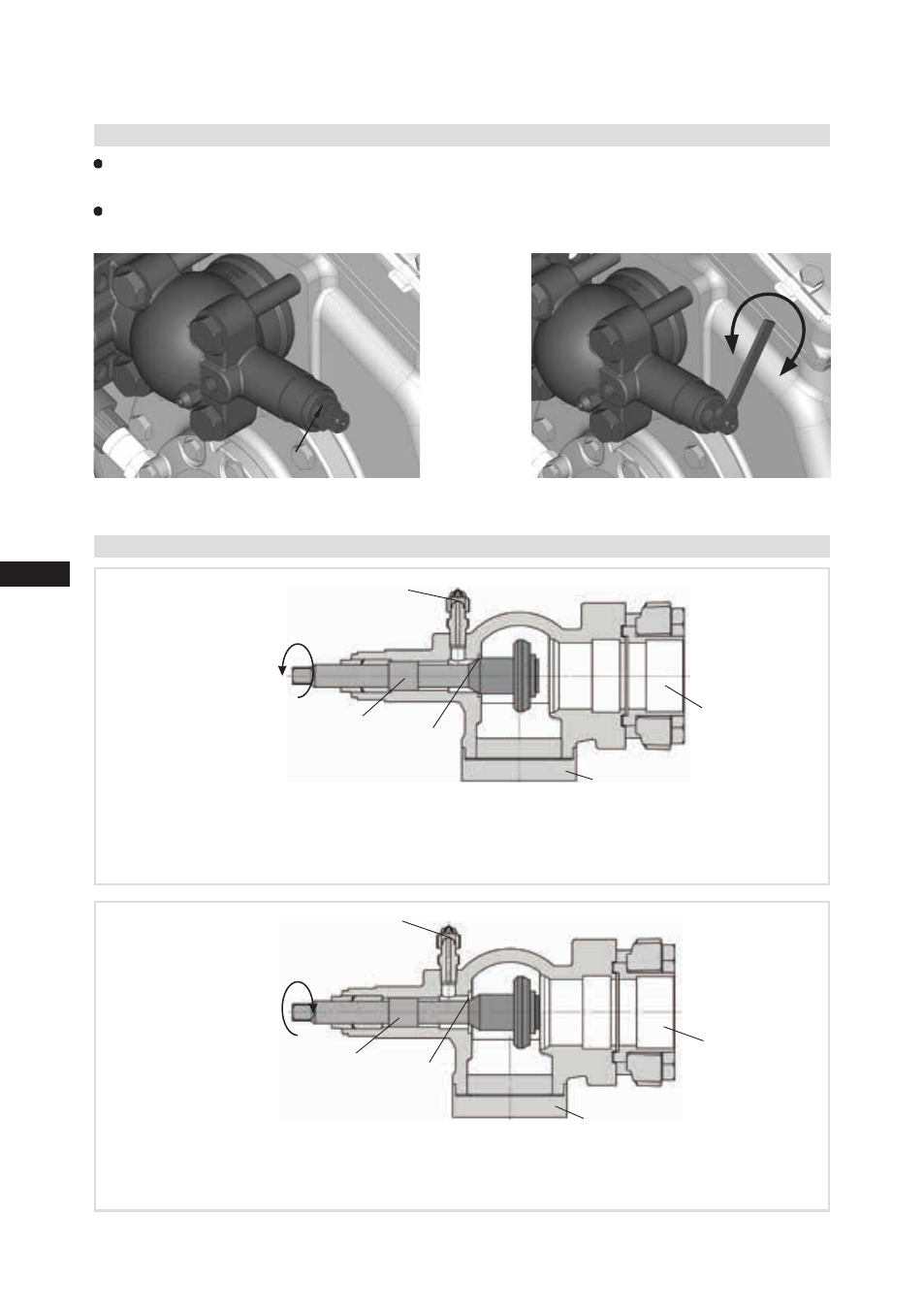

4.6 Bedienen der Absperrventile
Vor dem Öffnen oder Schließen des Absperrventils lösen Sie die Ventilspindelabdichtung um ca.
¼ Umdrehung entgegen dem Uhrzeigersinn.
Nach dem Betätigen des Absperrventils ziehen Sie die Ventilspindelabdichtung im Uhrzeigersinn
wieder an.
Abb. 17
Abb. 18
Ventilspindelabdichtung
lösen
anziehen
Rohranschluss
Rohranschluss
4.7 Funktionsweise der absperrbaren Serviceanschlüsse
Abb. 19
Öffnen des Absperrventils:
Spindel: nach links (gegen den Uhrzeiger) bis zum Anschlag aufdrehen.
—> Absperrventil voll geöffnet / Service-Anschluss geschlossen
Abb. 20
Öffnen des Serviceanschlusses
Spindel: 1/2 -1 Umdrehung nach rechts drehen.
—> Service-Anschluss geöffnet / Absperrventil geöffnet.
Anschluss
gesperrt
Spindel
Spindel Anschluss
offen
Verdichter
Verdichter
Serviceanschluss
geschlossen
Serviceanschluss
geöffnet
