GEA Bock HG88e - Handbuch (Seite 22)

20
D
GB
F
E
I
Ru
96260-11.2014-DGbFEIRu
5 | Elektrischer Anschluss
5.4 Sondermotor: Ausführung für Direkt- oder Stern-Dreieck-Anlauf
Für den Stern-Dreieck-Anlauf ist eine mechanische Anlaufentlastung mit Bypass-Magnetventil
(Zubehör) erforderlich.

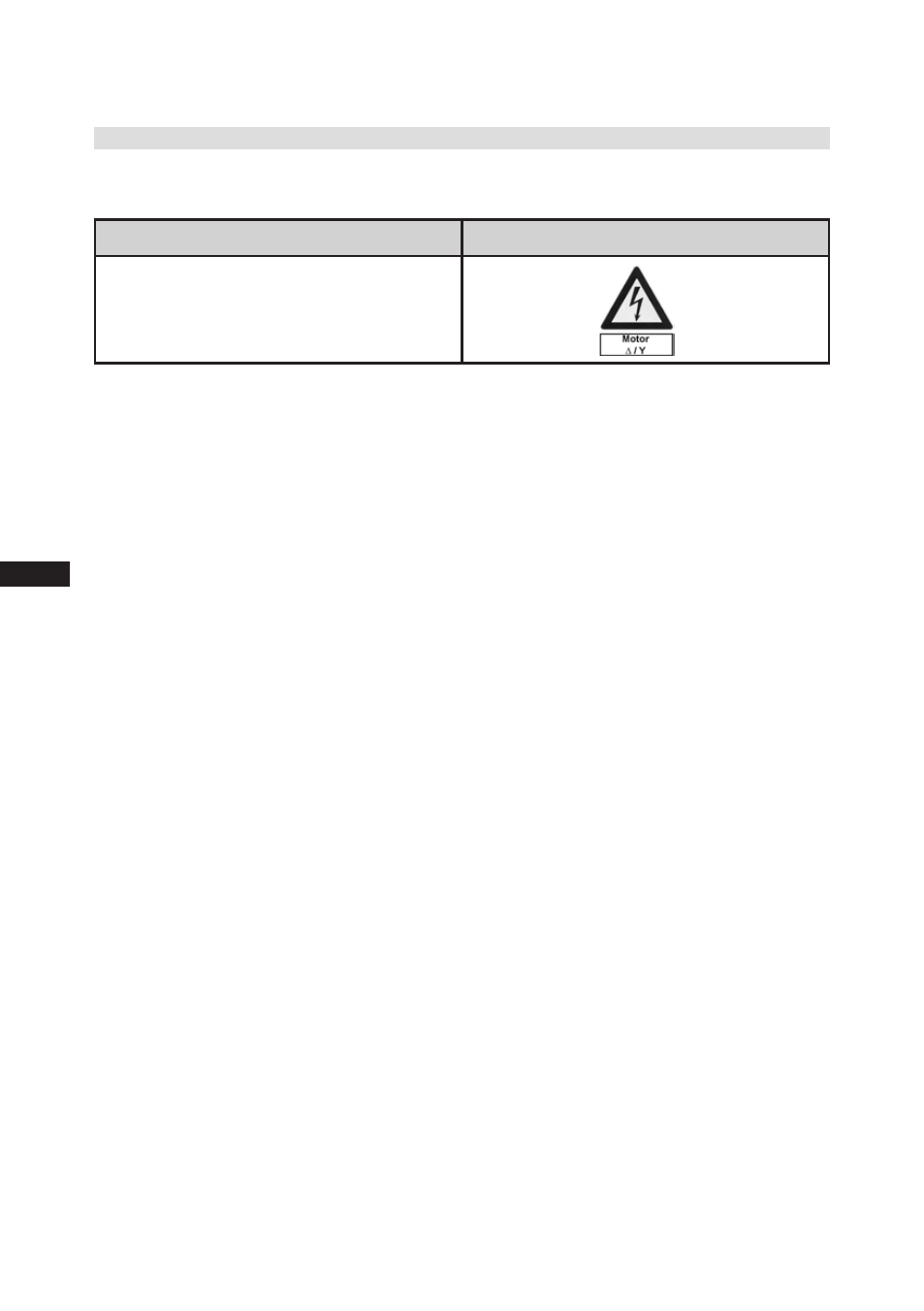

Bezeichnung auf dem Typschild Aufkleber auf Klemmenkasten
∆ / Y
Stern-Dreieck-Anlauf ist nur im Spannungsbereich ∆ (230 V) möglich. Beispiel:
230 V ∆
Direktstart Stern-Dreieck-Start
L3 L1
V1 W1 U1
V2 U2 W2
L1 L2 L3
L2
V1 W1 U1
V2 U2 W2
L3 L2 L1
400 V Y
nur Direktstart
V1 W1 U1
V2 U2 W2
L1 L2 L3
5.4 Sondermotor: Ausführung für Direkt- oder Stern-Dreieck-Start
Für den Stern-Dreieck-Start ist eine mechanische Anlaufentlastung mit Bypass-Magnetventil
(Zubehör) erforderlich.
