5 | Elektrischer Anschluss
5.6 Elektronisches Auslösegerät INT69 G
5.7 Anschluss des Auslösegerätes INT69 G
Der Verdichtermotor ist mit Kaltleiter-Temperaturfühlern (PTC) ausgerüstet, die mit dem elek-
tronischen Auslösegerät INT69 G im Klemmenkasten verbunden sind. Bei Übertemperatur in
der Motorwicklung schaltet das INT69 G den Motorschütz ab. Die Wiedereinschaltung kann
nach Abkühlung nur dann erfolgen, wenn die elektronische Verriegelung des Ausgangsre-
lais (Klemmen B1+B2) durch Unterbrechung der Versorgungsspannung aufgehoben wird.
Zusätzlich kann die Heißgasseite des Verdichters durch Wärmeschutzthermostate (Zubehör) gegen
Übertemperatur abgesichert werden.
Beim Auslösen des INT69 G liegen Überlastung bzw. unzulässige Betriebsbedingungen vor.
Stellen Sie die Ursache fest und beseitigen Sie diese.
PTC1
PTC2
N L B1 B2 12 14 11
PTC
Motor Protection INT69 G
Klemmenkasten

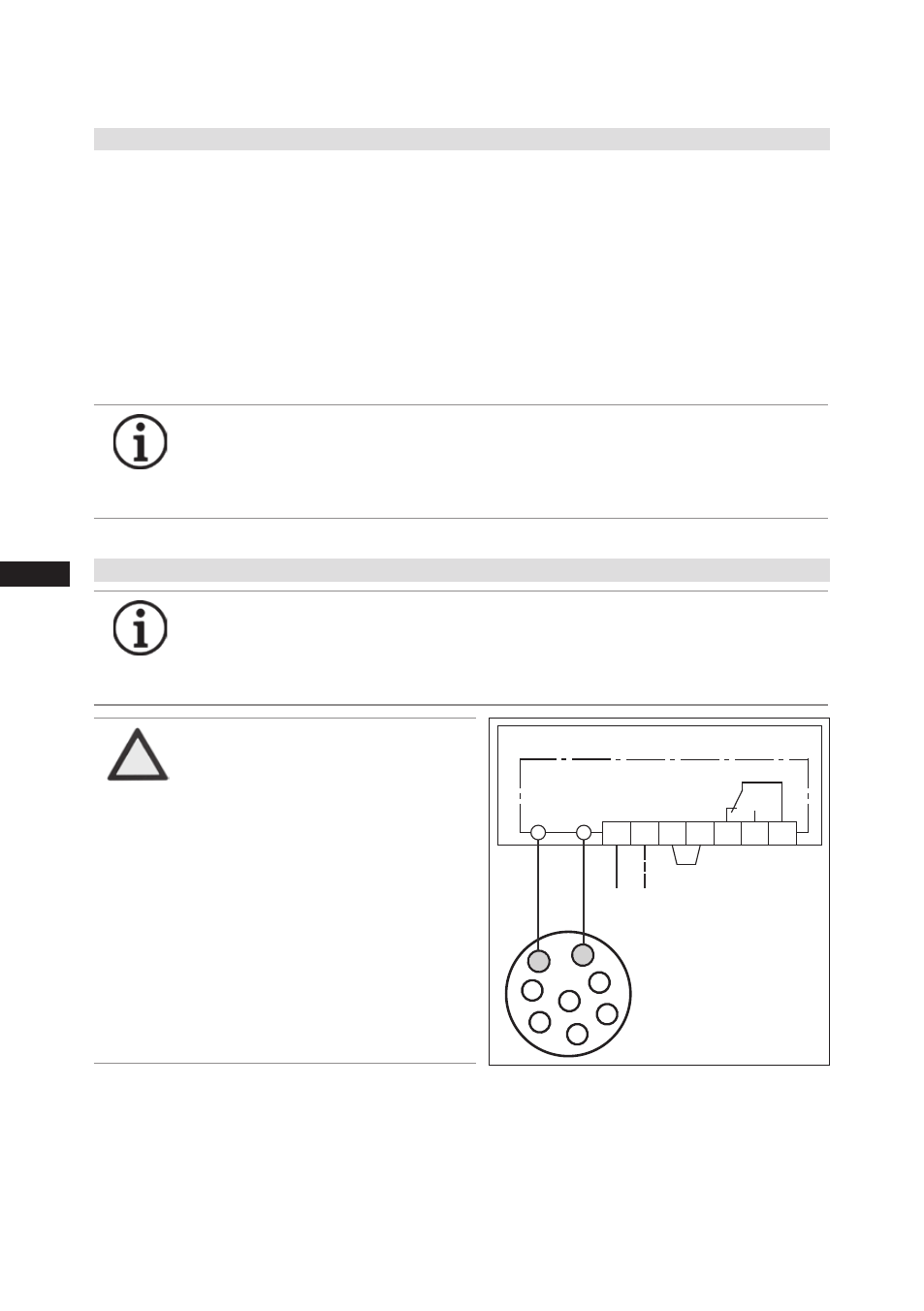

Abb. 23
supply
Lock out
INFO Schließen Sie das Auslösegerät INT69 G gemäß Schaltplan an.
Sichern Sie das Auslösegerät mit einer Sicherung (F) von max. 4 A
träge ab. Um die Schutzfunktion zu gewährleisten, installieren Sie
das Auslösegerät als erstes Glied in den Steuerstromkreis.
INFO Der Relais-Schaltausgang ist als potentialfreier Umschaltkontakt
ausgeführt. Dieser Schaltkreis arbeitet nach dem Ruhestromprinzip,
d.h., auch bei Sensor- oder Kabelbruch fällt das Relais in Ruhelage
und schaltet den Motorschütz ab.
ACHTUNG
PTC Kabel am Auslösegerät
INT69 G und Klemmen PTC 1
+ PTC 2 am Verdichter-
klemmbrett dürfen nicht mit
Netzspannung in Berührung
kommen.
Das Auslösegerät INT69 G und
die PTC-Fühler werden sonst
zerstört.
