4 | Montage Verdichter
4.4 Rohrleitungen
Rohrleitungen und Anlagenkomponenten müssen innen sauber und trocken sowie frei von Zunder,
Metallspänen, Rost- und Phosphatschichten sein. Nur luftdicht verschlossene Rohre verwenden.
Rohrleitungen fachgerecht verlegen. Um Riss- und Bruchgefahr der Rohrleitungen durch starke
Schwingungen zu vermeiden, sind geeignete Schwingungskompensatoren vorzusehen.
Sorgen Sie für eine ordnungsgemäße Ölrückführung.
Halten Sie die Druckverluste so gering wie möglich.

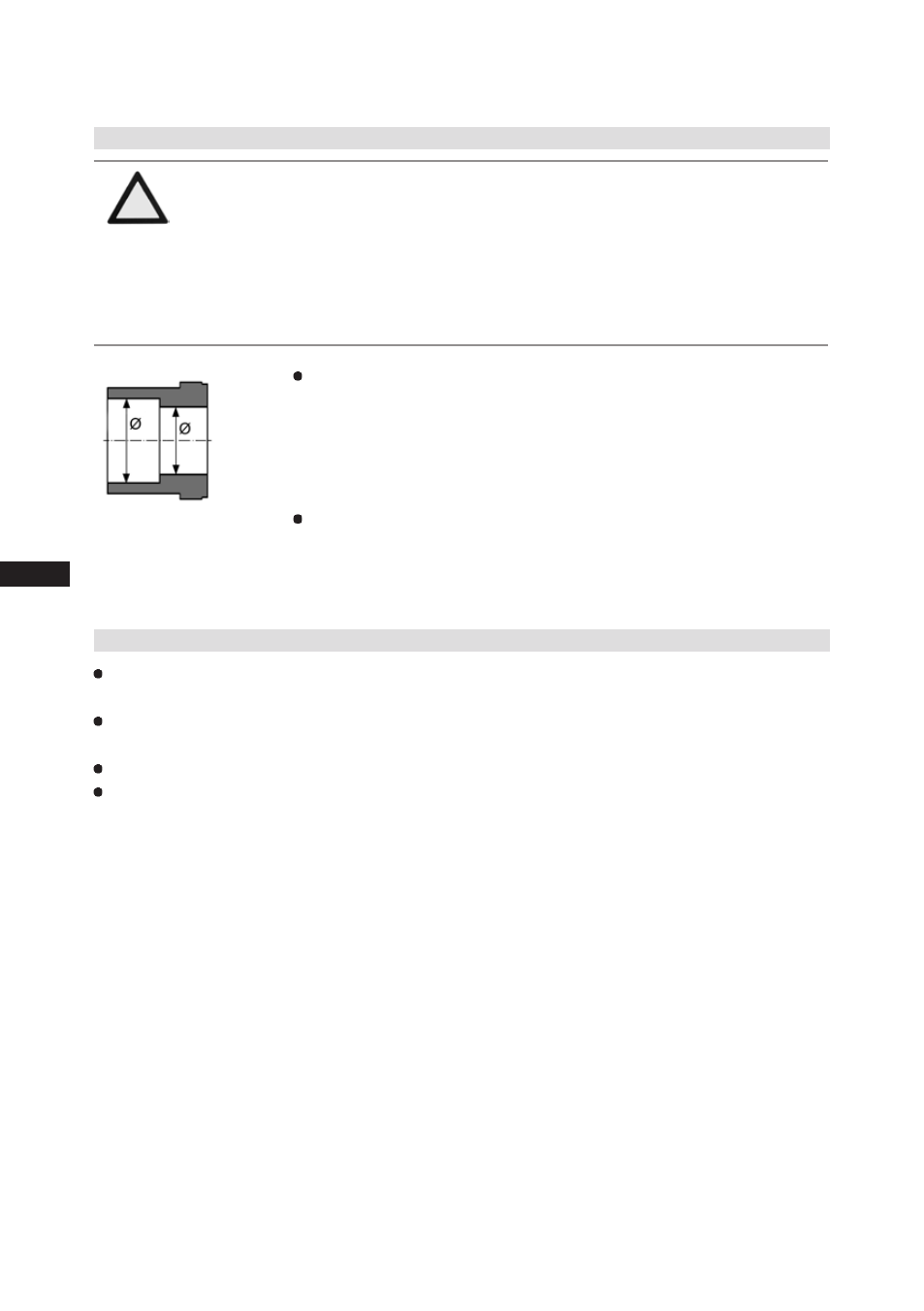

Abb.15: abgestufter
Innendurchmesser
Rohranschlüsse am Verdichter stehen wahlweise in Lötausführung
oder in Schweißausführung (Zubehör) zur Verfügung. Die
Druck-
und Saugabsperrventile haben abgestufte Innendurchmesser,
so dass Rohre in den gängigen Millimeter- und Zollabmessungen
verwendet werden können. Je nach Abmessung wird das Rohr
mehr oder weniger tief eintauchen.
Die Anschlussdurchmesser der Absperrventile sind auf die max.
Verdichterleistung ausgelegt. Der tatsächlich erforderliche
Rohrquerschnitt ist der Leistung anzupassen. Dasselbe gilt für
Rückschlagventile.
4.3 Rohranschlüsse
ACHTUNG Beschädigungen möglich.
Durch Überhitzung können Schäden am Ventil auftreten.
Entfernen Sie daher zum Löten den Rohrstutzen vom Ventil.
Löten Sie nur mit Schutzgas, um Oxidationsprodukte (Zunder) zu
verhindern. Der Druckanschluß kann mit einem Zwischenadapter
(Zubehör) nach oben verlegt werden. Dadurch kann der Ausbau
des Verdichters aus einer Kälteanlage erleichtert werden.
