DE

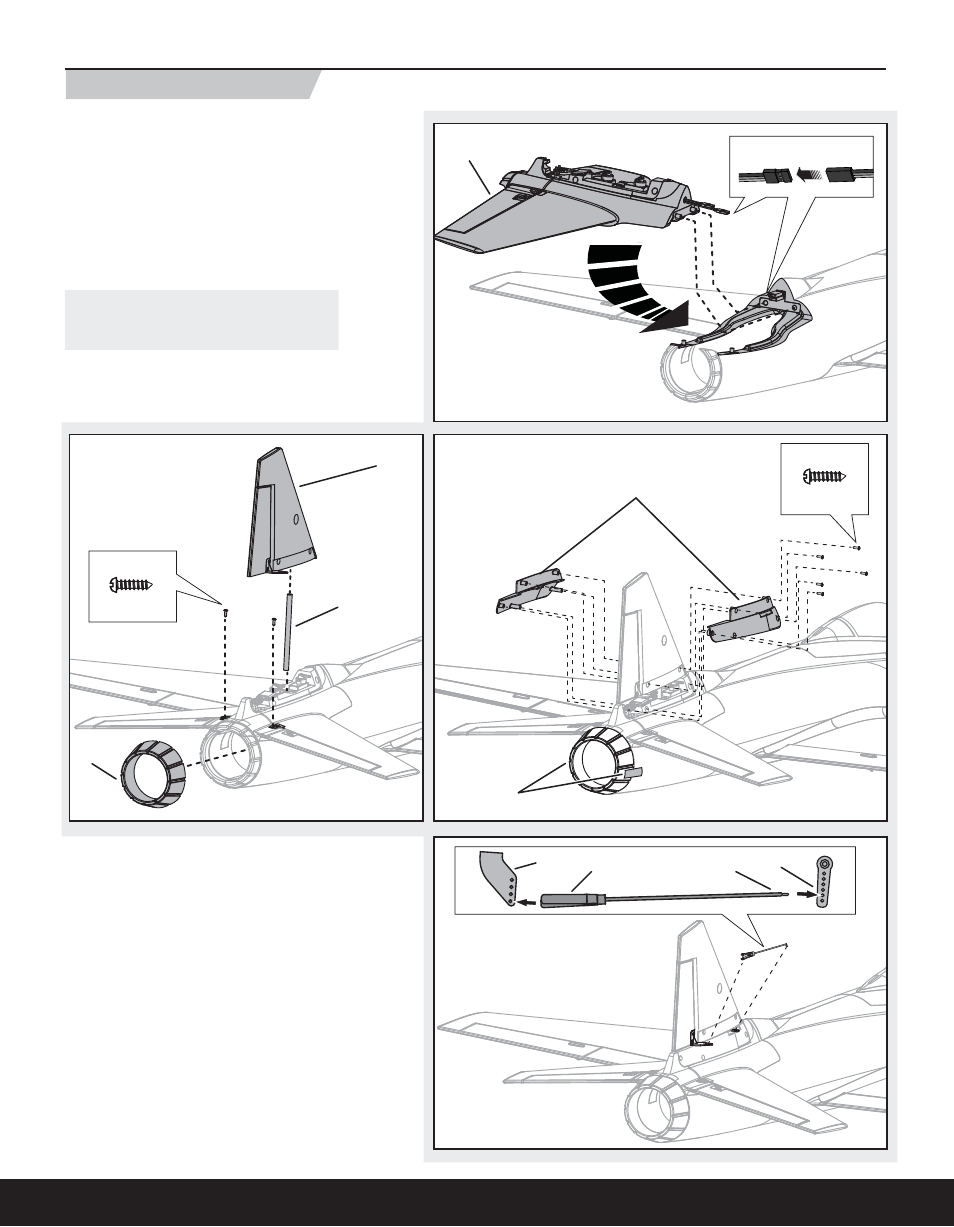

1. Setzen Sie das Leitwerk (A) lose auf den
Rumpf auf.
2. Verbinden Sie das Seitenruder- und Höhenrud-
erservo mit den markierten Anschlüssen (B) auf
dem Rumpf.
HINWEIS: Stellen Sie sicher dass keine Kabel bei
dem Aufsetzen des Leitwerkes geklemmt oder
beschädigt werden.
3. Richten Sie das Leitwerk aus und schrauben es
mit den beiden Schrauben (C) fest.
Tipp: Entfernen Sie die Seitenrudenruder An-
lenkung vom Servoarm so dass Sie die rechte
Abdeckung montieren können.
4. Schieben Sie das Röhrchen(D) in das Seiten-
leitwerk (E) und in die Oberseite des Leitwerks-
fußes.
5. Richten Sie den Heckauslass (F) am Heck des
Rumpfes aus und befestigen ihn mit dem im
Lieferumfang befi ndlichen Klebeband (G).
6. Schrauben Sie die rechten und linken Leit-
werksverkleidungen (H) mit den 5 Schrauben
(I) fest.
7. Setzen Sie das Z- gebogene Ende des des
Gestänges (J) in das zweite Loch des Servoarm
(K) (das Loch neben dem äußersten Loch).
8. Setzen Sie den Gabekopf (L) des Gestänge in
das äußerste Loch des Ruderhornes (M) Stellen
Sie sicher, dass das Sicherungsgummi über den
Gabekopf geschoben ist.
9. Falls notwendig demontieren Sie in umgekeh-
rter Reihenfolge.
Montage des Leitwerkes
B
C
D
A
E
F
H
I
J L M K
G
2.5 X 8mm
2.5 X 8mm
