Einbau des einziehbaren
Bugfahrwerkes

1 . Schließen Sie den Kabelbaum des Einzieh-

fahrwerkes im Rumpf an die 3 Anschlüsse und
dann an den GEAR Anschluß des Empfängers an.

2. Schrauben Sie die 6 Schrauben der Bug-

fahrwerksplatte los und nehmen die
Platte heraus.

3. Ersetzen Sie den 5 Loch Servoarm gegen den

im Lieferumfang befi ndlichen 2 Loch Arm (G).
Nehmen Sie die vorhandene Schraube zum
Festschrauben.

4. Verbinden Sie den Gabelkopf (J) an die Anlen-

kung (H) mit der Schraube (I).

5. Verbinden Sie Anlenkung (K) mit dem

Schnappschloß (L) im innersten Loch des Servo.

6. Schließen Sie den Anschluß des Bugfahrwerkes

(M) an die Bugfahrwerksverlängerung im
Rumpf an.

7. Setzen Sie das Fahrwerk (N) in den Rumpf

ein und schrauben es mit den 4 Schrauben
aus dem Lieferumfang fest (O). Richten Sie
die Schrauben vorsichtig zu den bestehenden
Schraublöchern aus. Zum Einschrauben kann
etwas Kraft notwendig sein um die Gewinde in
das Plastik zu schneiden.

HINWEIS: Stellen Sie sicher, dass das Flugzeug
geradeaus rollt wenn das Ruder am Sender auf
Neutral steht.

8. Falls benötigt kann die äußere Platte (P) mit den

sechs Schrauben (Q) angeschraubt werden.

9. Überprüfen Sie das Bugradfunktion um sicher

zu stellen, dass es einwandfrei arbeitet.

Tipp: Falls für den Scale Eindruck gewünscht,
montieren Sie die Bugfahrwerkstür (R) auf
der Strebe.
Tipp: Für mehr Lenkungsweg stecken Sie das
Gestänge in das äußere Loch des Servoarm.

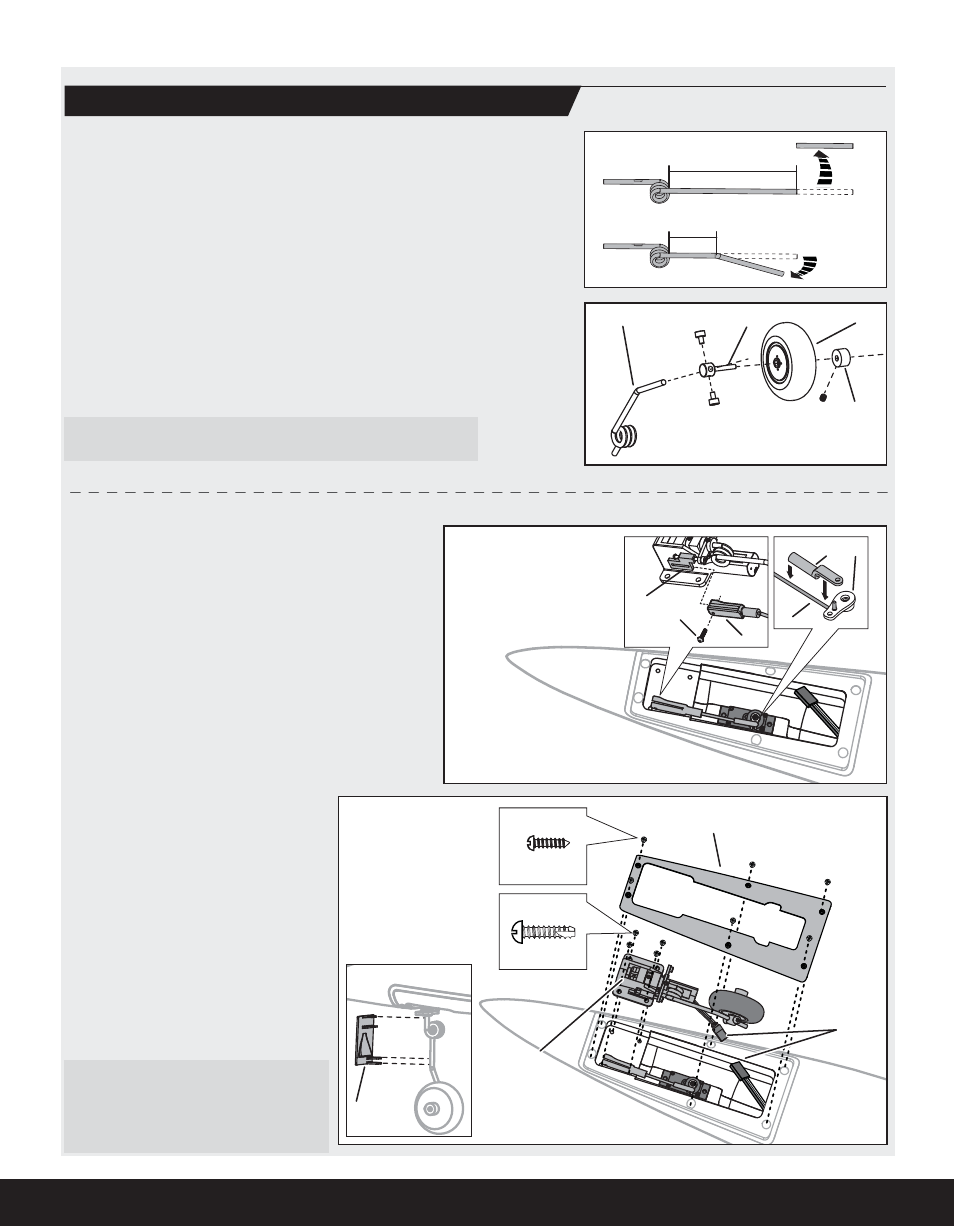

Bevor Sie das optionale E-fl ite Fahrwerk (EFLG110) montieren, nehmen Sie die
Räder und notwendigen Befestigungen aus dem im Lieferumfang
enthaltenen Teilen.

Vorbereiten der Bugfahrwerksstrebe

Die Bugfahrwerksstrebe aus dem Lieferumfang des elektrischen Fahrwerks
läßt das Fahrwerk nicht vollständig einfahren. Kürzen und biegen Sie die
Strebe so, dass das Fahrwerk sauber ein- und wieder ausfährt.

1. Messen Sie 51mm über der Feder, markieren die Position und schneiden

die Strebe (A) an der Markierung durch.

2. Messen Sie die Position 25,4mm überhalb der Feder und biegen die Strebe

(B) dann 15° nach hinten. Achten Sie bei dem Biegen drauf dass die Strebe
nicht nach rechts oder links verbogen wird.

3. Setzen Sie das Bugrad (C) mit der Achse (E) auf die Strebe (D) und sichern

diese mit dem Stellring (F) und der Madenschraube.

Tipp: Feilen Sie beide Seiten der Strebe fl ach wo die Madenschrauben des
Stellringes fassen.
