ParkZone PKZ7150 Benutzerhandbuch
Seite 8
DE

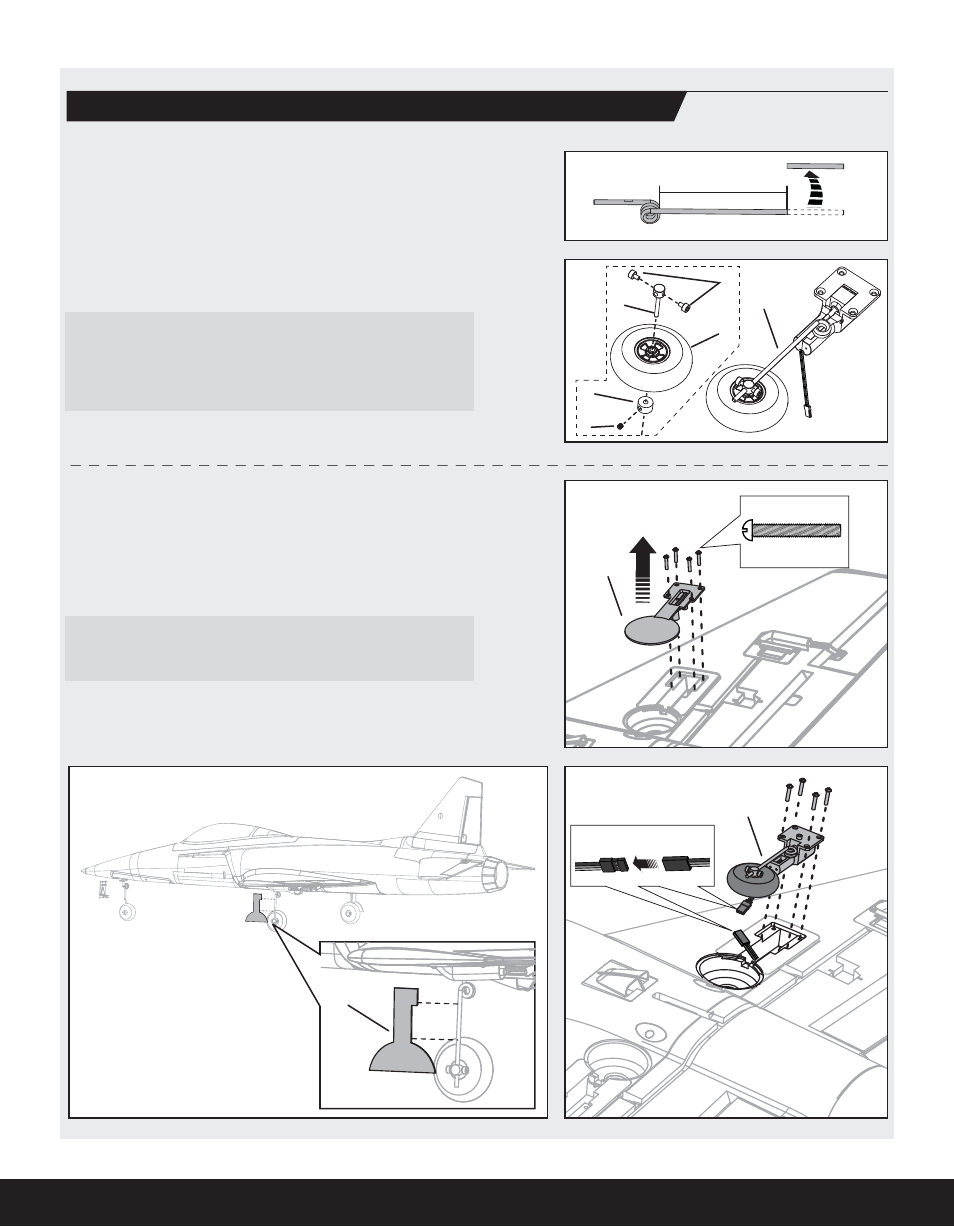

Montage des optionalen E-fl ite Einziehfahrwerkes (Fortsetzung)
F
B
C
D
G
57.2mm
A
E
K
H
I
J
Einstellen der Einziehfahrwerksstreben für ihr Flugzeug
1. Messen und markieren Sie eine Position 57,2mm überhalb der Feder und
schneiden die Strebe (A) an der Markierung durch.
2. Montieren Sie beiden Hauptfahrwerke (B) auf der Strebe (C) mit den Stell-
ringen (D) und Madenschrauben (E)
3. Setzen Sie die Streben (F) lose mit der Achsschraube (G) in die Fahrwerk-
shalter ein.
4. Stellen Sie sicher, dass sich die Räder frei bewegen können wenn das
Fahrwerk ein- und ausgefahren wird, ziehen Sie dann die Schrauben an
den Streben fest.
Tipp: Feilen Sie beide Seiten der Strebe fl ach wo die Madenschrauben des
Stellringes fassen.
Tipp: Geben Sie etwas Schraubensicherungslack auf die Achsschrauben und
die Madenschrauben in den Stellringen um die Räder zu sichern.
Einbau des Einziehfahrwerkes
1. Entfernen Sie die 8 Schrauben (H) und die Fahrwerkstüren (I) von der
Tragfl äche.
2. Setzen Sie die Hauptfahrwerke (J) ein und schrauben diese mit den 8 im
vorherigen Schritt entfernten Schrauben der Fahrwerkstüren fest.
3. Verbinden Sie die Anschlüsse mit den Kabelverlängerungen (K) im Rumpf.
Tipp: Falls für den Scale Eindruck gewünscht, montieren Sie die Fahrwerk-
stüren (L) an den Streben. Überprüfen Sie die Fahrwerksfunktion und versi-
chern sich, dass das Fahrwerk frei und korrekt arbeitet.
L
3 X 25mm
25
