Seite 9
DE

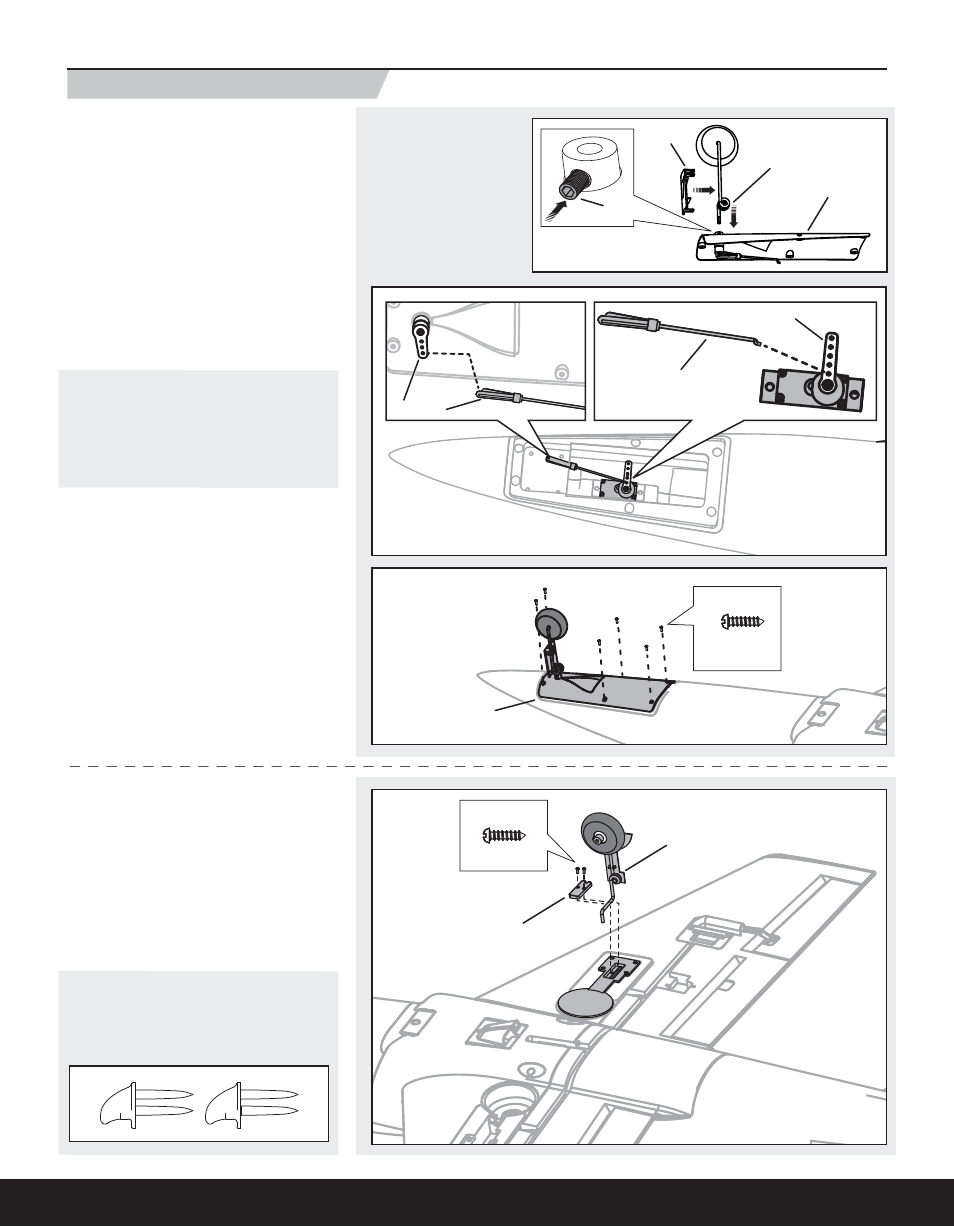

Montage des Bugfahrwerkes
1. Setzen Sie die Strebe (A) des Bugfahrwerkes
in die Bugfahrwerksplatte (B) und richten die
fl ache Seite der Strebe zur Madenschraube aus
(C). Die Feder an der Fahrwerksstrebe zeigt
dabei nach hinten.
2. Verbinden Sie die Bugradanlenkung (D) mit dem
innersten Loch des Servoarms (E) im Rumpf.
3. Stecken Sie den Gabelkopf (F) in das äußerste
Loch des Bugradsteuerarm (G).
4. Schrauben Sie die Bugplatte (H) mit 6
Schrauben (I) fest.
5. Ziehen Sie die Madenschraube an der Strebe an
und geben etwas Schraubensicherunglack auf
die Madenschraube.
Tipp: Falls für den Scale Eindruck gewünscht,
montieren Sie die Bugfahrwerkstür (J) auf der
Strebe.
Tipp: Für mehr Lenkungswegweg stecken Sie das
Gestänge ein Loch weiter nach außen auf dem
Servoarm.
HINWEIS: Justieren Sie den Gabelkopf so, dass
das Flugzeug geradeaus rollt wenn das Ruder am
Sender auf Neutral steht.
Einbau Hauptfahrwerk
1. Setzen Sie beide Fahrwerksstreben (K) in die
Fahrwerkschächte ein und schrauben diese mit
der Abdeckung (M) und den beiden Schrauben
(L) wie abgebildet fest. Die Federn auf den
Streben zeigen dabei nach hinten.
Tipp. Für den Scale Eindruck montieren Sie die
linke und rechte Fahrwerkstür auf die entsprechen-
den Streben.
Tipp: Für Bauchlandungen, montieren Sie die
Bugradabdeckung mit den im Lieferumfang en-
thaltenen 6 Schrauben. Wir empfehlen auch, dass
Sie die beiden Kufen hinter der Bugradplatte und
vor dem Auslass montieren.
Einbau des festen Fahrwerkes
K
L
I
2.5 X 8mm
H
2.5 X 8mm
A
C
J
B
F
G
E
D
M
