DE

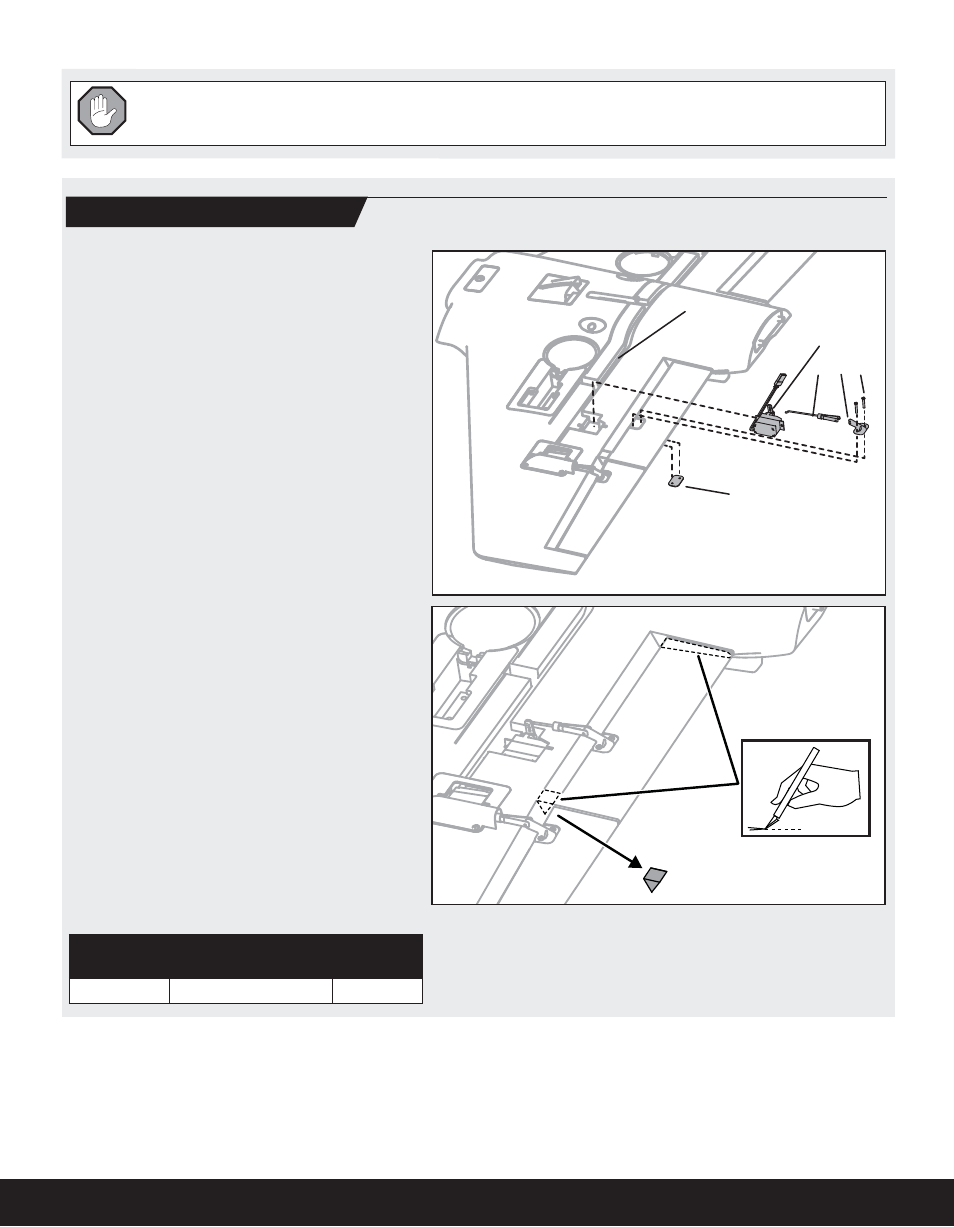

Einbau der optionalen Klappen
1. Setzen Sie das linke und rechte Klappenservo
(A) (PKZ1081 x 2 separat erhältlich) in die
Tragfl äche ein. Sichern Sie diese mit Heißkle-
ber oder doppelseitigem Klebeband.
2. Schrauben Sie die Ruderhörner (B) und Platten
(C) mit jeweils 2 Schrauben (D) an den
Klappen fest.
3. Setzen Sie das Gestänge mit dem Gabelkopf
(E) in das zweite Loch von innen am Servoarm
und in das äußere Loch am Ruderhorn.
4. Schneiden Sie vorsichtig den Keil aus Schaum
vom Klappenscharnier in der Nähe des Quer-
ruderscharnieres weg.(siehe Abbildung)
5. Schneiden Sie vorsichtig einen kleinen Spalt
Schaum zwischen Tragfl äche und Flächen-
wurzel, dass sich die Klappen frei bewegen
können. (siehe Abbildung)
6. Entfernen Sie das Klebeband um die Servoka-
bel in den Kabelschacht (F) der Tragfl äche
zu legen.
7. Legen Sie die Servokabel der Klappenservos in
die Kabelschächte der Querruderservos.
8. Führen Sie Stecker der Klappenservos durch
das Loch an der Tragfl ächenwurzel.
9. Kleben Sie Tape über den Kabelkanal.
10. Schneiden Sie einen kleinen Streifen Tape
weg, damit sich der Klappenservoarm frei
bewegen kann.
11. Justieren Sie den Gabelkopf so, dass die
Klappe nicht vollständig an das Scharnier an
der Fläche gezogen wird.
12. Montieren Sie die Servoanschlüsse im Rumpf.
13. Montieren Sie mit der Anweisung der vorheri-
gen Seite die Tragfl äche am Rumpf.
HINWEIS: Stellen Sie bitte sicher, dass die Kabel
nicht gequetscht oder anderweitig beschädigt
werden, wenn die Tragfl äche auf den Rumpf
gesetzt wird.
14. Schließen Sie die Servoanschlüsse an die
richtigen Anschlüsse des Empfängers oder
Y-Kabel an.
15. Führen Sie eine Funktionskontrolle mit dem
Sender und dem Flugzeug durch.
A
E B D
C
F
Verwenden Sie bei dem Zusammenbau des Flugzeug und der Montage des
Fahrwerkes nur die im Lieferumfang befi ndlichen Teile.
1/2 oder Klappenstellung
für Start Klappen voll
gesetzt
Klappen runter 13mm runter 25mm runter
