KBW (E5.1) 11/2014 Seite 65/97
TWW Kl. 3.1 (8) und der TWW Kl. 3.2 (9) befinden sich im linken seitlichen Bedienfeld.
(9)
(8)
Über-
temperatur
Sollwert
Unter-
temperatur

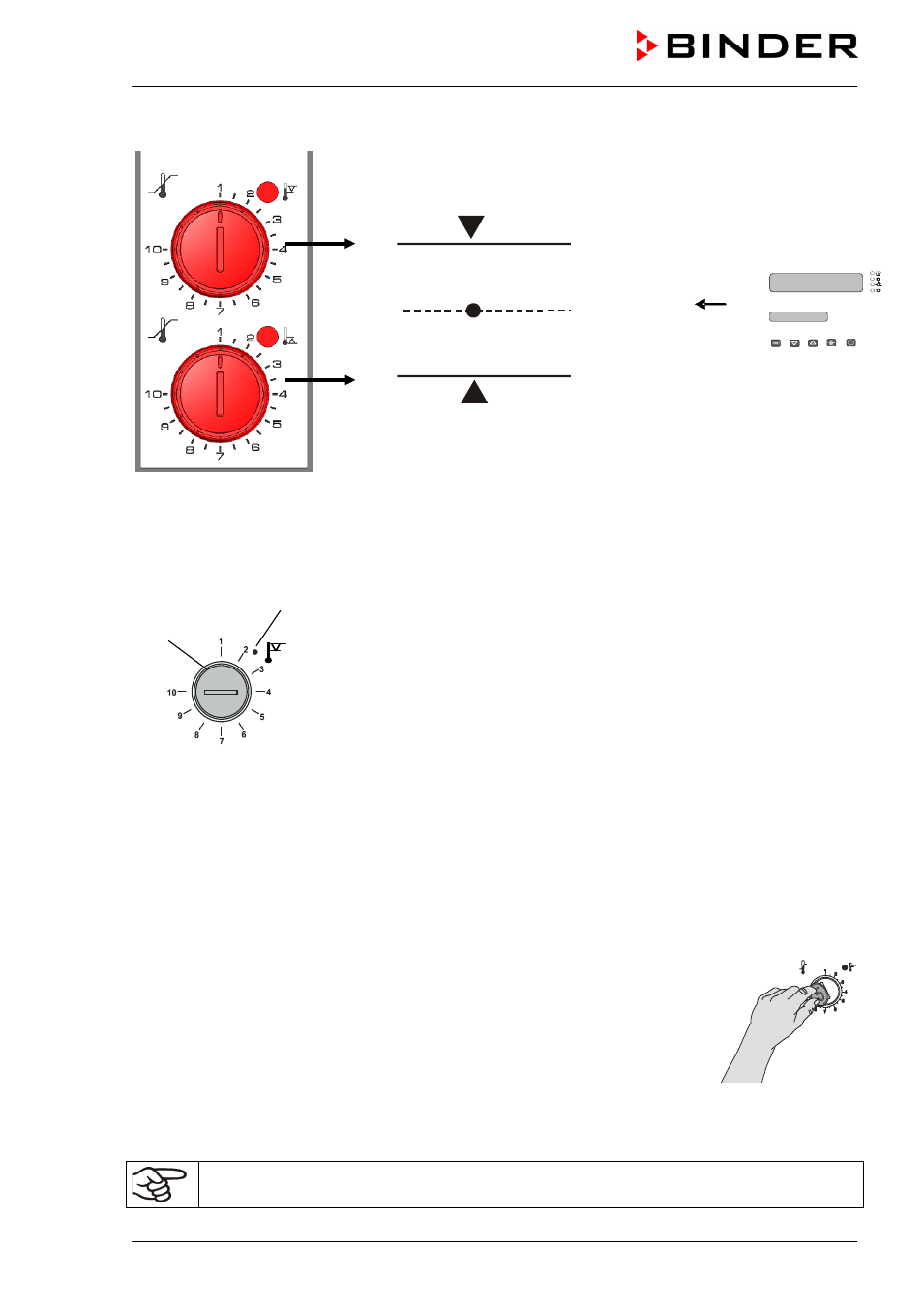

Abbildung 12: Temperaturwählwächter Klasse 3.3
14.3.1 TWW Klasse 3.1
Bei Einstellung des Drehknopfes (8) auf Endanschlag (Position 10) fungiert
der TWW Kl. 3.1 als Geräteschutz. Wird er etwas höher als auf die am Reg-
ler gewählte Solltemperatur eingestellt, fungiert er als Gutschutz.
Wenn der TWW Kl. 3.1 die Regelung übernommen hat, erkennbar am Auf-
leuchten der roten Alarmleuchte (8a), Summer und Meldung „TEMP
ALARM“ im Display 2, müssen folgende Schritte durchgeführt werden:
•
Summer mit Taste EXIT ausschalten
• Gerät vom Netz trennen
• Ursache der Störung durch eine Fachkraft untersuchen und beheben
lassen
• Gerät wie in Kap. 5 beschrieben wieder in Betrieb nehmen
Einstellung:
Um zu kontrollieren, bei welcher Temperatur der TWW Klasse 3.1 anspricht, schalten Sie das Gerät ein
und stellen Sie den gewünschten Sollwert am Temperaturregler ein.
Die Einteilung auf der Skala von 1 bis 10 entspricht dem Temperaturbereich von 0 °C bis 120 °C und
dient als Einstellhilfe.
•
Den Drehknopf des TWW mit einer Münze auf Endanschlag (Stellung 10) ein-
stellen (Geräteschutz)
• Nach Einregelung auf den vorgewählten Sollwert den Drehknopf bis zum
Schaltpunkt zurückstellen (Drehen entgegen dem Uhrzeigersinn)
• Der Schaltpunkt ist am Aufleuchten der roten Alarmleuchte (8a), Summer und
Meldung „TEMP ALARM“ im Display 2 erkennbar
• Die optimale Einstellung des TWW ergibt sich durch Drehen des Drehknopfes
im Uhrzeigersinn um etwa zwei Teilstriche der Skalierung, wodurch die rote
Alarmleuchte (8a) erlischt.
Abbildung 13: Ein-
stellung des TWW
Klasse 3.1
Einstellung regelmäßig überprüfen und bei Änderungen des Sollwertes oder der Beladung
anpassen.
(3)
(8a)
(8)
