KBW (E5.1) 11/2014 Seite 69/97
15.3 Einstellung der Beleuchtungsstärke
Die Beleuchtungsstärke kann durch die gruppenweise schaltbaren Röhren in vier Stufen (aus / 40% /
60% / 100%) je positionierbarer Lichtkassette eingestellt werden.
Die Leuchtstoffröhren jeder einzelnen Lichtkassette lassen sich gruppenweise schalten:

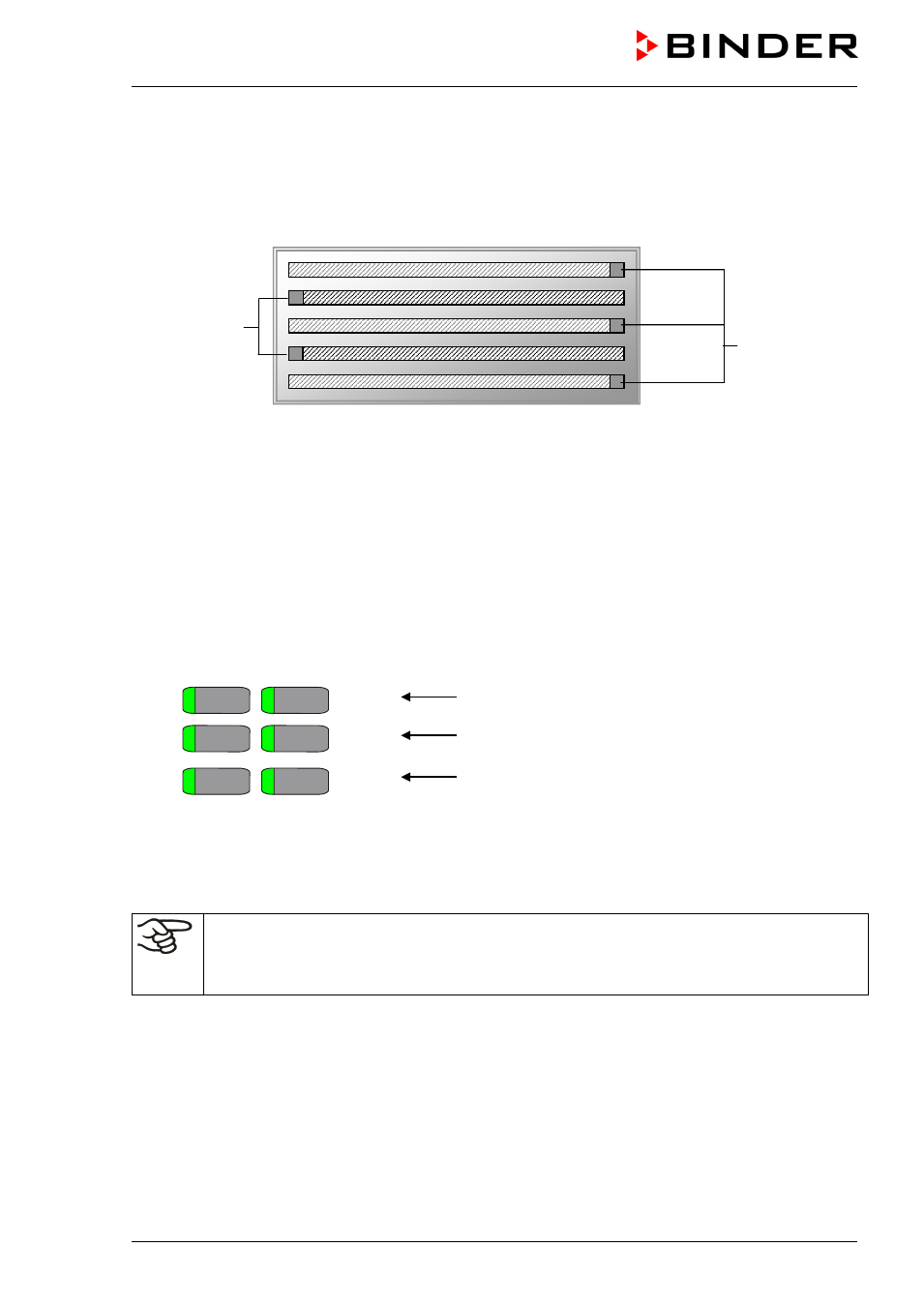

Abbildung 20: Schaltung der Leuchtstoffröhren in den Lichtkassetten KBW
Anzahl und Position der gewünschten Lampen werden mit den Wippschaltern (2a) bis (2d) bzw. (2f) aus-
gewählt. Durch die gruppenweise Schaltung der Leuchtstoffröhren gibt es für jede Lichtkassette vier Be-
leuchtungsstufen:
•
Aus (beide Schalter schwarz)
• 40% Beleuchtung (nur Schalter (2a) / (2c) / (2e) gedrückt: grüne Markierung sichtbar)
• 60% Beleuchtung (nur Schalter (2b) / (2d) / (2f) gedrückt: grüne Markierung sichtbar)
• Volle Beleuchtung (beide Schalter gedrückt: grüne Markierung sichtbar)
Die Schalter sind wie folgt angeordnet:
(2a)
(2b)
Schalter für obere Lichtkassette
(2c)
(2d)
Schalter für mittlere Lichtkassette
(KBW 240: untere Lichtkassette)
(2e)
(2f)
Schalter für untere Lichtkassette
(nur KBW 400 und KBW 720)
Die Schaltung über die Schalter (2a) bis (2d) bzw. (2f) dient der Vorwahl der Lichtkassetten.
Das Einschalten (Freigabe der vorgewählten Schaltung) erfolgt über Steuerkontakt 1 (Operation Line 1)
im Reglermenü (Kap. 6 für Festwertbetrieb, Kap. 8 für Programmbetrieb).
Schaltzustände von Steuerkontakt 1:
100 = EIN , 000 = AUS.
Schalten Sie vor Eingabe von Sollwerten im Festwert-Eingabemodus (Kap. 6) oder vor Einga-
be eines Programms über den Programmeditor (Kap. 8) die Wochenprogrammuhr inaktiv.
Andernfalls werden Einstellungen der Steuerkontakte im Festwert-Eingabemodus bzw. im
Programmeditor nicht berücksichtigt.
(2b) / (2d) / (2f)
(2a) / (2c) / (2e)
