KBW (E5.1) 11/2014 Seite 66/97
Funktionsüberprüfung:
Prüfen Sie den TWW Klasse 3.1 in angemessenen Abständen auf seine Funktionstüchtigkeit. Es wird
empfohlen, diese Überprüfung auch betriebsmäßig von dem autorisierten Bedienungspersonal durchfüh-
ren zu lassen, z.B. vor Beginn eines längeren Arbeitsprozesses.
Die Einstellung des Überwachungsreglers (Kap. 14.2) über das Reglermenü ist weiterhin mög-
lich. Sollten im Menü und am Drehknopf unterschiedliche Werte eingestellt sein, so gilt die
zuerst erreichte. Die zusätzliche Einstellung des TWW Klasse 3.1 über den Drehknopf bietet in
diesem Falle zusätzliche Sicherheit, da sie im Falle der Temperaturüberschreitung eine vom
RD3 Regler unabhängige Abschaltung garantiert.
14.3.2 TWW Klasse 3.2
Beim TWW Kl. 3.2 wird entsprechend ein Minimalwert für die Temperatur
eingestellt, der durch dessen Regelung nicht unterschritten wird. Diese Si-
cherung gegen unzulässige Temperaturunterschreitung dient z.B. als
Schutz empfindlicher Kulturen gegen Auskühlung.
Bei Einstellung des Drehknopfes (9) auf Position 1 ist der TWW Kl. 3.2 ohne
Wirkung. Wird er etwas niedriger als auf die am Regler gewählte Solltempe-
ratur eingestellt, fungiert er als Gutschutz.
Wenn der TWW Kl. 3.2 die Regelung übernommen hat, erkennbar am Aufleuchten der roten Alarmleuch-
te, Summer und Meldung „TEMP ALARM“ im Display 2, müssen folgende Schritte durchgeführt werden:
•
Summer mit Taste EXIT ausschalten
• Gerät vom Netz trennen
• Ursache der Störung durch eine Fachkraft untersuchen und beheben lassen
• Gerät wie in Kap. 5 beschrieben wieder in Betrieb nehmen
Einstellung:
Um zu kontrollieren, bei welcher Temperatur der TWW Klasse 3.2 anspricht, muss das Gerät in Betrieb
genommen und der gewünschte Sollwert am Temperaturregler eingestellt werden.
Die Einteilung auf der Skala von 1 bis 10 entspricht dem Temperaturbereich von -40 °C bis +160 °C und
dient als Einstellhilfe.
•
Den Drehknopf (9) des TWW mit einer Münze auf Position 1 einstellen
(Thermostat ohne Wirkung)
• Nach Einregelung auf den vorgewählten Sollwert den TWW bis zum Schalt-
punkt zurückstellen (Drehen im Uhrzeigersinn)
• Der Schaltpunkt ist am Aufleuchten der roten Alarmleuchte (9a), Summer
und Meldung „TEMP ALARM“ im Display 2 erkennbar
• Die optimale Einstellung des TWW ergibt sich durch Drehen des Drehknop-
fes gegen den Uhrzeigersinn um etwa zwei Teilstriche der Skalierung,
wodurch die rote Alarmleuchte (9a) erlischt.

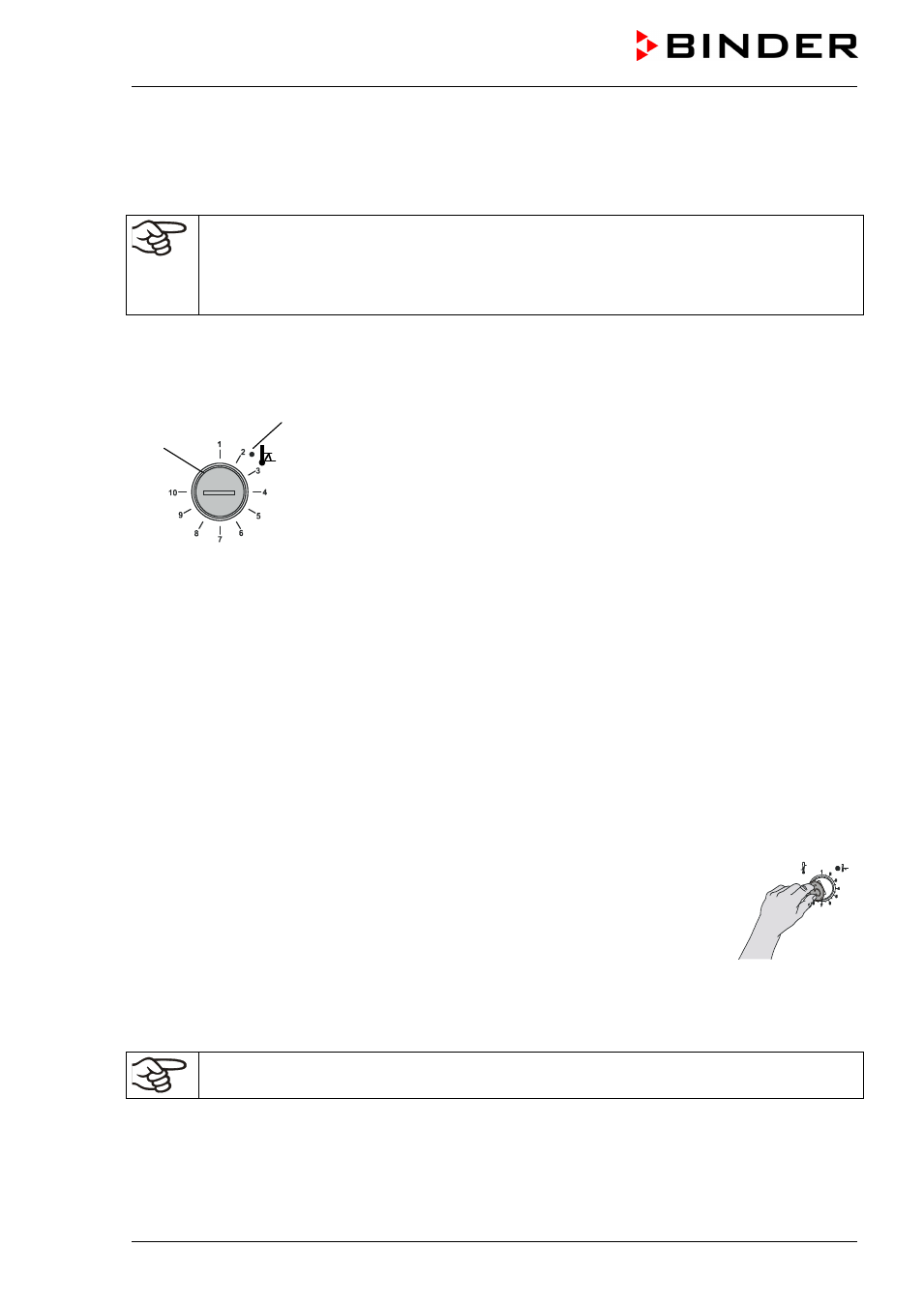

Abbildung 14: Einstel-
lung des TWW Klasse
3.2
Einstellung regelmäßig überprüfen und bei Änderungen des Sollwertes oder der Beladung
anpassen.
Funktionsüberprüfung:
Prüfen Sie den TWW Klasse 3.2 in angemessenen Abständen auf seine Funktionstüchtigkeit. Es wird
empfohlen, diese Überprüfung auch betriebsmäßig von dem autorisierten Bedienungspersonal durchfüh-
ren zu lassen, z.B. vor Beginn eines längeren Arbeitsprozesses.
(9a)
(9)
