Funktionsbausteine
Funktionsbausteine für TwinSAFE-Logic-Klemmen 29
3.3.3 Konfiguration des FB OPMODE im TwinCAT System Manager

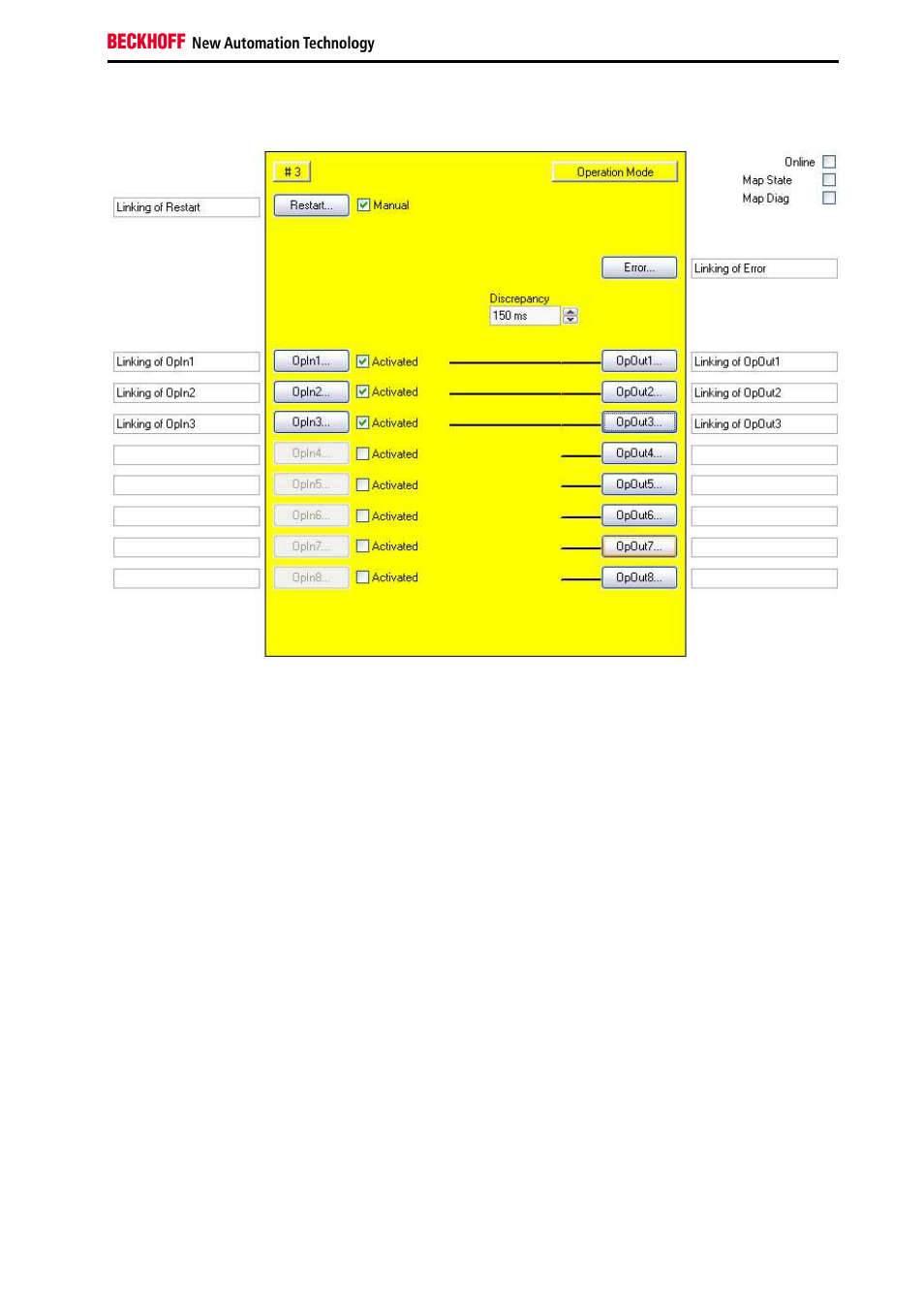

Abbildung 3-6: Konfiguration des FB OPMODE
Über die Check-Box ‚Activated’ rechts neben dem ‚Restart’-Button wird der manuelle Restart aktiviert.
Über die Check-Boxen ‚Activated’ rechts neben den ‚OpIn(x)’-Buttons werden der Eingänge aktiviert.
Die Buttons ‚Restart’ bzw. ‚OpIn(x)’ sind nur dann anwählbar, wenn die entsprechende Check-Box
angewählt ist.
Mit den Buttons ‚Restart’ und ‚OpIn(x)’ werden die Eingangsvariablen des FB OPMODE verknüpft.
Mit den Buttons ‚Error’ und ‚OpOut(x)’ werden die Ausgangsvariablen des FB OPMODE verknüpft.
Über die Check-Boxen ‚MapState’ und ‚MapDiag’ wird festgelegt welche Diagnosefunktionen des FBs in
das zyklische Prozessabbild gemappt werden.
Über die Auswahlbox ‚Discrepancy’ wird die Diskrepanzzeit konfiguriert.
