Funktionsbausteine
Funktionsbausteine für TwinSAFE-Logic-Klemmen 41
3.6 Der Funktionsbaustein DECOUPLE
3.6.1 Funktionsbeschreibung
Der FB DECOUPLE dient dazu, Signale aus einer TwinSAFE-Connection zu entkoppeln. Der
Funktionsbaustein besitzt 8 Eingänge und 8 Ausgänge, wobei die Eingänge auf die Ausgänge eins-zu-
eins durchgeschleift werden. Sobald einer der Eingänge des Bausteins verwendet ist, muss auch der
entsprechende Ausgang verknüpft werden. Dies gilt auch in umgekehrter Richtung.

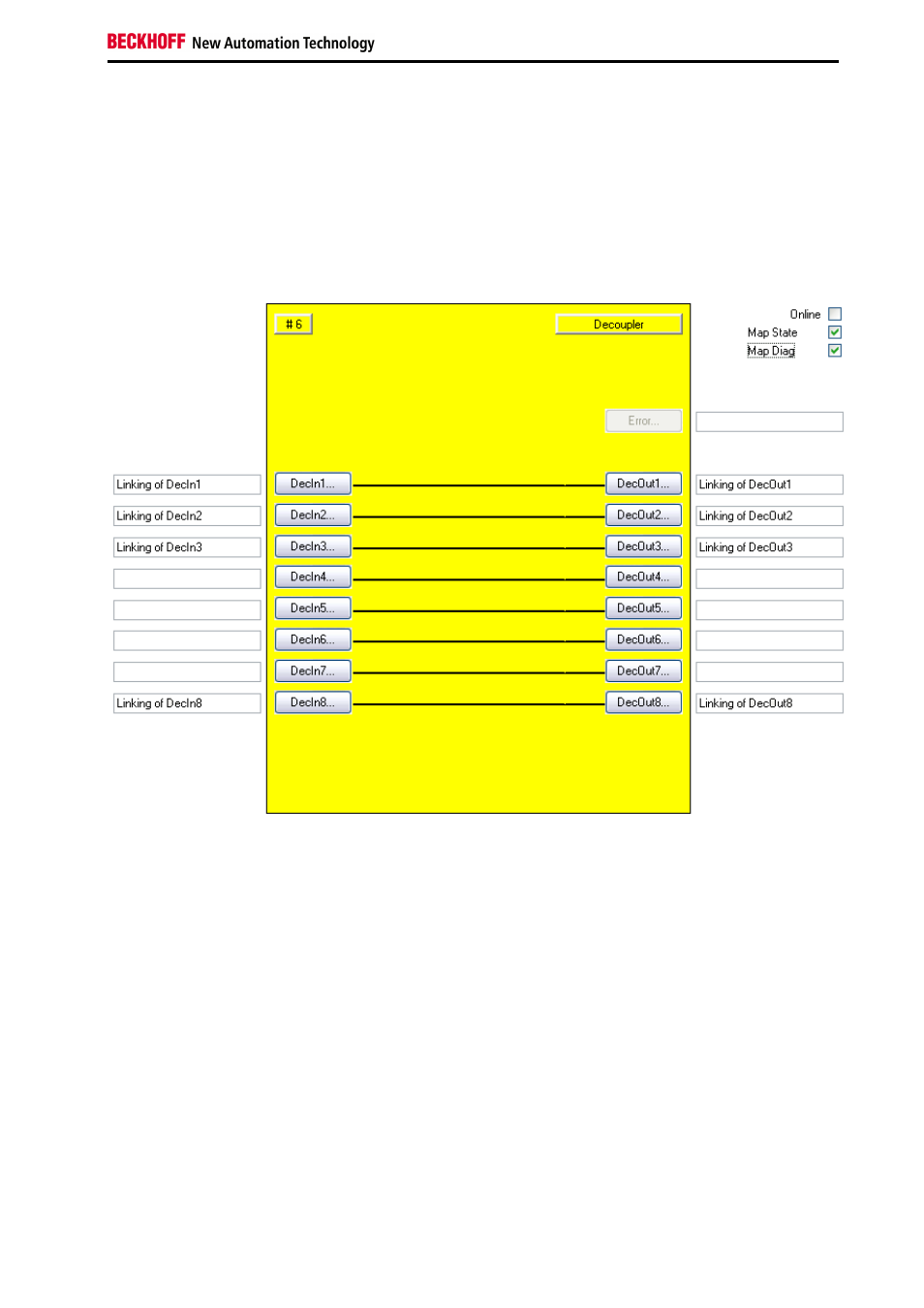

Abbildung 3-11: Funktionsbaustein DECOUPLE
Da eine TwinSAFE-Connection immer einer TwinSAFE-Group zugeordnet ist, besteht über den FB
DECOUPLE die Möglichkeit, die Signale einer TwinSAFE-Connection auf mehrere TwinSAFE-Groups
aufzuteilen und dadurch zu entkoppeln. Zur Aufteilung der Signale kann der Baustein innerhalb einer
bestehenden TwinSAFE-Group verwendet werden. Sollen die Signale auch entkoppelt werden, ist der
Baustein in einer separaten TwinSAFE-Group zu verwenden, da im Falle eines Kommunikationsfehlers
der Connection alle verwendeten Ausgänge einer TwinSAFE-Group abgeschaltet werden. Die
Eingangssignale einer TwinSAFE-Connection können jetzt mit den Eingängen des FB DECOUPLE
verknüpft werden, die Ausgänge können dann auf verschiedene TwinSAFE-Groups verteilt werden. In
der anderen Richtung funktioniert es genauso, die Ausgänge einer TwinSAFE-Connection sind mit den
Ausgängen des FB DECOUPLE verknüpft, die Eingänge des FB DECOUPLE können wiederum aus
verschiedenen TwinSAFE-Groups kommen.
