3.8 Der Funktionsbaustein MUTING
3.8.1 Funktionsbeschreibung
Der FB MUTING realisiert eine bestimmungsgemäße Unterdrückung der Schutzfunktion z.B. zum
Transport von Material in den Schutzbereich. Dabei bleibt der Ausgang des Bausteines gesetzt, obwohl
die angeschlossenen Sensoren unterbrochen werden.
Über die Muting-Eingänge wird geprüft, dass diese in einer definierten Reihenfolge betätigt werden. Mit
dem Enable-Eingang kann das Muting aktiviert werden. Ist der Eingang logisch 0 führt eine
Unterbrechung der Schutzeinrichtung zum sofortigen Abschalten des FB Ausganges. Im anderen Fall
erst, wenn die Muting-Sequenz verletzt wird. Mit dem Eingang ‚SequentialInputs’ kann festgelegt werden,
ob jeweils 2 Eingänge parallel geprüft werden oder jeder Eingang sequentiell geprüft wird. Um ein Prellen
der Muting-Signale und somit eine Verletzung der Muting-Sequenz zu verhindern, kann eine Filterzeit von
max. 500 ms für die Muting-Eingänge eingestellt werden. Weiterhin ist es über die ‚Max. MutingTime’
möglich die maximale Dauer des Muting-Vorganges zu überwachen. Der Muting-Vorgang startet mit
einem logischen 1 Signal des ersten Muting-Eingangs und endet mit dem logischen 0 Signal des letzten
Muting-Eingangs. Der Wert kann auf maximal 10 Minuten konfiguriert werden oder auf 0 gesetzt werden,
was einer Deaktivierung der Überwachung entspricht. Während dieses Zeitraumes ist der ‚MutingActive’
Ausgang des Bausteins gesetzt. An den Eingängen ‚OSSDIn(x)’ wird die Schutzeinrichtung (AOPD -
Active Opto-electronic Protection Device), wie z.B. ein Lichtgitter angeschlossen. An den EDM Eingängen
können die Rückführsignale angeschlossen werden. In der Defaulteinstellung sind die Eingänge
deaktiviert. Über die Buttons ‚MuteOut’ und ‚MuteDelOut’ werden die direkten und die um bis zu
30 Sekunden verzögerten Ausgänge angeschlossen.

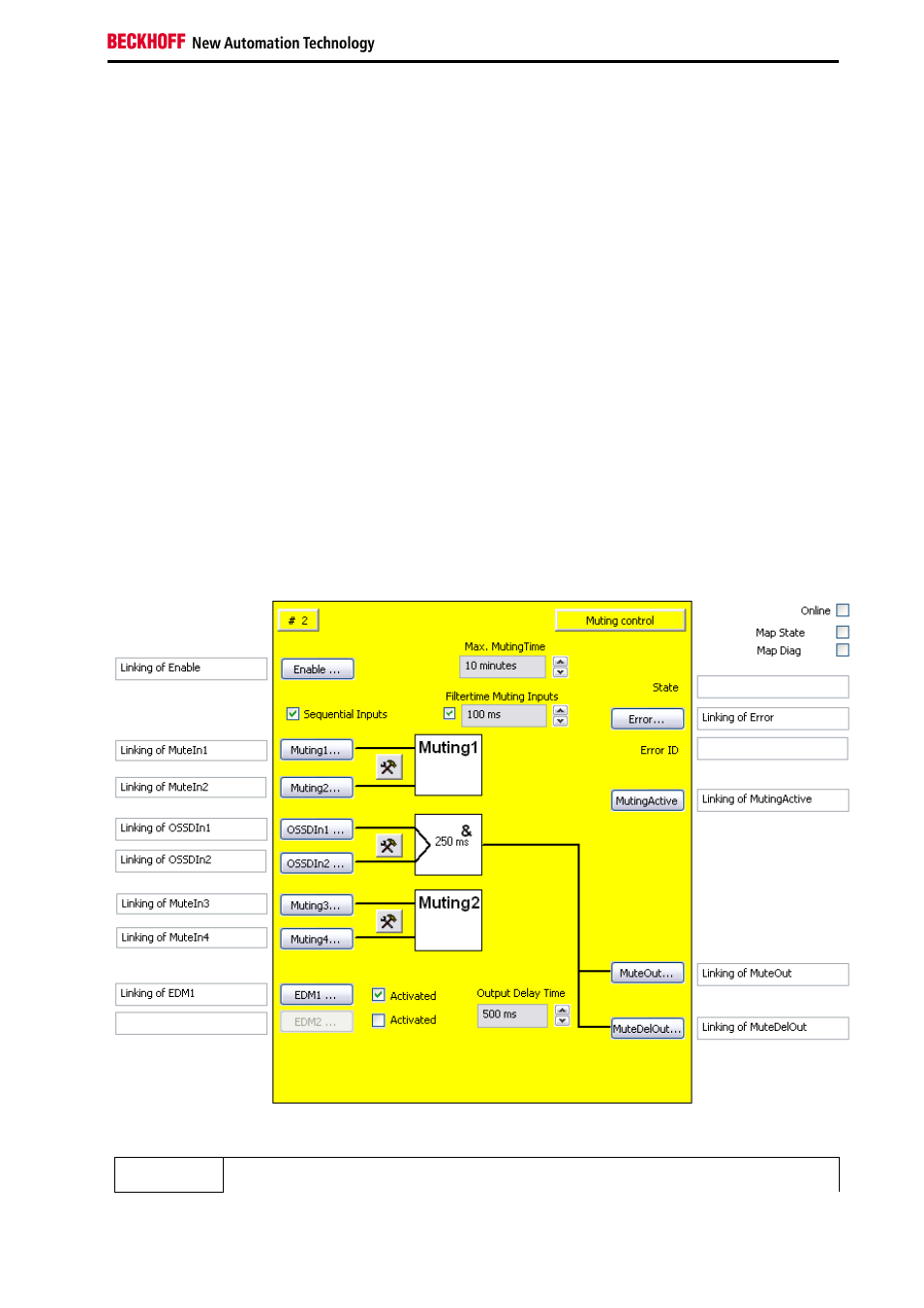

Abbildung 3-17 : Funktionsbaustein MUTING
