Funktionsbausteine
Funktionsbausteine für TwinSAFE-Logic-Klemmen
45
3.6.3
Konfiguration des FB DECOUPLE im TwinCAT System Manager

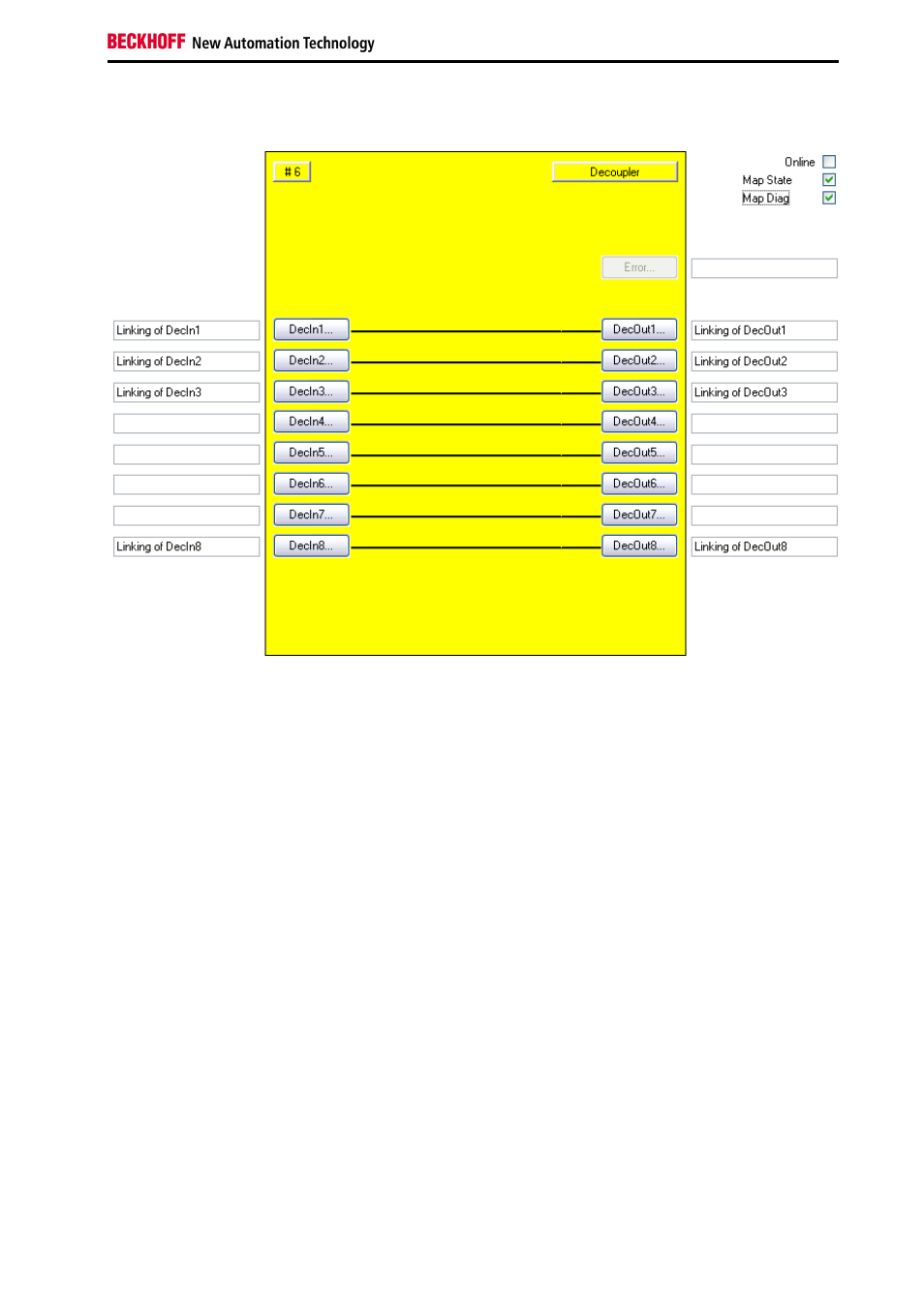

Abbildung 3-12: Konfiguration des FB DECOUPLE
Mit den Buttons ‚DecIn(x)’ werden die Eingangsvariablen des FB DECOUPLE verknüpft.
Mit den Buttons ‚DecOut(x)’ werden die Ausgangsvariablen des FB DECOUPLE verknüpft.
Über die Check-Boxen ‚MapState’ und ‚MapDiag’ wird festgelegt welche Diagnosefunktionen des FBs in
das zyklische Prozessabbild gemappt werden.
Der FB DECOUPLE liefert keine Error Information und daher ist der Error Button grundsätzlich
deaktiviert.
