Funktionsbausteine
Funktionsbausteine für TwinSAFE-Logic-Klemmen 57
3.8.3.1 Konfigurationsbeispiel mit 4 einzelnen Muting-Sensoren

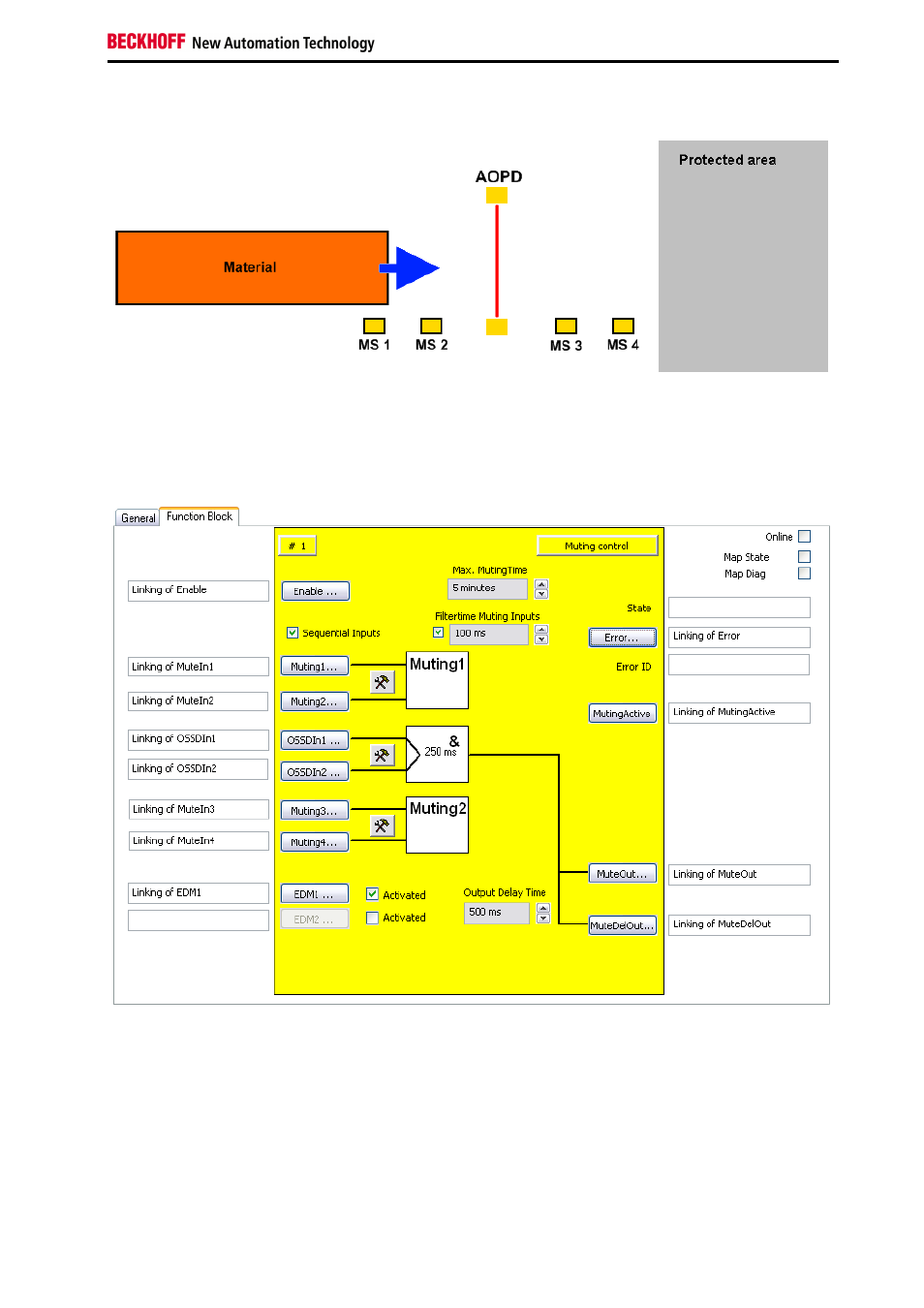

Abbildung 3-19: Konfigurationsbeispiel mit FB MUTING
Die Parametrierung des FBs Muting für diesen Fall ist in folgendem Screenshot dargestellt. Die Checkbox
‚Sequential Inputs’ ist gesetzt und die 4 Muting Eingänge sind als einkanalige Eingänge konfiguriert und
beschaltet.
Abbildung 3-20: Muting Beispiel
