Funktionsbausteine
Funktionsbausteine für TwinSAFE-Logic-Klemmen
75
3.13.3 Konfiguration des FB TOF im TwinCAT System Manager

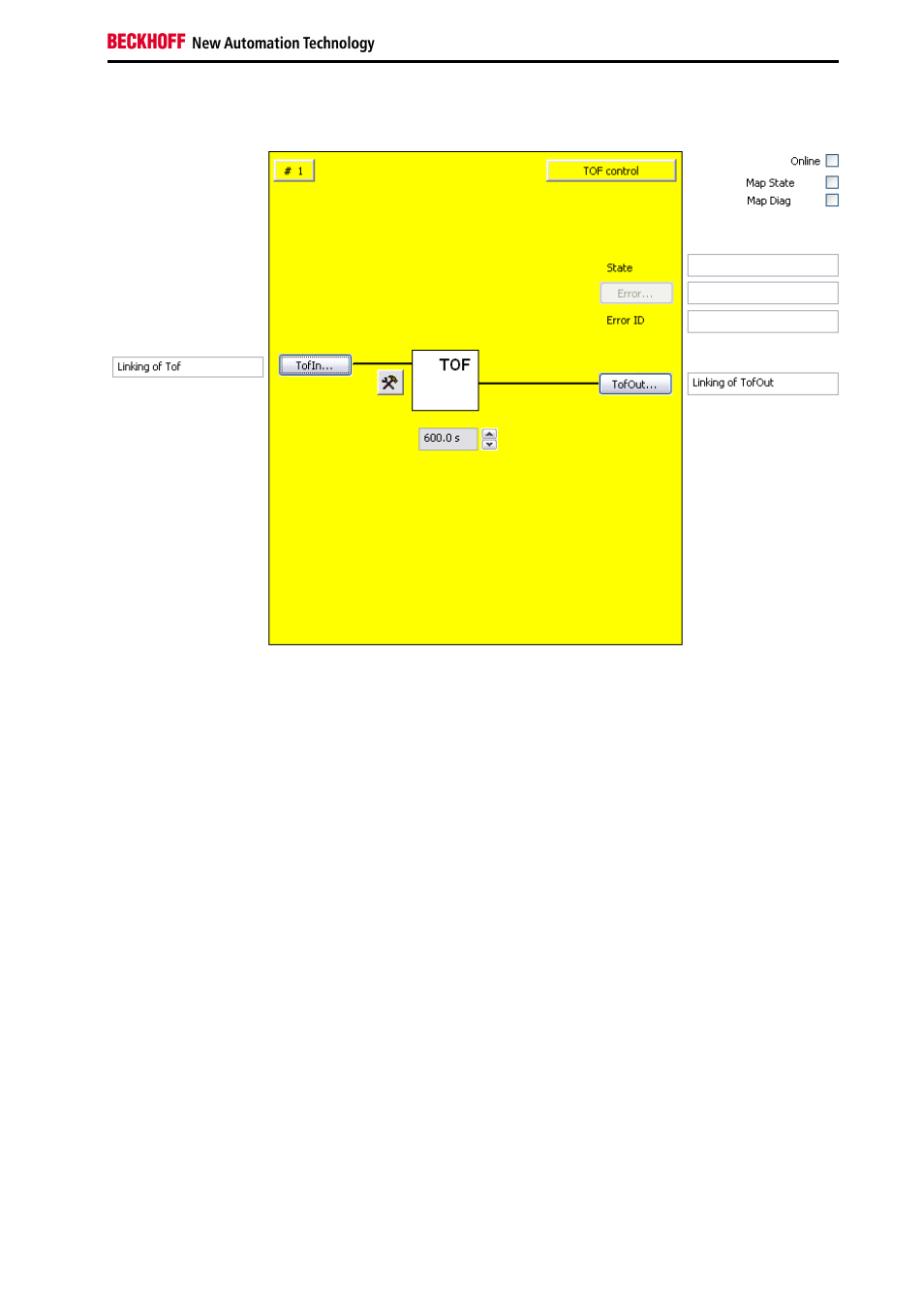

Abbildung 3-34: Konfiguration des FB TOF
Über die Button TofIn kann das Eingangssignal angeschlossen werden. Über den Einstellungsbutton
rechts neben dem Button TofIn kann der Eingang als Schließer- (NO) oder als Öffner-Kontakt (NC)
konfiguriert werden.
Über den Button TofOut kann das ausschaltverzögerte Signal angeschlossen werden.
Über die Textbox kann die Ausschaltverzögerungszeit eingestellt werden. Die kleinste Einheit ist 0,1s.
Der Error Ausgang ist inaktiv, da der FB TOF keinen Fehler zurückmeldet.
Über die Check-Boxen ‚MapState’ und ‚MapDiag’ wird festgelegt welche Diagnosefunktionen des FBs in
das zyklische Prozessabbild gemappt werden.
