Funktion der Maschine
Aussteuerung, Abb. 5:
Die Aussteuerung der Nähteile
entlang des Nähanschlages wird
beeinflusst von:
• der Transportgeschwindig-
keit des Pullers 4,
• dem Anpressdruck der Kon-
turenrolle 3 auf die Näht-
eile.
Die Fotozelle 1 ermittelt an der
Reflexionsfolie 1 die Abwei-
chung der Stoffkontur 2 von
der Ideallinie und reguliert bei
Bedarf die Geschwindigkeit des
Pullers 4 nach.
• Werden die Nähteile beim
Transport seitlich vom An-
schlag weg verschoben, ist
die Pullergeschwindigkeit zu
hoch,
• werfen sich die Nähteile am Anschlag auf, ist die Pullergeschwin-
digkeit zu niedrig.
Die Taktfrequenz, in der die Geschwindigkeit des Pullers angepasst wird,
wird über die Programmsteuerung eingestellt.
Zusätzlich schiebt die Konturenrolle 3, bedingt durch ihre Ausrichtung,
das Nähmaterial zum Anschlag hin. Maßgebend für den seitlichen Schub
ist dabei der Anpressdruck der Konturenrolle auf das Nähmaterial:
• Werden die Nähteile beim Transport seitlich vom Anschlag weg
verschoben, ist der Anpressdruck zu niedrig,
• werfen sich die Nähteile am Anschlag auf, ist der Anpressdruck zu
hoch.
Der richtige Anpressdruck der Konturenrolle wird durch Nähversuche
im Zusammenwirken mit der Geschwindigkeit des Pullers ermittelt.

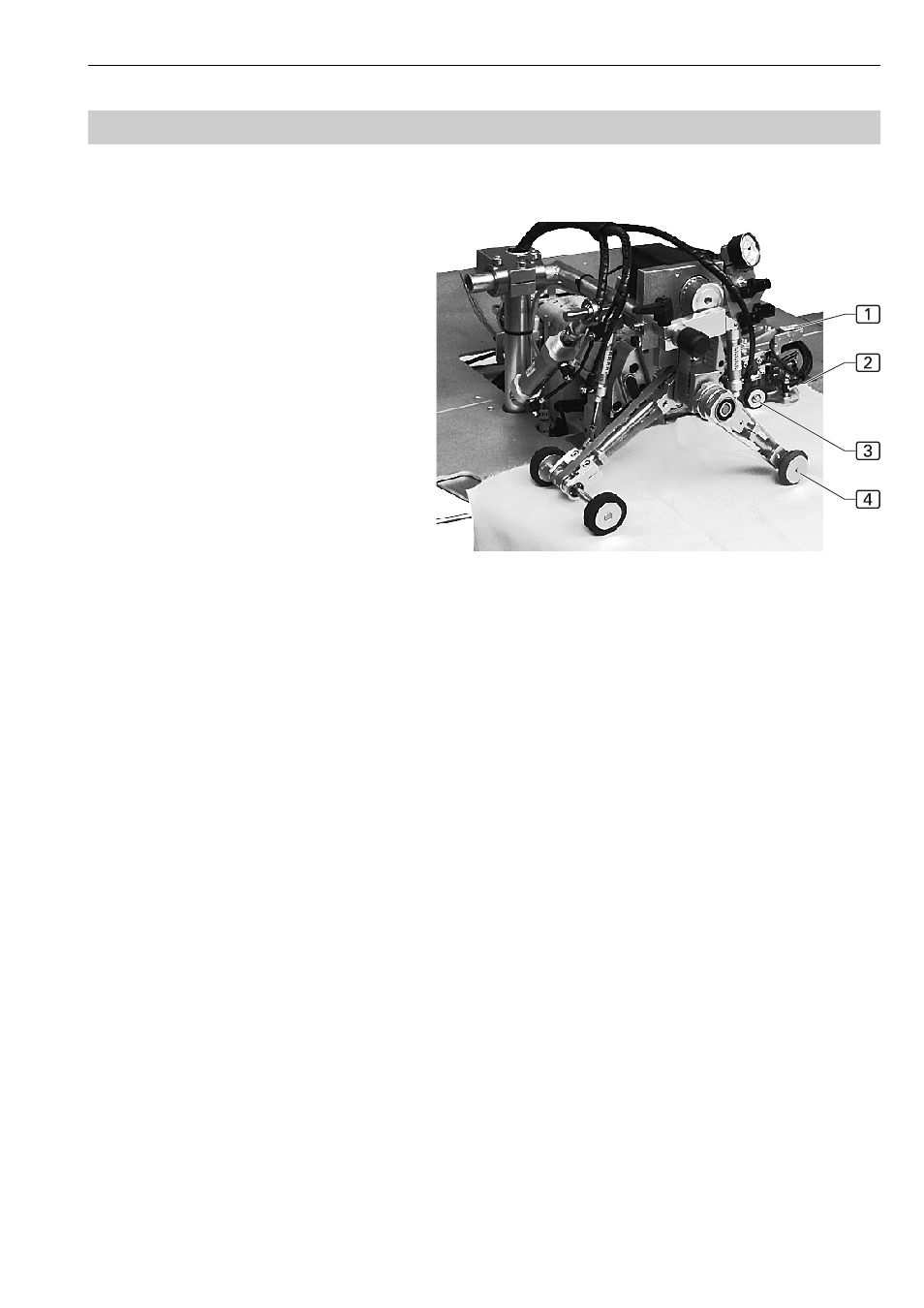

Abb. 5
