Serviceanleitung Einkopf-Umstechautomat 1265-4

Beisler GmbH

C-21

C.5

Instandhaltung

C.5.14 Schaltnocken des Staplers einstellen

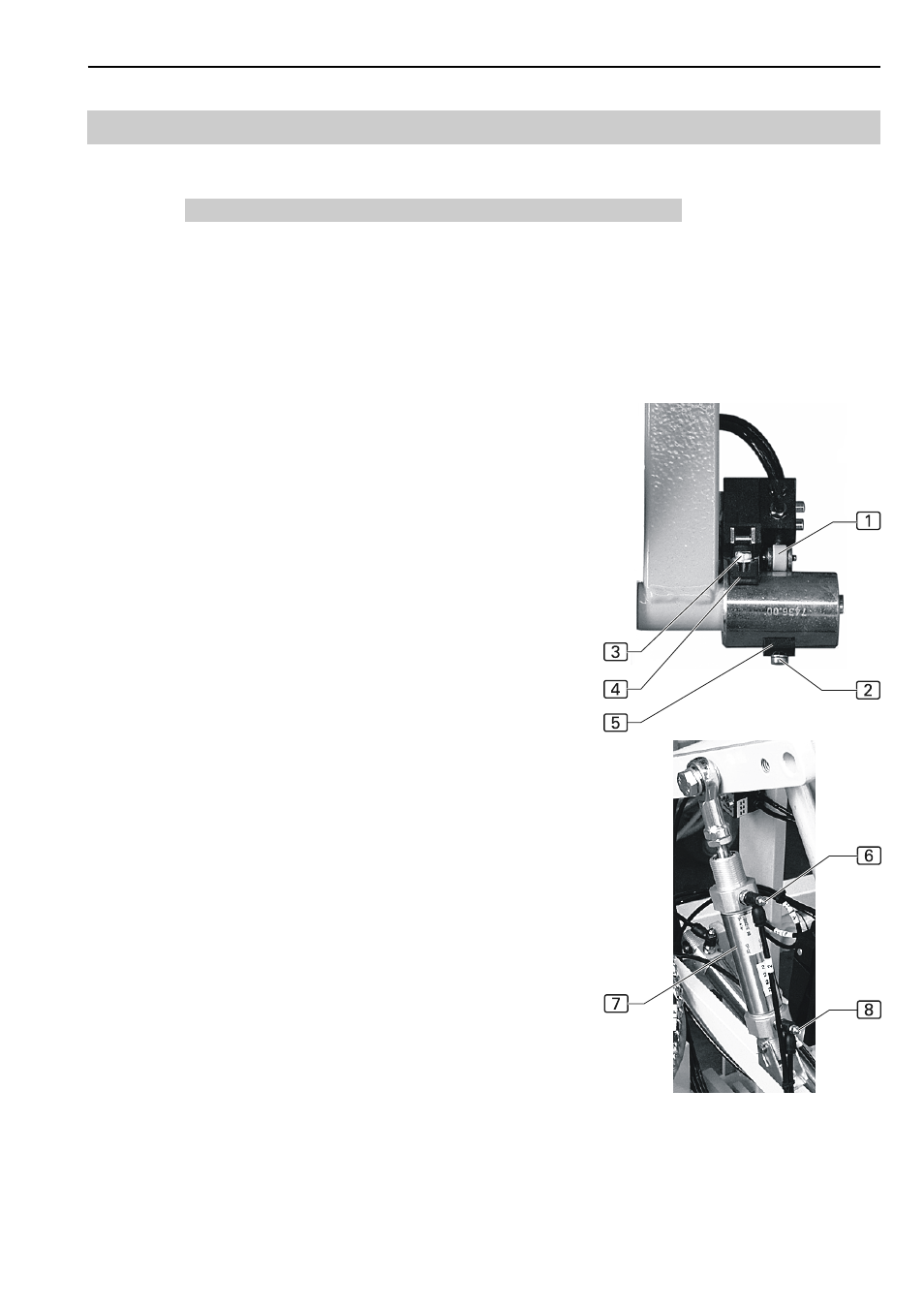

Abb. 12: Die Bewegungsablauf der einzelnen Gestänge des Staplers

wird durch das Rollenventil 1 und durch die Geschwindigkeit der

Druckluftzylinder 7 gesteuert.

• Um den Beginn oder das Ende einer Bewegungsabschnittes zu ver-

ändern, wird die Position entweder des Startnockens 4 oder des

Schließnockens 5 auf dem Gestänge verschoben.

• Um die Geschwindigkeit des Bewegungsablaufes zu regulieren,

werden die Drosseln 6 und 8 an den Druckluftzylindern verstellt.

Position der Nocken verstellen:

1. Fixierschraube 2 oder 3 des entsprechenden Nok-

kens öffnen.

2. Startnocken 4 oder Schließnocken 5 verschieben.

3. Fixierschraube wieder festziehen.

Geschwindigkeit des Bewegungsablaufes einstellen:

1. Um die Geschwindigkeit der Vorwärtsbewegung zu

verändern, die Stellschraube der Drossel 6 verdre-

hen.

2. Um die Geschwindigkeit der Rückwärtsbewegung zu

verändern, die Stellschraube der Drossel 8 verdre-

hen.

3. Drehrichtungen:

• Geschwindigkeit erhöhen, Drossel gegen den Uhr-

zeigersinn drehen.

• Geschwindigkeit absenken, Drossel im Uhrzeiger-

sinn drehen.

Koordination des Bewegungsablaufes:

Schaltet das Rollenventil zu früh, schlägt das Gestänge

an. Der Startnocken muss in größeren Abstand zum Kon-

taktgeber 5 des Rollenventils verschoben werden.

Schaltet das Rollenventil zu spät, wird der Bewegungsab-

lauf unterbrochen. Der Startnocken muss näher zum Kon-

taktgeber des Rollenventils hin verschoben werden.

Die Nocken müssen so positioniert werden, dass der

Schließnocken die Bewegung eines Gestänges abschal-

tet, wenn der Startnocken des nachfolgenden Gestänges

den Kontakt am Rollenventil ausgelöst hat. Der Bewe-

gungsablauf des Staplers erfolgt in sechs Schritten:

1. Zylinder Nr. 1 zieht an.

2. Rollenventil Nr. 12 wird aktiviert.

• Zylinder Nr. 2 hebt an.

3. Rollenventil Nr. 32 wird aktiviert.

• Zylinder Nr. 3 wirft über.

4. Rollenventil Nr. 11 wird aktiviert.

• Rückwärtsbewegung des Gestänges setzt ein.

5. Rollenventil Nr. 22 wird aktiviert.

• Zylinder Nr. 2 senkt ab.

6. Rollenventil Nr. 14 wird aktiviert.

• Zylinder Nr. 1 fährt in Ausgangsposition zurück.

Abb. 12
