Bedienung
B.3.1 Maschine vorbereiten
Vor Produktionsbeginn müssen die Versorgungsanschlüsse überprüft, die
Maschine an Druckluft und das Stromnetz angeschlossen und der Näh-
kopf präpariert werden.
1. Maschine an das Stromnetz anschließen.
WARNUNG - Stromschlag!
Die Berührung stromführender Teile kann zu einem lebens-
gefährlichen Stromschlag führen. Stecker und Stromkabel vor
dem Netzanschluss auf Beschädigung überprüfen.
• Beschädigte Stecker, Steckdosen oder Netzkabel dür-
fen nicht zum Netzanschluss verwendet werden!
• Die Maschine wird an eine Netzspannung von 230 V
±10 % bei 50/60 Hz angeschlossen. Die Zuleitung muss
über einen Querschnitt von min. 1,5 mm verfügen.
• Überprüfen Sie vor dem Anschluss an das Stromnetz,
ob die Werte des Stromversorgungsnetzes der Be-
triebsräume mit den Angaben auf dem Typenschild an
der Maschinenrückseite übereinstimmen.
• Stimmen die Angaben für Spannung (V) und maximalen
Strom (A) nicht überein, darf die Maschine nicht ange-
schlossen werden.
• Den Schutzkontaktstecker in eine ordnungsgemäß ge-
erdete und abgesicherte Steckdose stecken.
• Stellen Sie sicher, dass keine Zug- oder Druckkräfte auf
das Stromkabel einwirken.
2. Maschine am Hauptschalter einschalten. Schalter auf Position I legen.
Nach dem Einschalten wird das Steuerprogramm der Maschine hoch-
gefahren. Am Display wird das zuletzt ausgewählte Nahtprogramm
angezeigt.
3. Heizmodul einschalten. Warten, bis der rote Leuchtmel-
der erlischt und damit anzeigt, dass der Unterstempel
die Heiztemperatur erreicht hat.

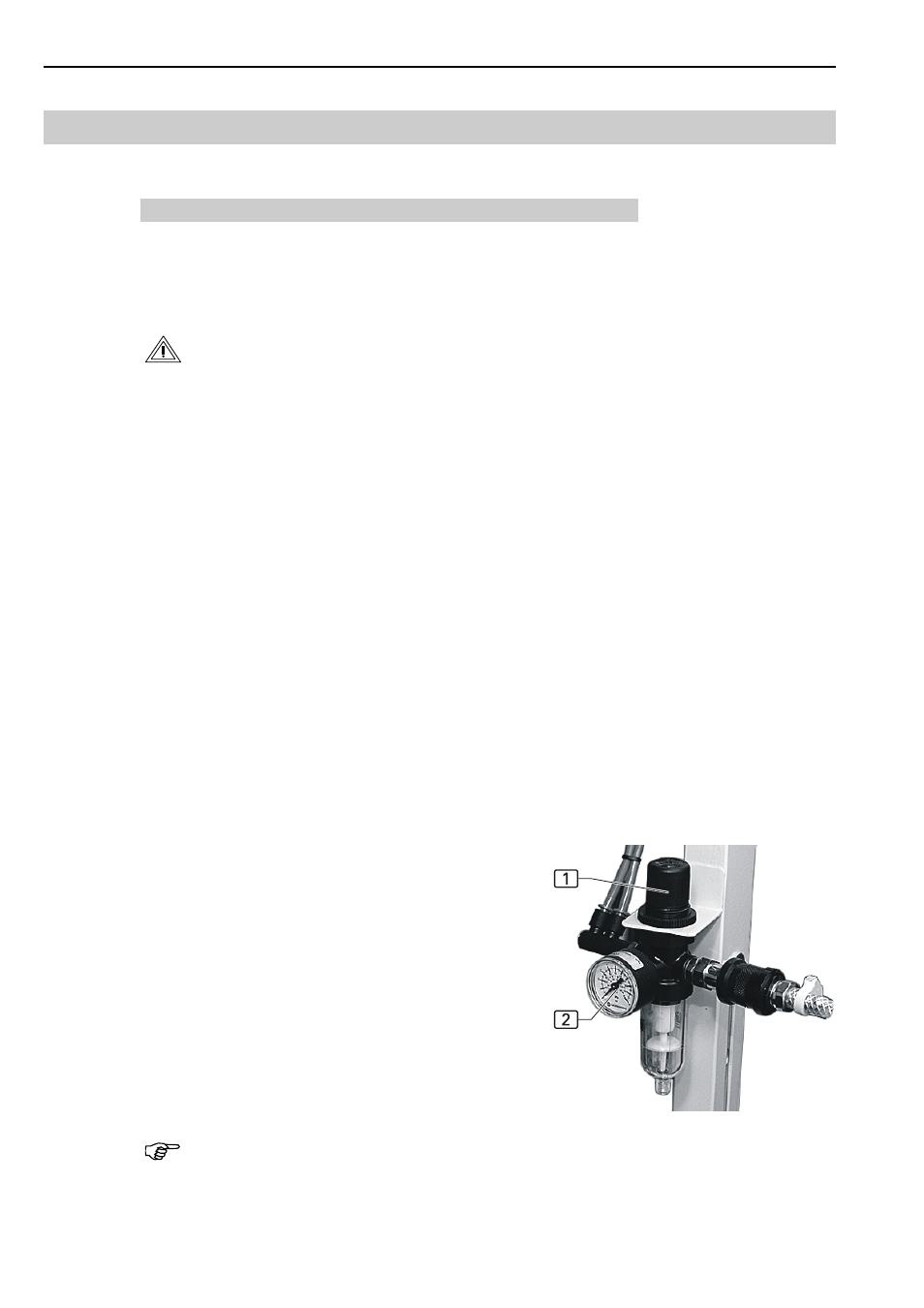

4. Abb. 15: Maschine an Druckluftversorgung anschließen.
Dazu die Steckkupplung des Druckluftschlauches in die
Aufnahme der Druckluftversorgung des Betriebsraumes
stecken. Die Druckluft wird durch einen Druckminderer
1 auf den nötigen Betriebsdruck von 6 bar reduziert. Am
Manometer 2 kontrollieren, ob der richtige Betriebsdruck
eingestellt ist. Der Druckminderer ist am Maschinenge-
stell montiert.
5. Nadel einsetzen, Garn für Oberfaden einfädeln und Spule
für Unterfaden in den Nähkopf einsetzen (siehe dazu die
Betriebsanleitung des Herstellers oder Vertreibers des
Nähkopfes).
HINWEIS - Einfädeln der Nadel!
Das Einfädeln der Nadel wird durch die Programmsteuerung
an beiden Maschine unterstützt.
Abb. 15
