Bedienungsanleitung Einkopf-Umstechautomat 1265-4
Beisler GmbH
B-8
B.2
Funktion der Maschine
B.2.4 Umstechen der Naht

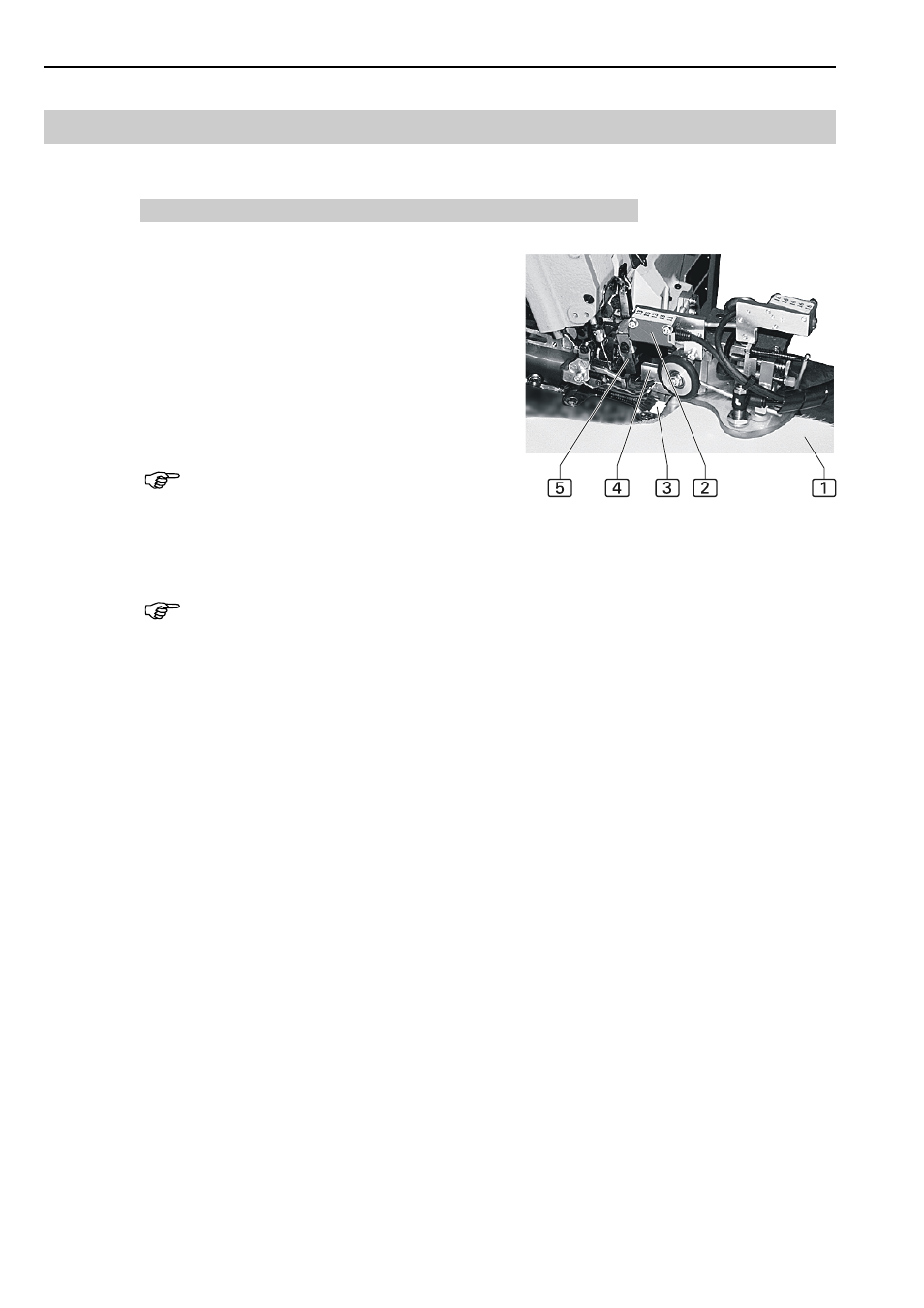

Nähköpfe, Abb. 6:
Der Nähkopf führt die Funktionen Nähstich, Faden-
schneiden und Versäubern der Naht aus.
Sobald die Fotozelle 2 die Nähteile 1 erkennt (die
Reflexionsfläche 3 der Fotozelle wird durch das
Nähteil abgedeckt), beginnt der Nähvorgang:
das Hosenteil wird abgenäht,
die Naht wird durch das Messer 5 versäubert,
die Garnreste und Stoffreste werden in den Ab-
fallbehälter abgesaugt.
HINWEIS - Reflexionsfläche!
Die Reflexionsfläche 3 der Fotozelle darf nicht beschädigt oder ver-
schmutzt sein, weil sonst die Steuerung der Näheinrichtung nicht einwandfrei
funktioniert.
HINWEIS - Nähvorgang abbrechen!
Durch Drücken des Tasters Programm-Stop am Bedienteil werden alle Fahr-
bewegungen und der Nähvorgang sofort gestoppt. Der Taster rastet beim
Drücken ein und muss für ein Reset (Neustart) wieder entriegelt werden.
Abb. 6
