Inbetriebnahme
C.3.1 Maschinentisch ausrichten
Nach der Aufstellung am vorgesehenen Betriebsort muss der Maschi-
nentisch ausgerichtet werden:
• Arbeitstisch auf die erforderliche Höhe einstellen.
• Arbeitstisch nach alle Seiten waagrecht justieren.
Tischhöhe einstellen:
1. Abb. 1: Maschine mit Hubvorrichtung anheben, die Hubvorrichtung
dazu an den Hebepunkten (Pfeilmarkierungen) unterhalb der Quer-
träger ansetzen. Sind die optionalen Transportrollen montiert, vor
dem Anheben die Bremsen öffnen.
2. An allen Führungsschienen jeweils die Fixierschrauben 2 lösen.
3. Tischbeine 4 auf das erforderliche Maß herausziehen.
4. Die Fixierschrauben 2 der Höhenverstellung anziehen.
5. Maschine wieder auf den Boden aufsetzen.
6. Den Arbeitstisch nach allen Seiten waagerecht ausrichten.
7. Die Fixierschrauben 2 der Höhenverstellung wieder festschrauben.
HINWEIS - Transportsicherung!
Bevor die Maschine an die Energieversorgungsquellen an-
geschlossen und in Betreib genommen wird, müssen
sämtliche Transportsicherungen entfernt werden.
• Kunststoffbinder durchtrennen.
• Aufkleber entfernen.
• Schutzfolie am Bedienteil entfernen.
C.3.2 Druckluft anschließen
Abb. 2: Der Druckluftanschluss der Maschine ist
vorinstalliert. Er setzt sich aus folgenden Kompo-
nenten zusammen:
• Druckminderer 2 mit Manometer 4 und dem
Wasserabscheider 5,
• Druckschlauch mit Stecktülle 3.
Der Druckminderer ist am Maschinengestell mon-
tiert.
Maschine an Druckluft anschließen:
1. Stecker des Druckluftschlauches in die bauseiti-
ge Entnahmestelle stecken.
2. Bauseitige Druckluftquelle öffnen.
3. Den Druckminderer auf einen Maschinen-Be-
triebsdruck von 6 bar einstellen. Dazu den
Druckregler 1 drehen und Wert am Manometer 4 ablesen:
• Druck erhöhen, im Uhrzeigersinn drehen,
• Druck mindern, gegen den Uhrzeigersinn drehen.

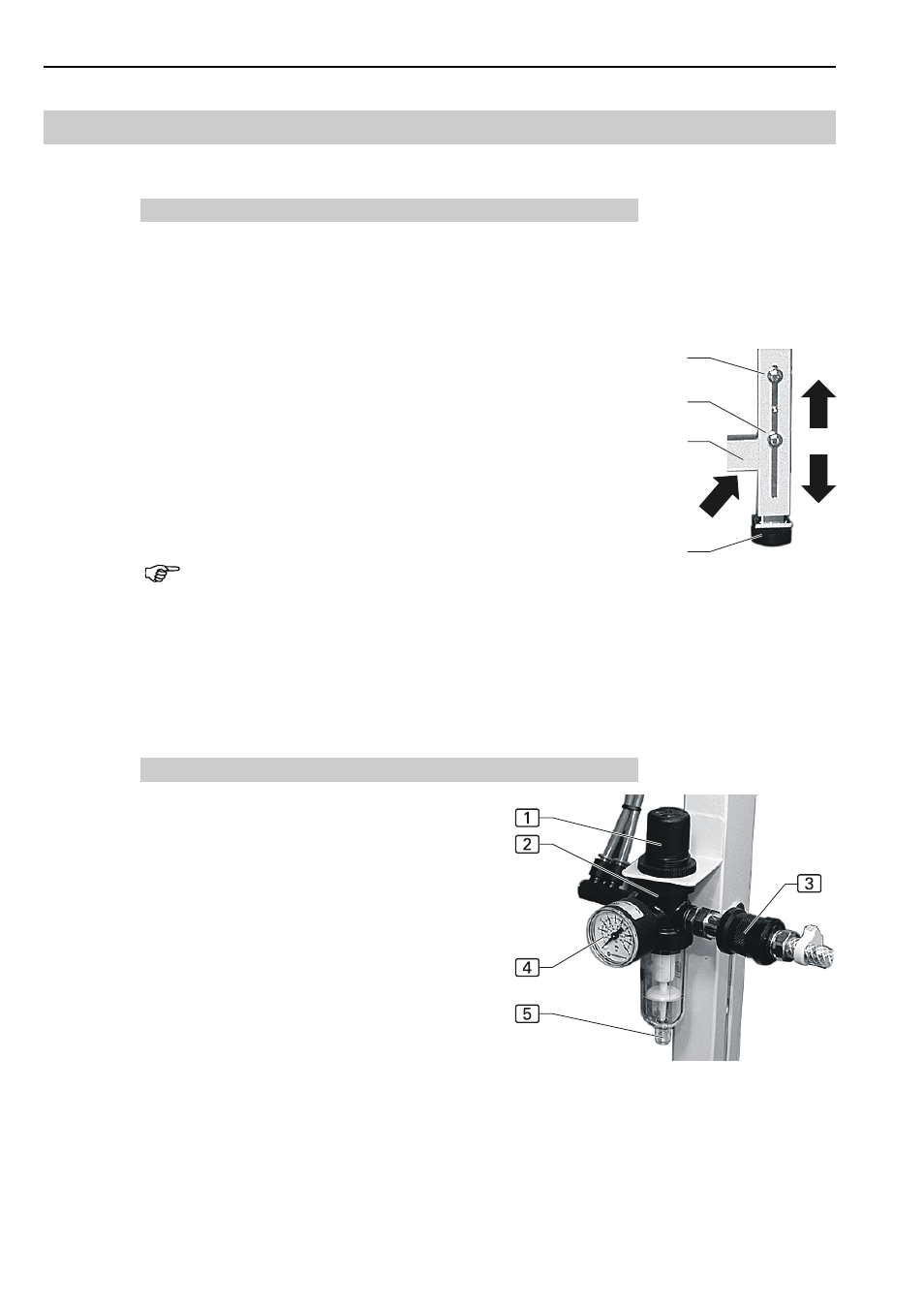

Abb. 1
