Serviceanleitung Einkopf-Umstechautomat 1265-4
Beisler GmbH
C-14
C.5
Instandhaltung
C.5.6 Zahnriemen des Ausrollers tauschen
1. Transporteinheit manuell auf
die Arbeitsplatte absenken
(siehe Teil D, Programmieran-
leitung).
2. Maschine abschalten.

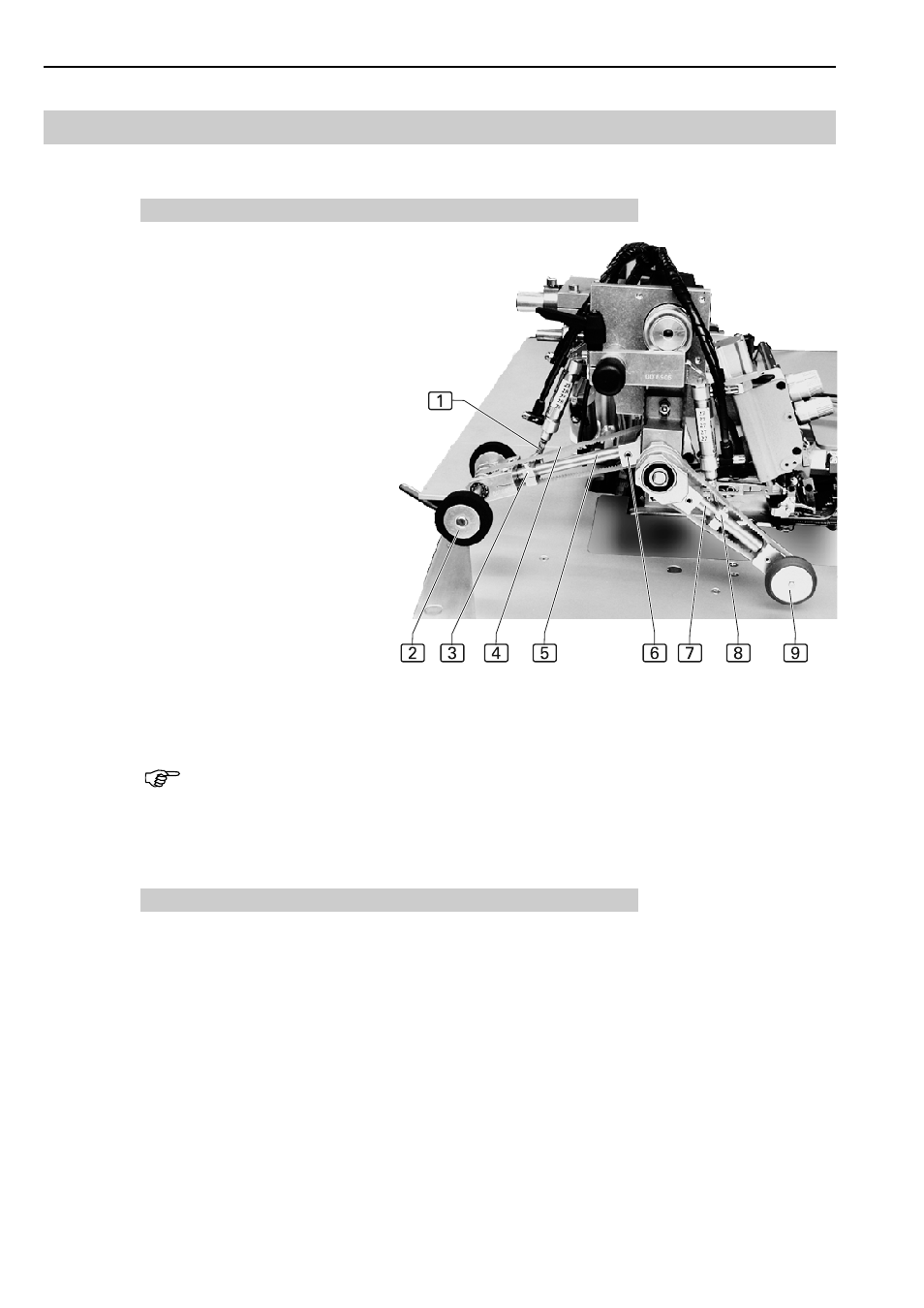

3. Abb. 5: Die Zylinderstange 1
des Druckzylinders an der un-
teren Aufhängung abschrau-
ben.
4. Zahnriemen 4 entspannen,
dazu die Innensechskant-
schraube 6 am Lager lösen
und die Distanzwelle 2 mit
den Transportrollen nach oben
verschieben.
4. Zahnriemen aus der Antriebs-
rolle und der Gleitrolle heben
und über die Transportrollen
abnehmen.
5. Zum Einbau den Zahnriemen
in die Gleitrollen und die An-
riebsrolle legen und dann vor-
spannen. Dazu die Distanzwel-
le mit den Transportrollen nach
unten verschieben und die Innensechskantschraube 6 festziehen.
Bei richtiger Vorspannung muss sich der Zahnriemen in der Mitte unter
spürbarem Gegendruck ungefähr 10 mm niederdrücken lassen.
HINWEIS - Ausrichtung Transportrollen!
Nach dem Tausch des Zahnriemens muss der Abstand der
Transportrollen zur Arbeitsplatte überprüft werden.
C.5.7 Transportrollen einstellen
Abb. 5: Die Transportrollen des Pullers 9, sowie des Ausrollers 2
sollten in abgesenkter Position mit leichtem Anpressdruck auf der Ar-
beitsplatte aufsetzen (es darf im abgesenkten Zustand kein Abstand
vorhanden sein).
Der Anpressdruck der Transportrollen auf die Arbeitsplatte wird durch
einen Druckminderer gesteuert (siehe Kap. C.12)
Transportrollen zur Arbeitsplatte einstellen:
1. Transporteinheit manuell auf die Arbeitsplatte absenken (siehe Teil
D, Programmieranleitung).
2. Maschine abschalten.
3. Um den Berührungskontakt zwischen Arbeitsplatte und den Trans-
portrollen einzustellen, die Position der Klemmen 4 und 8 der
Druckzylinder auf der jeweiligen Distanzwelle 5 und 7 verändern:
Die Fixierschraube der Klemme öffnen und die Klemme auf der
Distanzwelle verschieben. Um den Abstand zu verringen, die
Klemme nach oben verschieben, um den Abstand zu vergrößern,
die Klemme nach unten verschieben.
Abb. 5
