Serviceanleitung Einkopf-Umstechautomat 1265-4
Beisler GmbH
C-16
C.5
Instandhaltung
C.5.9 Fotozellen der Konturenführungen positionieren

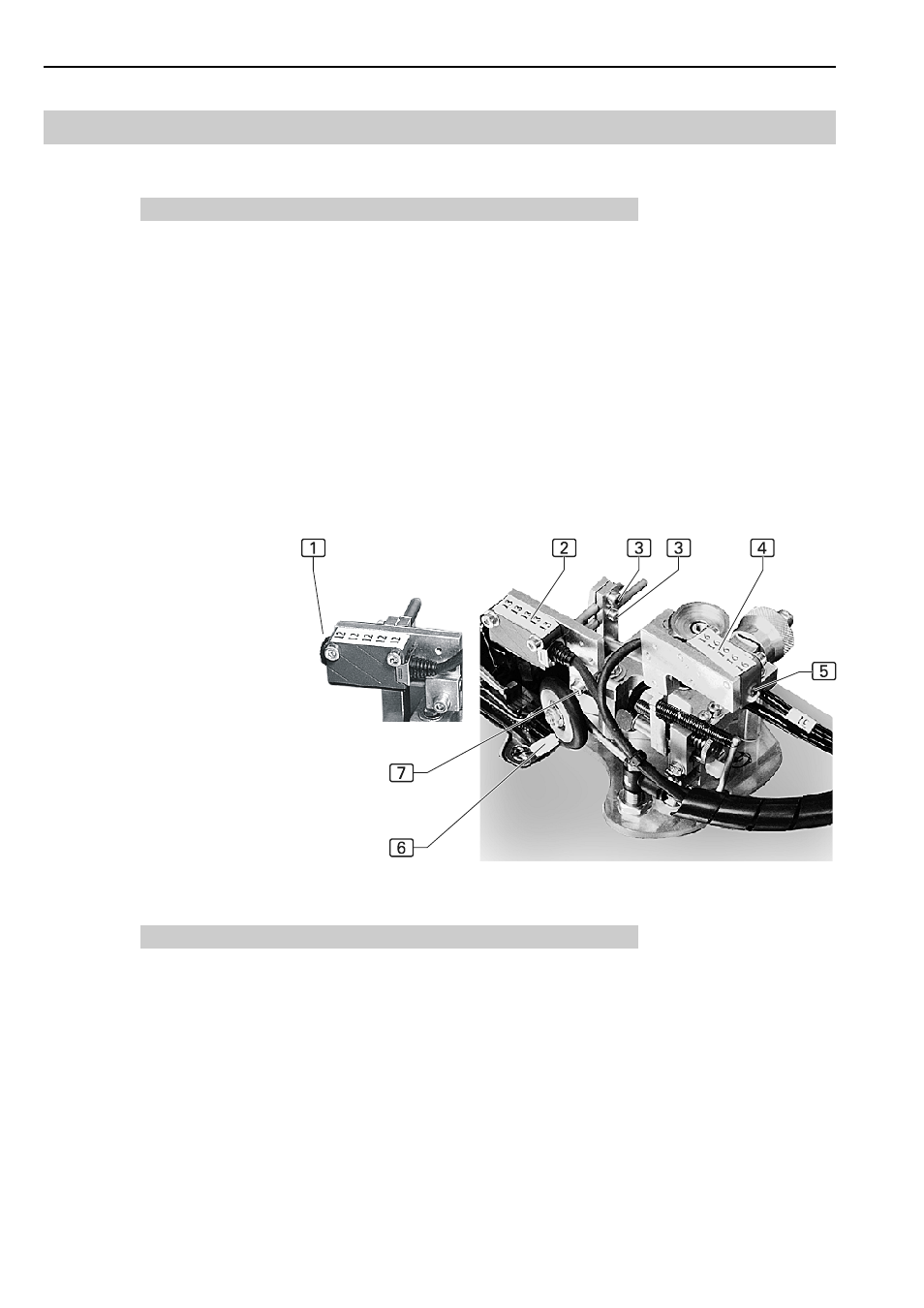

Abb. 7: Die Fotozellen der Konturenführungen sind durch Klemmblök-
ke auf den Stabhalterungen montiert. Die Position der Fotozellen ist in
alle Richtungen veränderbar. Der Lichtstrahl der Fotozellen sollte immer
mittig in der jeweiligen Reflexionsfolie positioniert werden.
Fotozelle am Nähkopf ausrichten:
1. Position in X-Richtung verändern: Fixierschraube 7 des Klemm-
blockes öffnen.
2. Position in Z-Richtung verändern: Fixierschrauben 3 des Klemm-
blockes öffnen.
3. Der Lichtstrahl der Fotozelle Nähstart 2 wird durch die Reflexions-
folie 6 reflektiert.
4. Der Lichtstrahl der Fotozelle Konturenaussteuerung 4 wird von der
polierten Abdeckplatte der Folienscheibe durch die Bohrung 5 an
der Stoffdurchführung reflektiert.
5. Position der Fotozellen einstellen und die Fixierschrauben wieder
festziehen.
Fotozelle 13, Näh-
beginn am Bund:
Steuerung der Hilfs-
rolle Konturenfüh-
rung, Steuerung der
Weitenverteilung.
Fotozelle 15, Näh-
beginn am Saum:
Steuerung der Hilfs-
rolle Konturenfüh-
rung, Steuerung des
Hüftbogens, Steue-
rung der Weitenver-
teilung
C.5.10 Einstellung der Lichtempfindlichkeit der Fotozelle
Die Empfindlichkeit der Fotozelle muss auf das Nähmaterial eingestellt
werden. Die Einstellung wird mit Hilfe eines weißen Tuches an der Fo-
tozelle, die den Nähvorgang startet, durchgeführt.
1. Abb. 7: Sicherstellen, dass der Lichtstrahl der Fotozelle nicht durch
irgendwelche Gegenstände unterbrochen ist.
2. Die Empfindlichkeit so einstellen, dass der Lichtstrahl das weiße
Tuch erkennt, wenn es in den Sensorbereich geschoben wird.
3. Potentiometer 1 und 5 an der Stirnseite der jeweiligen Fotozelle
gegen den Uhrzeigersinn drehen, um die Empfindlichkeit vollständig
zurückzustellen.
4. Empfindlichkeit stufenweise hochstellen und nach jeder Änderung
das weiße Tuch in den Sensorbereich der Fotozelle schieben. Ist
der Schwellenwert der Empfindlichkeit erreicht, erkennt die Fotozelle
dunkel und der Maschinenablauf startet.
Abb. 7
