Serviceanleitung Einkopf-Umstechautomat 1265-4
Beisler GmbH
C-25
C.5.18 Platine Schrittmotor einstellen
Die Platine zur Steuerung des Schrittmotors ist im Schaltkasten einge-
baut.
HINWEIS - Maschinenablauf!
Um zu verhindern, dass beim Wiedereinschalten bewegliche Maschi-
nenteile kollidieren, sollte vor einem Platinentausch die Maschine
manuell in ihre Ausgangsposition zurückgefahren werden.
1. Druck aus dem Druckluftsystem der Maschine nehmen. Druck-
luftschlauch der Maschine von der bauseitigen Druckluftversor-
gung abkuppeln.
2. Quertransport in Ausgangsposition schieben.
VORSICHT - Schäden an Elektroteilen!
Die Schalter der Platine dürfen nicht verstellt werden,
solange an der Maschine Spannung anliegt.
Werden die Schalter unter Spannung verstellt, können
die davon betroffenen Elektroteile beschädigt oder un-
brauchbar werden!
Maschine vom Stromnetz nehmen und gegen verse-
hentlichen Wiederanschluss sichern.

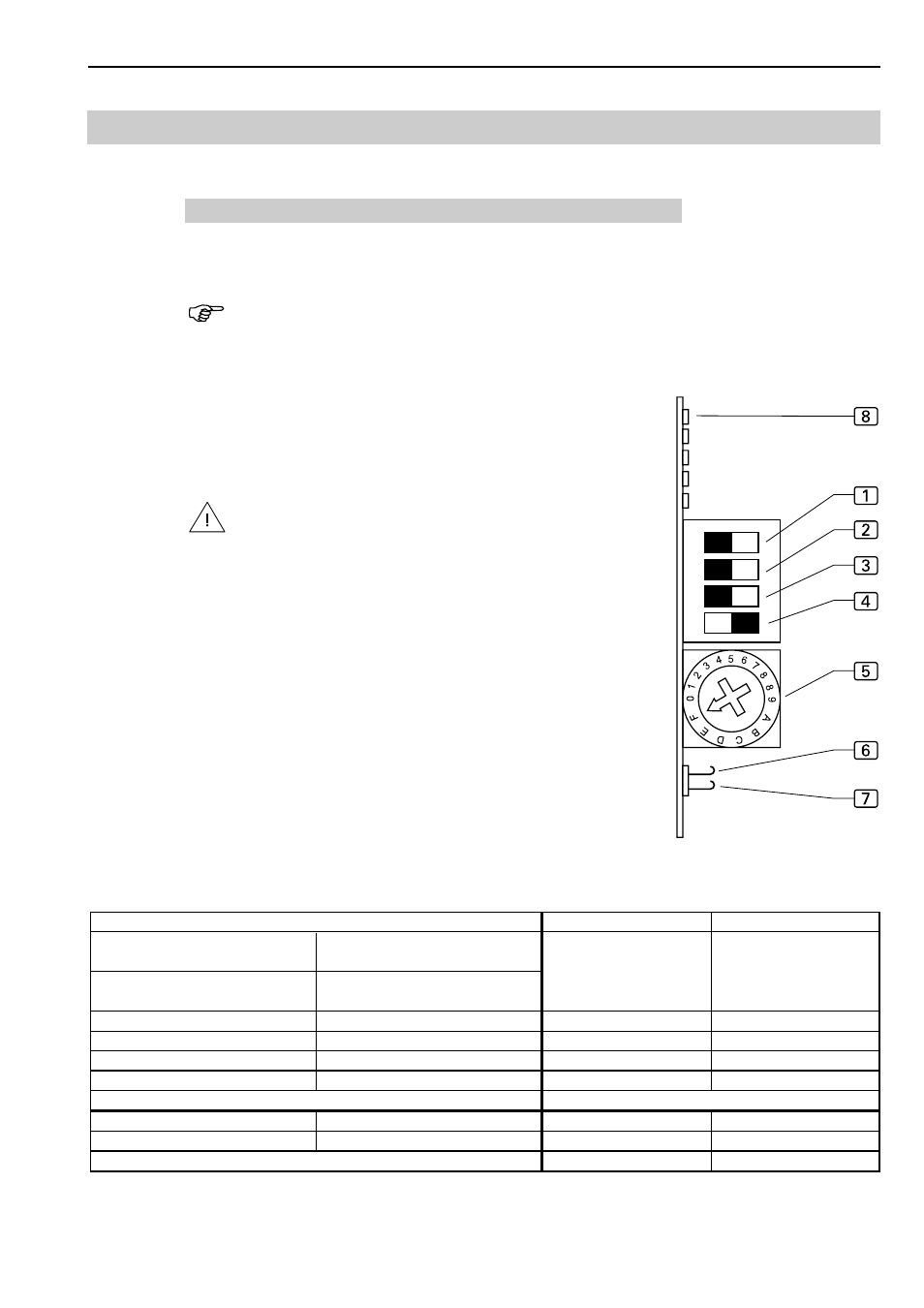

Abb. 16: Schalter der Platine einstellen:
1. Die Schrittzahl einstellen:
an den DIP-Schaltern 1 und 2,
Micro-Step an den Hakenschaltern 6 und 7.
2. Stromabsenkung am DIP-Schalter 3 einstellen.
3. DIP-Schalter 4 auf ON.
4. Motorphasenstrom einstellen, Drehschalter 5 auf F legen.
5. Versorgungsspannung einschalten. Bei korrekter Einstellung
der Platine leuchtet die LED 8 (Bereitschaft), das Bereitschaftsre-
lais zieht an.
C.5
Instandhaltung
DIP-Schalter 1
DIP-Schalter 2
200
2000
ON
OFF
400
4000
ON
ON
500
5000
OFF
ON
1000
100000
OFF
OFF
Stellung Drehschalter
Phasenstrom
DIP-Schalter 3
Stromabsenkung
F
5,50 A
OFF
ein
ON
aus
Micro-Step
Signal 0 = stromlos, Signal 1 = stromführend
Hakenschalter
offen
Signal = 0
Hakenschalter
geschlossen
Signal = 1
Hakenschalter
geschlossen
Signal = 0
Hakenschalter
offen
Signal = 1
Abb. 16
