HPR130 SETUP
3i-4
Command THC (X-Y)
Betriebsanleitung
9
Plasmaschnittstellen- und Eingangs-/Ausgangs-Baukartenanschlüsse
Siehe Abbildungen 3i-4, .3i-5, 3i-6 und 3i-7
Ummantelung der Drähte (mit 25 und 26 nummeriert), die unterhalb der Brennerhöhensteuerungs-
Baukarte gebündelt sind, aufschneiden.
Drahtnummer 25 an den mit WORK (Werkstück) markierten Bolzen und Drahtnummer 26 an den mit
ELECTRODE (Elektrode) markierten Bolzen anbringen.
Ummantelung der Drähte (mit 25 und 26 nummeriert), die nahe der Eingangs-/Ausgangs-Baukarte
gebündelt sind, aufschneiden.
Drahtnummer 25 an die Sammelschiene mit der Markierung WORK (Werkstück) (+) anschließen.
Drahtnummer 26 an die Sammelschiene mit der Markierung TORCH (Brenner) (-) anschließen.
Alle Drähte und Kabel wie erforderlich sichern.
D
C
B
A
Gebündelte Drähte sind an
ihrer Stelle ummantelt.
A
B

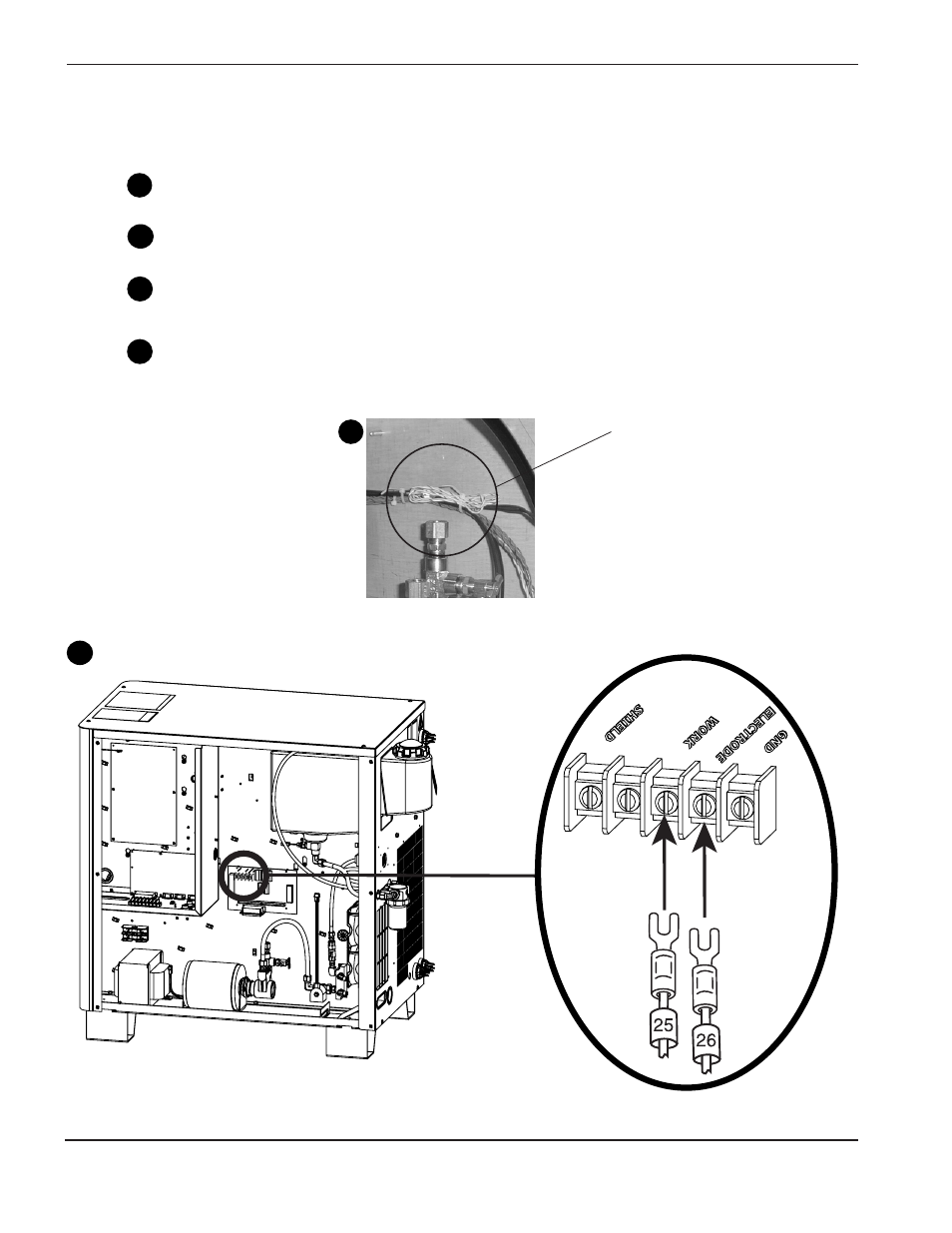

Abbildung 3i-4
Position des Drahts für die Plasmaschnittstelle
Abbildung 3i-5
Anschluss der Plasmaschnittstellen-Baukarte
