ERSATZTEILELISTE
9
Command THC (X-Y)
Betriebsanleitung
6-5

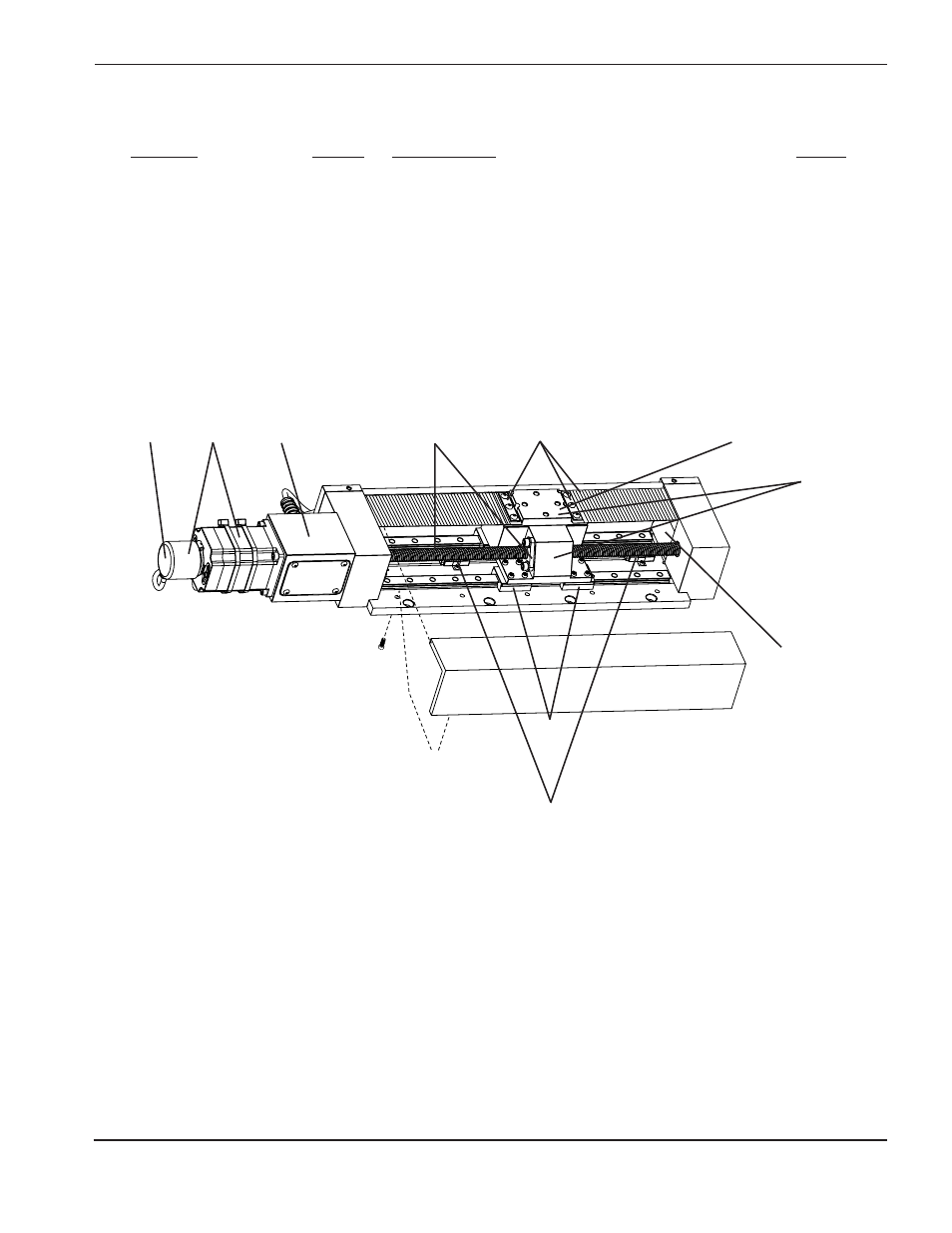

Abbildung 6-4
Höhenverstellung für X-Y-Maschinen
2 Baugruppe Schienen-X-Y-Höhenverstellung
Index-Nr.
Teil-Nr.
Beschreibung
Menge
128606
X-Y Lifter Assembly
1
1
128726
Encoder replacement kit
1
2
128727
Motor/Encoder replacement kit
1
3
027550
Brake, power off
1
4
129699
Assembly, leadscrew standard
1
5
128607
Band seal kit
1
6
027903
Block, driving
1
7
128190
Band roller kit
4 per lifter
8
027904
Rail and block, bearing
4
9
005195
Limit switch
2
6
5
3
(innen)
1
2
7
Brennerbefestigungsblock-
Bausatz, Befestigungsstelle
(Abb. 6-5)
4
9
8
