HPR130 SETUP
3i-6
Command THC (X-Y)
Betriebsanleitung
9
Stromübergangsdraht
Schutzkappe mit induktivem
Zündhöhensensor-Abgriff
Teilenummer 220173

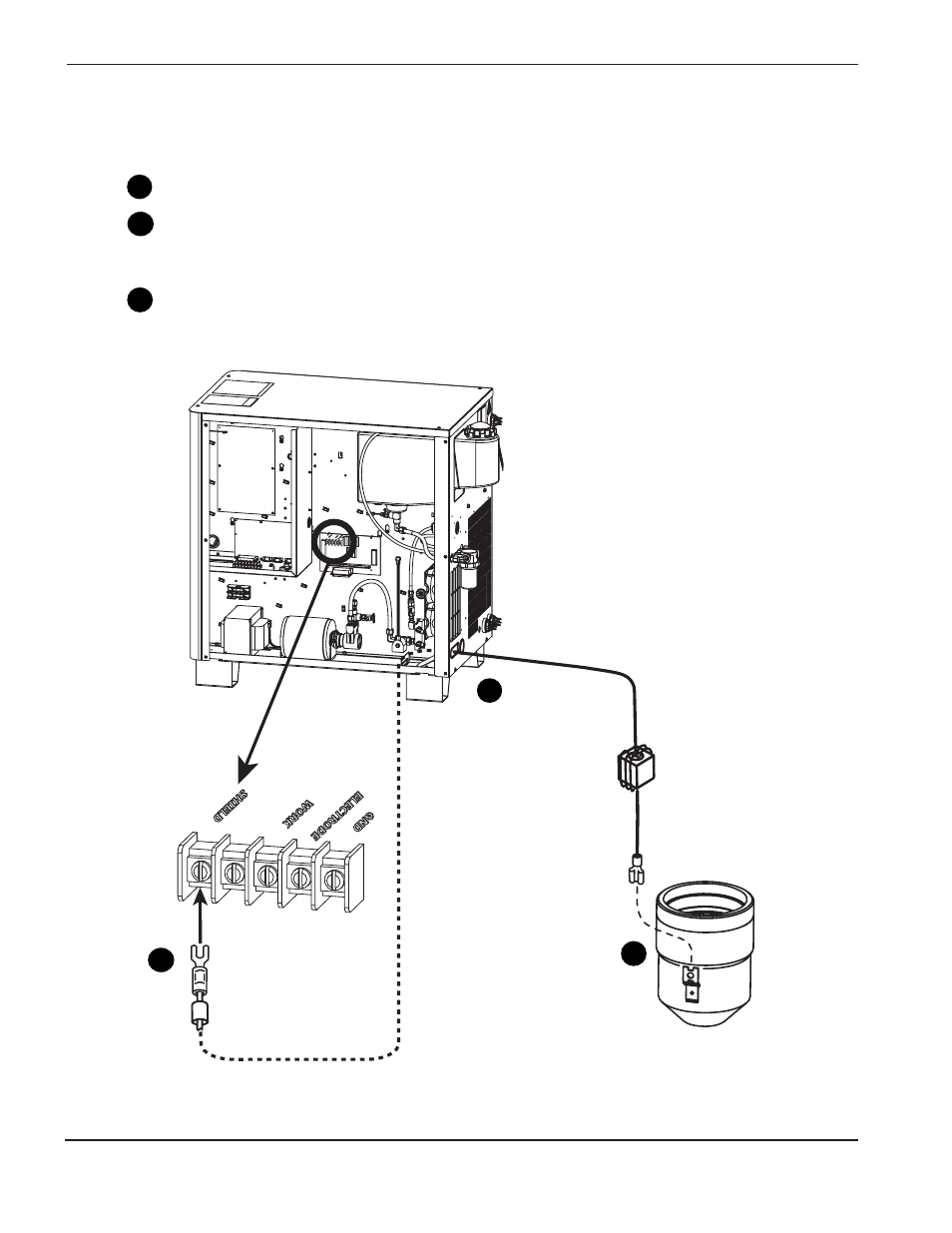

Abbildung 3i-8
Stromübergangsdraht-Anschluß
Stromübergangsdraht
Siehe Abbildungen 3i-8.
Stromübergangsdraht durch die Zugentlastung der Stromquelle hindurch installieren.
Gegabelten Kabelschuh in geeigneter Größe an das Drahtende anbringen und den Draht an der
Anschlussklemme mit der Bezeichnung SHIELD (Schutzschild) der Plasma-Interface-Baukarte
anbringen.
Die andere Seite des Stromübergangsdrahtes an der IHS-Stanzung, die sich an der Brennerkappe
befindet, installieren.
C
B
A
A
B
C
