HT2000LHF INBETRIEBNAHME
6/9/00
Command THC (X-Y)
Betriebsanleitung
3c-5
Pierce Complete+
Pierce Complete-
Hold Ignition-
Hold Ignition+
Plasma Start
Plasma Start
24V -
24V +
8
7
6
5
4
3
2
1
J4
A
B
C
C
THC.79
4
3
2
1
J3
Pilot Arc-
Pilot Arc+
Transfer IN-
Transfer IN+

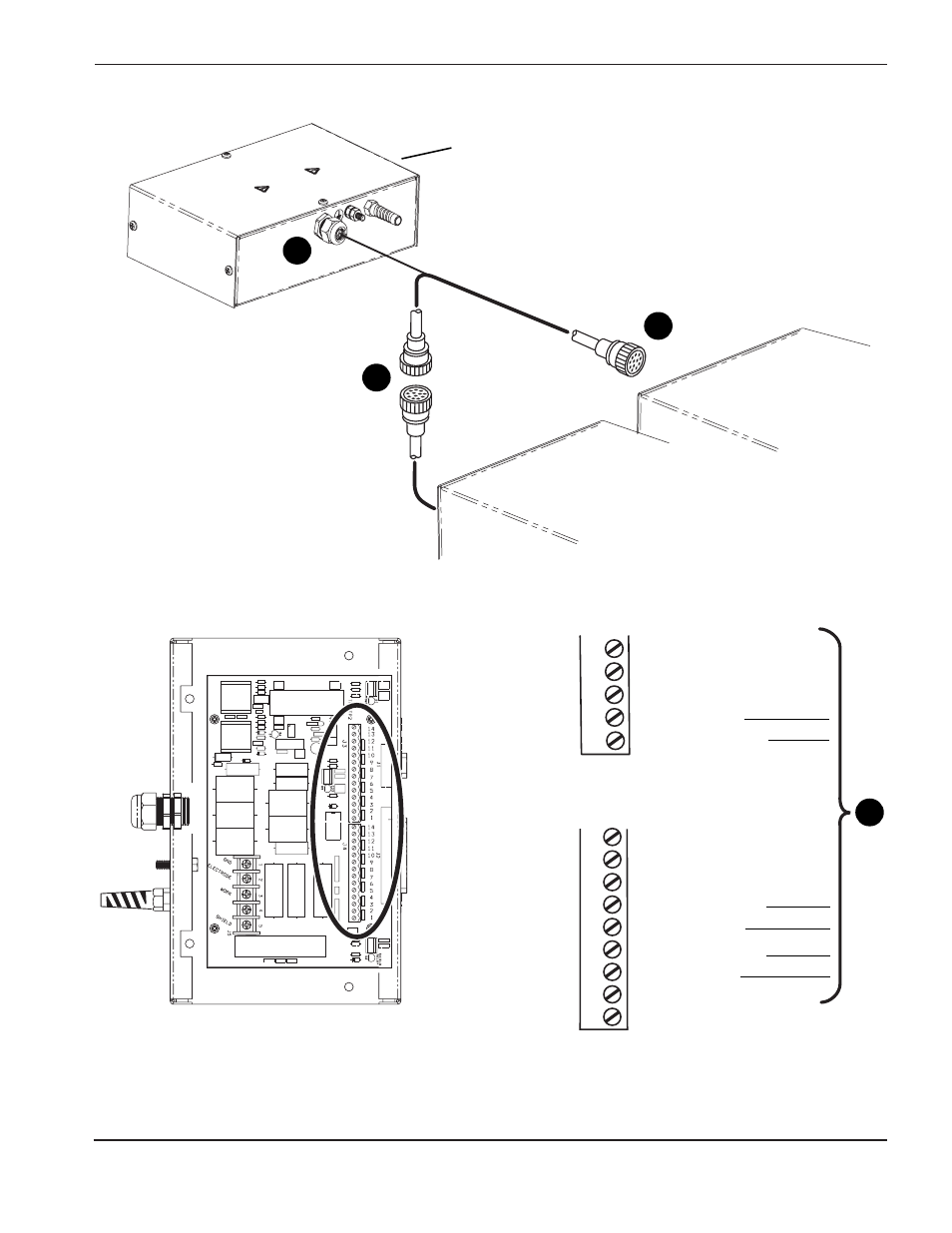

Abbildung 3c-2
HT2000LHF-Stromquellen-Interface-Kabelanschlüsse
Plasma-Interface-Baugruppe
Plasma-Interface-Baugruppe
Stromquelle
CNC
Roter Draht
Schwarzer Draht
Schwarzer Draht
Weißer Draht
Schwarzer Draht
Blauer Draht
Pilotlichtbogen -
Pilotlichtbogen +
Transfer Ein -
Transfer Ein +
Lochstechen beendet -
Lochstechen beendet +
Zündung halten -
Zündung halten +
Plasmastart -
Plasmastart +
24V -
24V +
