HT2000LHF INBETRIEBNAHME
6/9/00
3c-2
Command THC (X-Y)
Betriebsanleitung

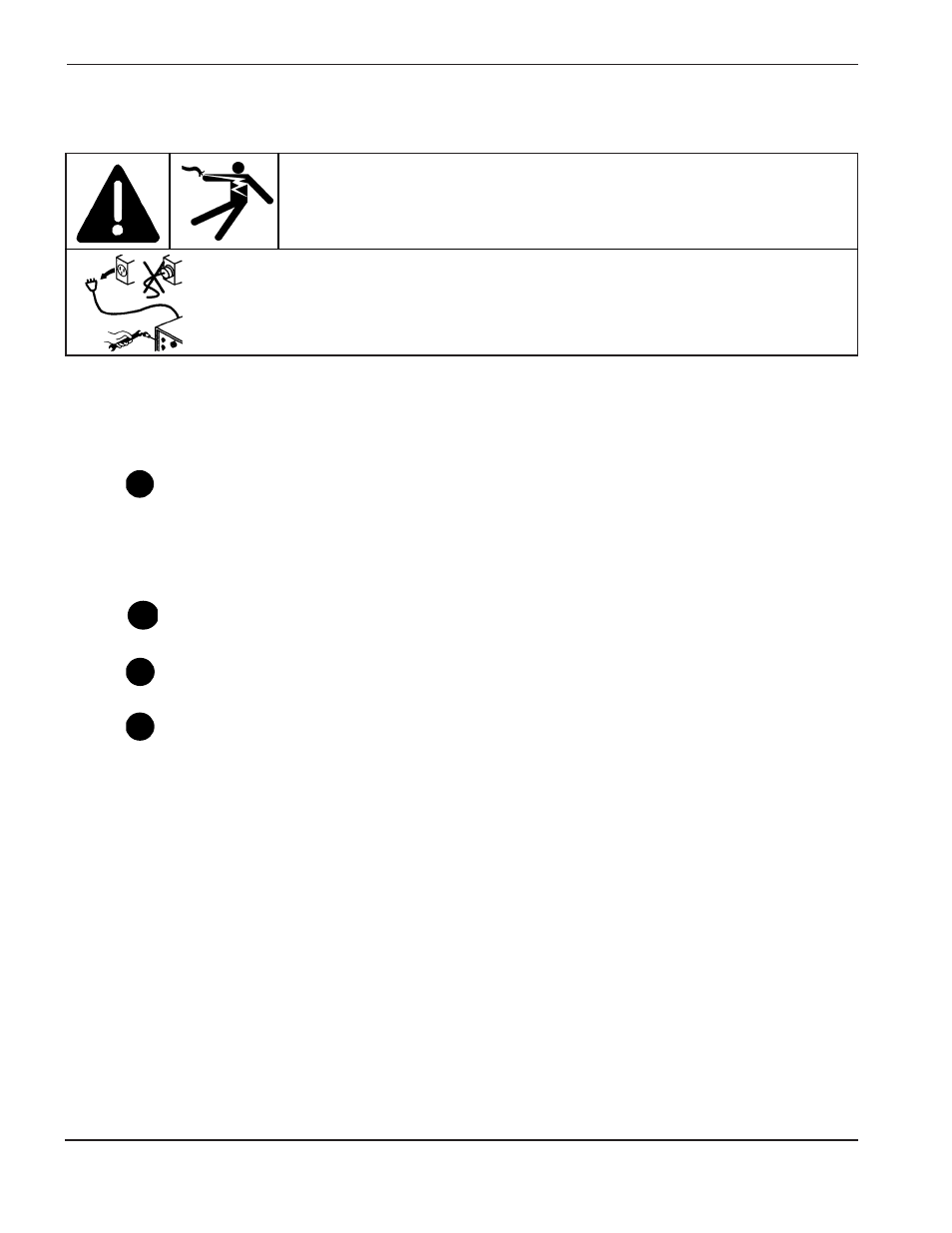

WARNUNG
STROMSCHLAG IST LEBENSGEFÄHRLICH
Vor dem Abnehmen der Stromquellenabdeckung ist jeglicher elektrische Strom
abzuschalten. Druckschalter an der Stromquelle auf OFF (AUS) (0) drücken und
Hauptschalter auf OFF (AUS) stellen. In den USA ist ein Aussperr- und Hinweisverfahren
zu befolgen, bis der Service bzw. die Wartung abgeschlossen ist. In anderen Ländern
sind die entsprechenden örtlichen bzw. nationalen Sicherheitsverfahren zu befolgen.
Siehe Abbildung 3c-1.
1. Für den Zugriff erforderliche Abdeckungen wie erforderlich von der Stromquelle abnehmen.
2. Eingangs-/Ausgangstafel an der Rückseite der Stromquelle auffinden.
3. Abtastdrähte installieren:
Abtastdrähte wie folgt herstellen:
• Ungeschirmte Einzelkabel der Größe AWG Nr. 18 (
≈
0,9 mm
2
), für 600 V oder mehr verwenden.
• Drahtlänge: von der Stromquelle zur Plasma-Interface-Baugruppe, wie erforderlich.
• Nach Installation der Drähte von der Stromquelle zur Plasma-Interface-Baugruppe sind die
entsprechenden gegabelten bzw. geschlossenen Kabelschuhe an den Drahtenden anzubringen.
Einen der Abtastdrähte an den WERKSTÜCKKABEL (+)-Anschluß der Eingangs-/Ausgangstafel
anschließen. Diesen Draht mit der Markierung Positiv (+) versehen.
Den anderen Abtastdraht an den NEGATIVKABEL (-)-Anschluß der Eingangs-/Ausgangstafel
anschließen. Diesen Draht mit der Markierung Negativ (-) versehen.
An der Plasma-Interface-Baugruppe den Negativ (-)-Draht an J5-2-Anschlußklemme mit der
Markierung ELECTRODE (ELEKTRODE) anschließen. Den Positiv (+)-Draht an die J5-3-
Anschlußklemme mit der Markierung WORK (WERKSTÜCK) anschließen.
D
C
B
A
Elektroden- und Werkstückkabel-Abtastdrähte
