INBETRIEBNAHME
6/9/00
Command THC (X-Y)
Betriebsanleitung
3-15

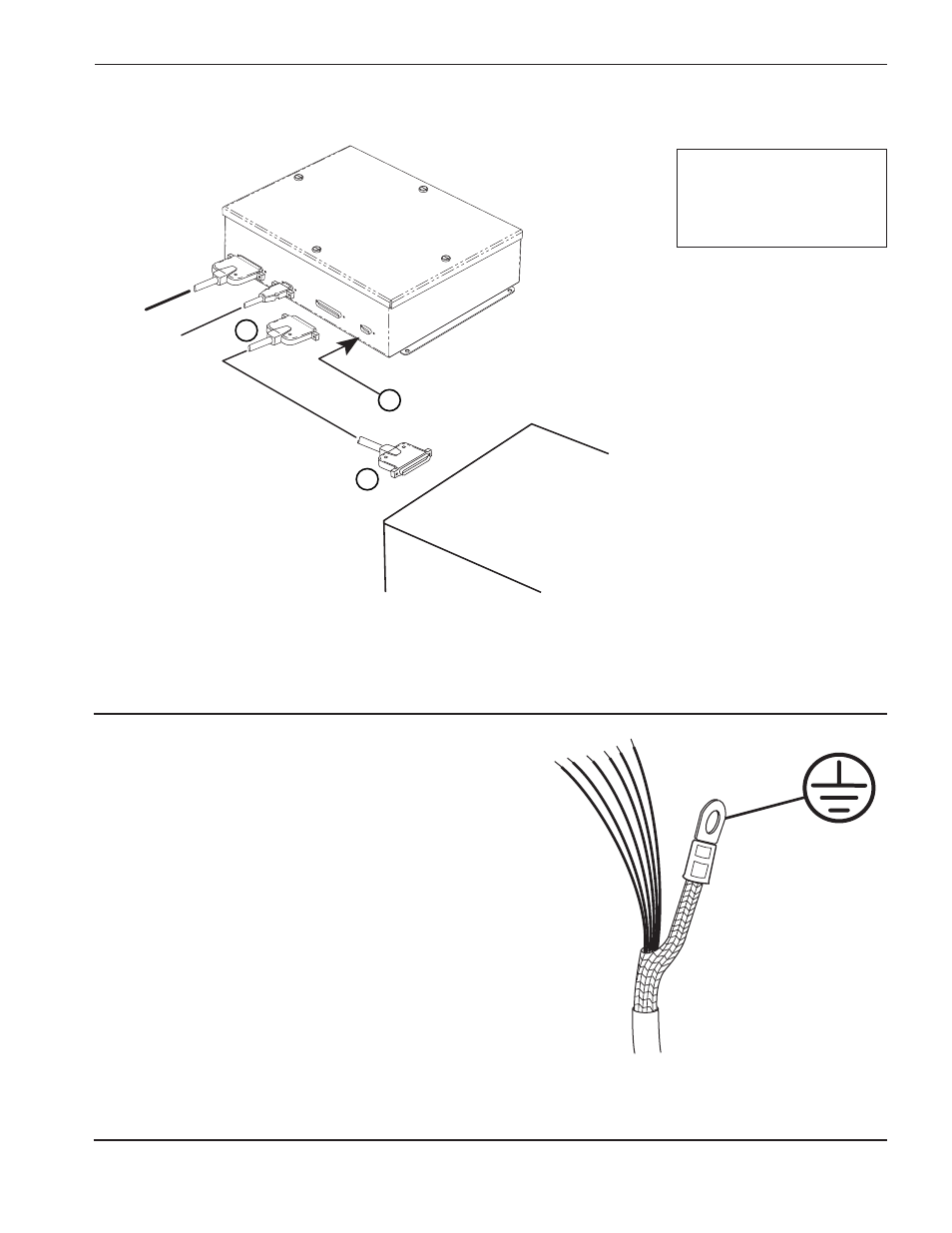

3. Maschinen-Interface-Kabel gemäß Abbildung 3-11 installieren.
Abbildung 3-11
Maschinen-Interface-Kabel
(1) Maschinen-Interface-
Kabel
(2) Nicht verwendet
SHIELD GROUND
Abbildung 3-12
Maschinen-Interface-
Kabelerdung
CNC
4. Wenn die Installation den ausbau einer
Kabelanschlußklemme erfordert, sind alle Drähte –
einschließlich der Abschirmung – ordnungsgemäß
abzuklemmen, sonst könnten Anlagenprobleme
auftreten. Siehe Abb. 3-12.
