WARTUNG
9
Command THC (X-Y)
Betriebsanleitung
5-11

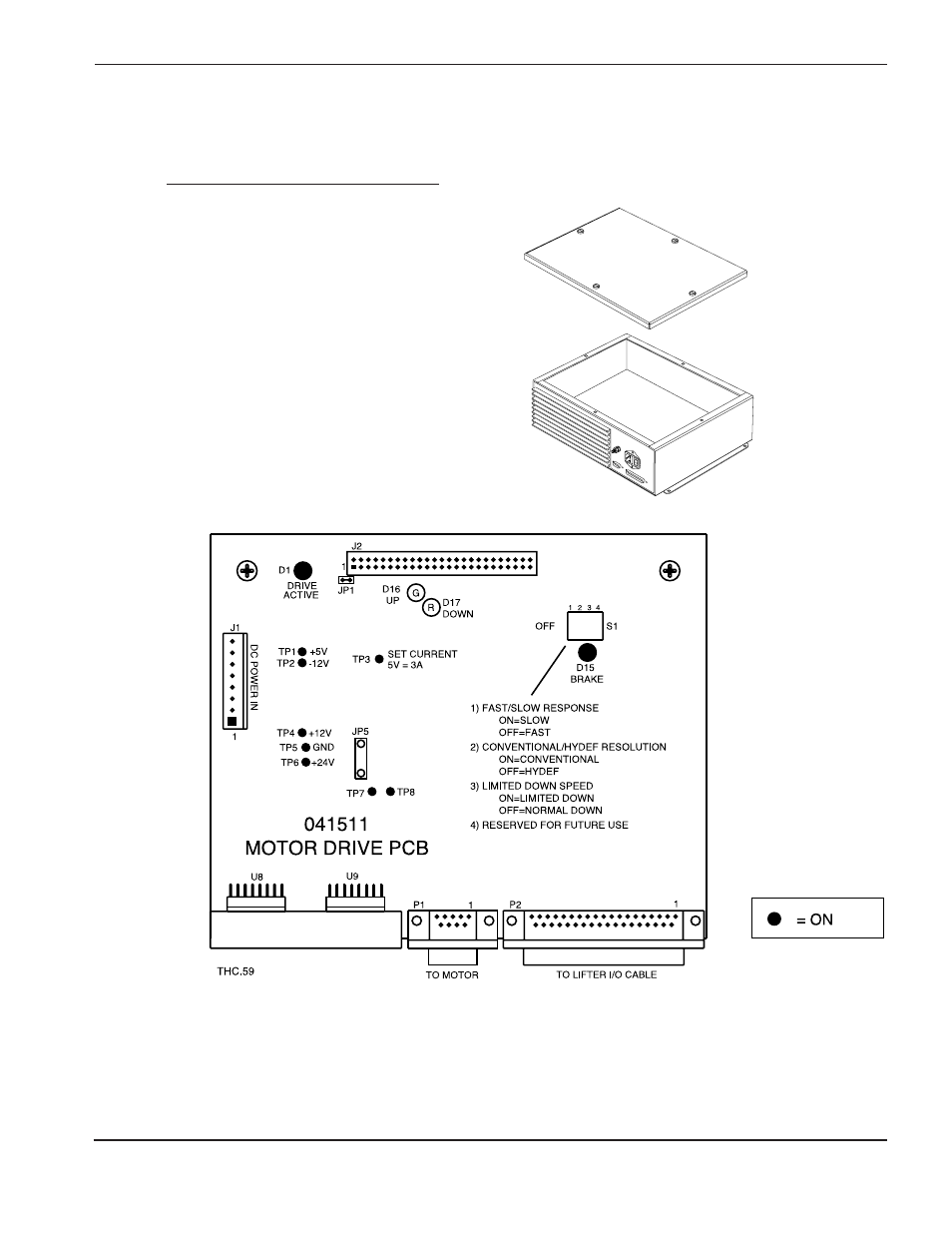

Abbildung 5-5
Baukarte des Motorantriebs
Statusleuchten der Motor-Antriebskarte während des normalen Einschaltens
Die folgenden LEDs befinden sich auf der Baukarte des Motorantriebs im Steuermodul. Siehe Abbildung 5-5.
LED
Signalfunktion
Status
D1
Antrieb aktiv
On
D15
Bremse gelöst
On*
D16
Nach oben
Off
D17
Nach unten
Off
* On = Bremse ist entsperrt
Off = Bremse ist aktiv
