WARTUNG
HPR130 Auto-Gas
Betriebsanleitung
5-23
1

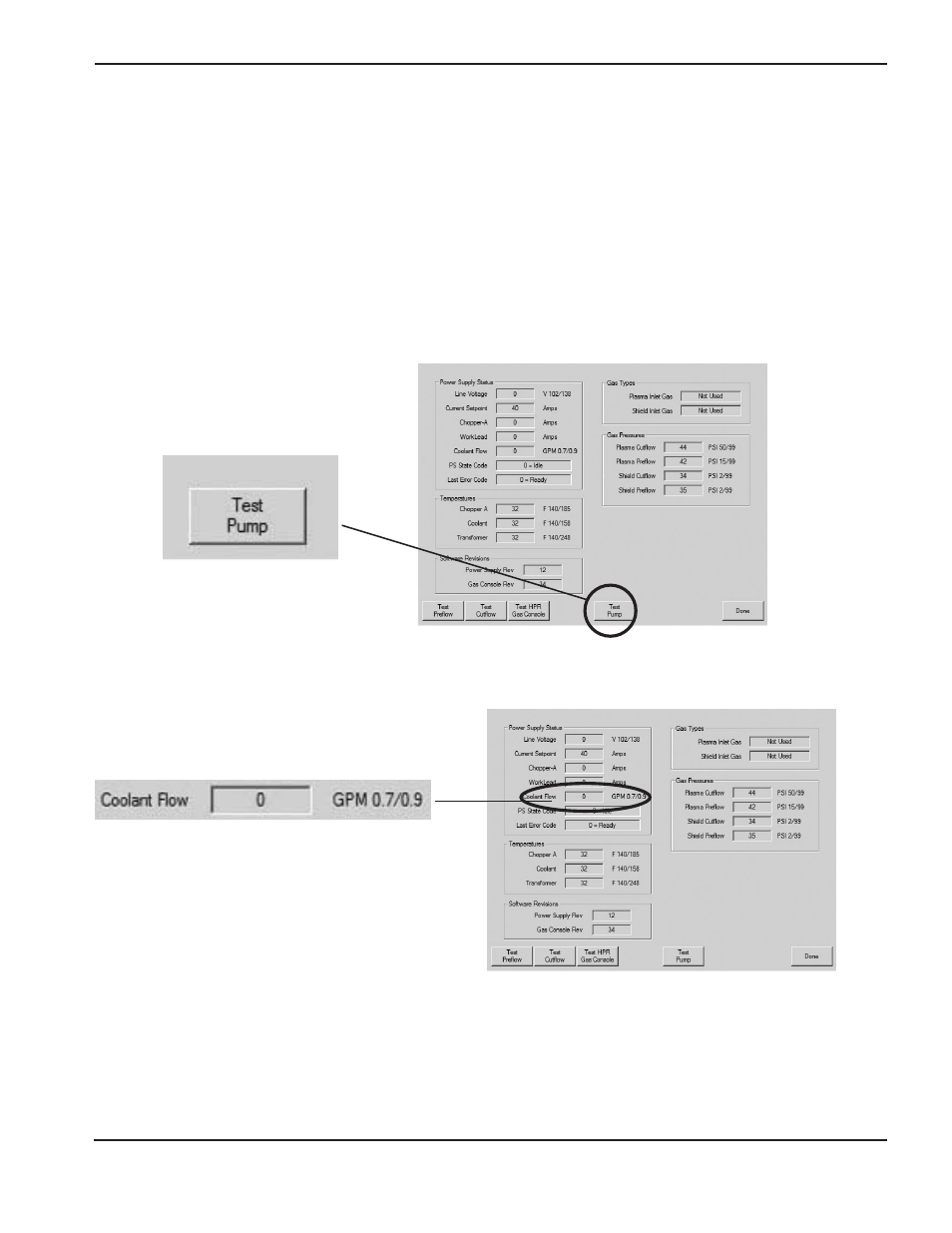

1. Stromzufuhr EINSCHALTEN. Pumpe unter Verwendung des Knopfes ‚manuelle Pumpensteuerung’ am CNC-
Bildschirm manuell EINSCHALTEN. Kühlmittel 60 Sekunden lang fließen lassen.
2. Kühlmitteldurchflussmenge am CNC-Bildschirm ablesen. Ein korrekter Kühlmitteldurchfluss liegt bei mehr als (>)
2,65 l/min.
3. Liegt der Kühlmitteldurchfluss bei weniger als (<) 2,65 l/min, ist das Spannungssignal vom Durchflussschalter zu
überprüfen.
Testverfahren für den Kühlmitteldurchfluss
Die Steuer-Baukarte (PCB3) erhält ein Spannungssignal vom Durchflussschalter, das von der Kühlmittel-
Durchflussmenge (l/min) abhängig ist. Eine Spannung von 0,67 VDC am Durchflusschalter entspricht 2,3 Liter pro
Minute. Die PCB3 lässt die Anlage arbeiten, wenn das Spannungssignal 0,67 VDC oder mehr hat. Zeigt die
Wählkonsole einen Kühlmitteldurchflussfehler (093) an, ist es erforderlich, die Anlage AUSZUSCHALTEN und dann
wieder EINZUSCHALTEN und den folgenden Test durchzuführen, um festzustellen, ob das Problem am
Kühlmitteldurchfluss oder am Durchflussschalter liegt.
