INBETRIEBNAHME
HPR130 Auto-Gas Betriebsanleitung 3-33
2
Netz-Trenn-Schalter
Der Netz-Trenn-Schalter dient der Unterbrechung (Isolierung) der Netzversorgung. Diesen
Schalter in der Nähe der Stromquelle installieren, damit der Bediener ihn leicht erreichen kann.
Der Netz-Trenn-Schalter ist von qualifiziertem Personal entsprechend den nationalen und
örtlichen Richtlinien zu installieren.
Der Schalter muß:
• in „AUS”-Stellung die elektrische Anlage isolieren und alle stromführenden Teile von der
Netzversorgung trennen,
• eine eindeutige Markierung der „AUS”- und „EIN”-Stellung haben, und zwar mit
„O” (AUS) und „I” (EIN),
• einen externen Bedienergriff haben, der in “AUS”-Stellung abgeschlossen werden kann,
• einen strombetriebenen Mechanismus enthalten, der als Notstop fungiert,
• mit trägen Schmelzsicherungen installiert sein, um einen korrekten Unterbrechungsgrad (siehe obige Tabelle)
zu gewährleisten.
Stromerfordernisse
Allgemeines
Alle Schalter, trägen Sicherungen und Netzkabel werden vom Kunden beigestellt und
müssen entsprechend den nationalen und örtlichen Gesetzen für Elektrizität ausgewählt
werden. Die Installation muss von einem zugelassenen Elektriker vorgenommen werden.
Es ist ein separater Primärleitungs-Netztrennschalter für die Stromquelle zu einzusetzen.
Anmerkung: Die Hauptversorgungsschutzvorrichtung (Schutzschalter oder
Sicherung) muss so dimensioniert sein, dass alle Abzweig-
Versorgungslasten sowohl für Einschaltstrom als auch Dauerstrom verarbeitet werden können.
Die Stromquelle muss in einen der Abzweig-Versorgungsschaltkreise hinein verdrahtet sein.
Die Stromquelle hat einen Dauerstrom, der in der unten angegebenen Tabelle aufgelistet ist,
und hat einen Einschaltstrom, der dem Zehnfachen des Nenneingangsstroms spricht und der
bis zu 0,2 Sekunden oder 10 Leitungstakten andauern kann.
Netzkabel
Die Kabelstärken sind vom Abstand zwischen Steckdose und Hauptschalttafel abhängig. Die empfohlenen Kabelstärken
in der obigen Tabelle wurden dem 1990er Handbuch für U.S. National Electric Code (US-
Elektroinstallationsvorschriften), Tabelle 310.16 entnommen. Es ist ein vieradriges Netzstromkabel des Typs SO mit
einem Wärmeleitwert von 60 °C zu verwenden. Die Installationen sind von qualifiziertem Personal auszuführen.

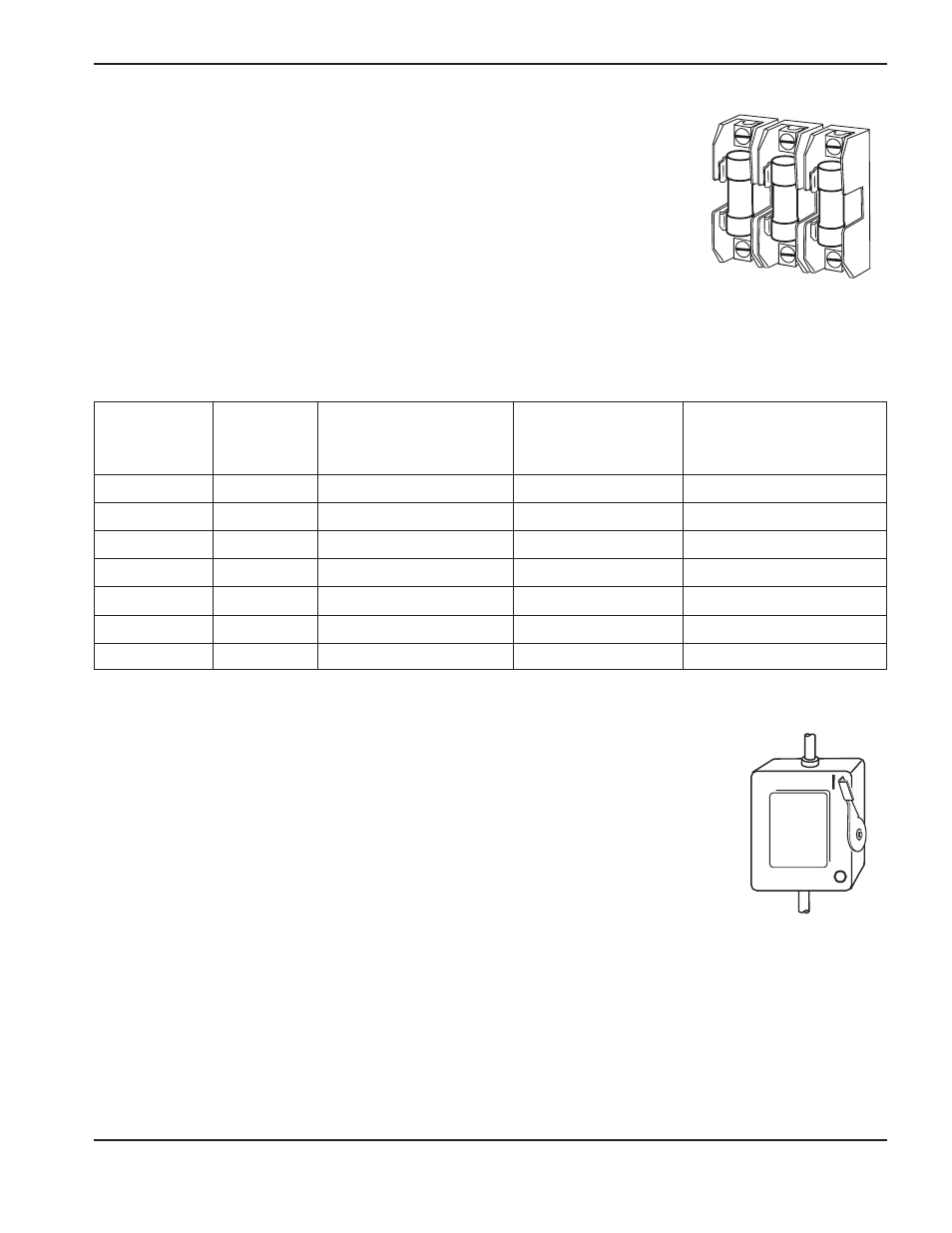

FUSE
SWITCH BOX
Anmerkung: Die Empfehlungen für Kabelquerschnitte nach der AWG (Amerikanische Norm für Drahtquerschnitte)
sind der Tabelle 310-16 des Handbuchs der nationalen Elektrizitätsgesetze (USA) entnommen.
Empfohlene Empfohlene Kabelgröße
Netz- Netzstrom Größe der trägen bei 15 m maximaler Länge
spannung Phase bei 19,5 kW Ausgang Sicherung Bemessen für 60 °C
200/208 VAC 3 62/58 A 85 A 26,7 mm 2 (3 AWG)
240 VAC 3 52 A 65 A 21,1 mm 2 (4 AWG)
380 VAC 3 33 A 40 A 8,3 mm 2 (4 AWG)
400 VAC 3 32 A 40 A 8,3 mm 2 (8 AWG)
440 VAC 3 28 A 35 A 8,3 mm 2 (8 AWG)
480 VAC 3 26 A 35 A 8,3 mm 2 (8 AWG)
600 VAC 3 21 A 30 A 5,3 mm 2 (10 AWG)
