INBETRIEBNAHME
3-22 HPR130 Auto-Gas Betriebsanleitung
1
Draht- Stift- Eingabe/ Eingabe/ Anmer-
farbe nummer Ausgabe Signalname Funktion Ausgabe kungen
Schwarz 1 Eingabe Rx - Serieller Empfänger RS-422 Ausgabe
Rot 20 Eingabe Rx + Serieller Empfänger RS-422 Ausgabe
Schwarz 2 Ausgabe Tx - Serieller Sender RS-422 Eingabe
Grün 21 Ausgabe Tx + Serieller Sender RS-422 Eingabe
Schwarz 3 RS-422 schutzleiter RS-422 serieller Schutzleiter
Blau 22 Keine Unbenutzt
Schwarz 4 Ausgabe Vorschub 1 E (-) Eingabe 2 & 3
Gelb 23 Ausgabe Vorschub 1 C (+) Eingabe
Schwarz 5 Ausgabe Fehler E (-) Informiert die CNC, dass ein Fehler aufgetreten ist. Eingabe 2
Braun 24 Ausgabe Fehler C (+) Eingabe
Schwarz 6 Ausgabe Stromabsenkungsfehler E (-) Informiert die CNC, dass ein Fehler bei der Stromabsenkung Eingabe 2
Orange 25 Ausgabe Stromabsenkungsfehler C (+) aufgetreten ist.
Rot 7 Ausgabe Nicht bereit E (-) Meldet der CNC, dass die Plasmaanlage zum Zünden eines Eingabe 2
Weiß 26 Ausgabe Nicht bereit C (+) Lichtbogens nicht bereit ist.
Rot 8 Ausgabe Vorschub 2 E (-) Eingabe 2 & 3
Grün 27 Ausgabe Vorschub 2 C (+) Eingabe
Rot 9 Ausgabe Vorschub 3 E (-) Eingabe 2 & 3
Blau 28 Ausgabe Vorschub 3 C (+) Eingabe
Rot 10 Ausgabe Vorschub 4 E (-) Eingabe 2 & 3
Gelb 29 Ausgabe Vorschub 4 C (+) Eingabe
Rot 11 Keine Unbenutzt
Braun 30 Keine Unbenutzt
Rot 12 Eingabe Ecke - Die CNC informiert die Plasmaanlage, dass eine Ecke herannaht und dass Ausgabe 1
Orange 31 Eingabe Ecke + sie den Schneidstrom verringern soll (der Schneidstrom ist CNC-wählbar Ausgabe
oder standardgemäß auf 50 % des Schneidstroms eingestellt).
Grün 13 Eingabe Lochstechen - Die CNC informiert die Plasmaanlage, dass die Sekundär-Vor Ausgabe 1
Weiß 32 Eingabe Lochstechen + ström ung aufrecht zu erhalten ist, bis die CNC das Signal freigibt.
Grün 14 Eingabe Halten - Ausgabe 1
Blau 33 Eingabe Halten +
Grün 15 Eingabe Start - Die CNC startet den Plasmalichtbogen. Ausgabe 1
Gelb 34 Eingabe Start + Ausgabe
Grün 16 Keine Unbenutzt
Braun 35 Keine Unbenutzt
Grün 17 Keine Unbenutzt
Orange 36 Stromschutzleiter Schutzleiter
Weiß 18 Stromschutzleiter Schutzleiter
Schwarz 37 CNC +24 VDC verfügbare 24 VDC (maximal 200 Milliampere) Siehe Anmerkungen. 4
19 CNC +24 VDC Nicht angeschlossen

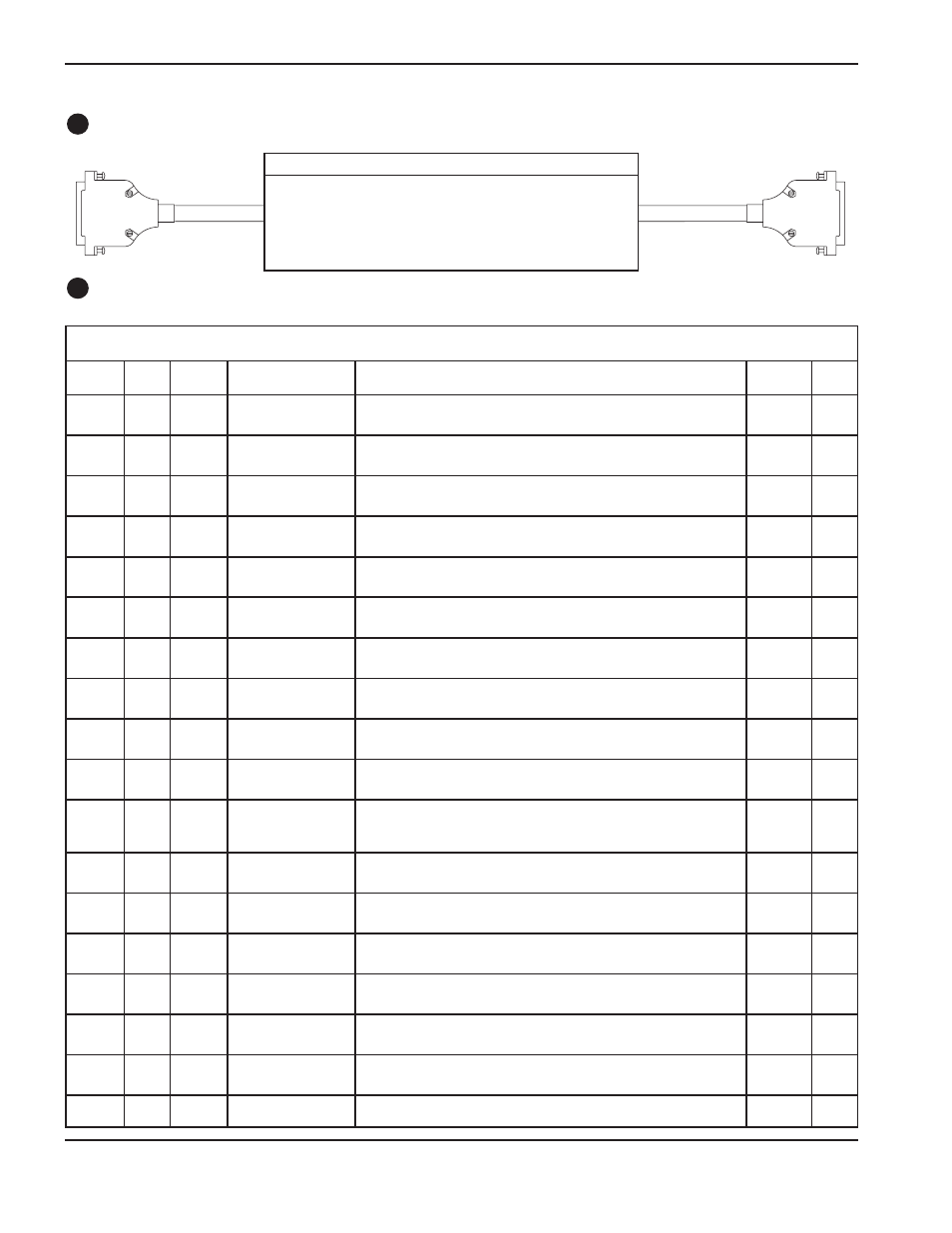

Schnittstellenkabel zwischen Stromquelle und CNC 8
zu J 300
Stromquelle CNC
Optionales Mehrfachanlagen-CNC-Schnittstellenkabel (siehe Schemata mit Informationen zur Installation) 9
Informiert die CNC, dass eine Lichtbogenübertragung stattgefunden hat und
dass mit dem Maschinenvorschub begonnen wird, sobald an der CNC die Zeit
für die Lochstechverzögerung abgelaufen ist.
Informiert die CNC, dass eine Lichtbogenübertragung stattgefunden hat und
dass mit dem Maschinenvorschub begonnen wird, sobald an der CNC die Zeit
für die Lochstechverzögerung abgelaufen ist.
Informiert die CNC, dass eine Lichtbogenübertragung stattgefunden hat und
dass mit dem Maschinenvorschub begonnen wird, sobald an der CNC die Zeit
für die Lochstechverzögerung abgelaufen ist.
Informiert die CNC, dass eine Lichtbogenübertragung stattgefunden hat und
dass mit dem Maschinenvorschub begonnen wird, sobald an der CNC die Zeit
für die Lochstechverzögerung abgelaufen ist.
Ohne Command-Brennerhöhenverstellung wird es nicht benötigt. Die Command-
Brennerhöhenverstellung verlangt während des Anfangshöhensensorbetriebes ein
Signal für die Vorströmung der Gase.
Teile-Nr. Länge Teile-Nr. Länge
123210 3 m (10 ft) 123741 25 m (82 ft)
123211 4.5 m (15 ft) 123742 35 m (115 ft)
123022 7.5 m (25 ft) 123220 45 m (150 ft)
123314 10 m (35 ft) 123852 60 m (200 ft)
123023 15 m (50 ft) 123853 75 m (250 ft)
123851 20 m (65 ft)
