WARTUNG
HPR130 Auto-Gas
Betriebsanleitung
5-37
• Liegt die Spannung bei 311 VDC, Sicherung (F3) wieder installieren und Spannung wie oben messen. Eine
niedrige Spannungsanzeige bedeutet bei dieser Methode, dass es entweder einen externen Kurzschluss
gibt oder dass ein Chopper defekt ist.
• Nachprüfen, ob der Fehlercode die Nummer 020 hat (kein Pilotlichtbogen ertastet) und Chopper
austauschen.
6. Wenn der Chopper keine Ausgangsleistung von +311 VDC erbringt, nachprüfen, ob LED2 und D2 leuchten. Sind
sie erloschen, ist nachzuprüfen, ob 120 V zu JP9.6, Stifte 1 und 2, am Chopper führen. Sind an JP9.6 keine 120 V
vorhanden, Verdrahtung zur Stromverteiler-Baukarte untersuchen. Jegliche defekten Komponenten reparieren bzw.
austauschen. Ebenso ist nachzuprüfen, ob LED1 leuchtet, wenn der START-Befehl gegeben wird. Leuchtet LED1
nicht, wenn der START-Befehl gegeben wird, ist nachzuprüfen, ob J9.1 richtig am Chopper sitzt. Verdrahtung von
J9.1 zur Steuerbaukarte untersuchen. Sind Verdrahtung und Anschlüsse in Ordnung, Steuerbaukarte austauschen.
7. Hat ein Chopper noch immer keine Ausgangsleistung von +311 VDC, nachdem diese Anweisungen ausgeführt
worden sind, Chopper austauschen.

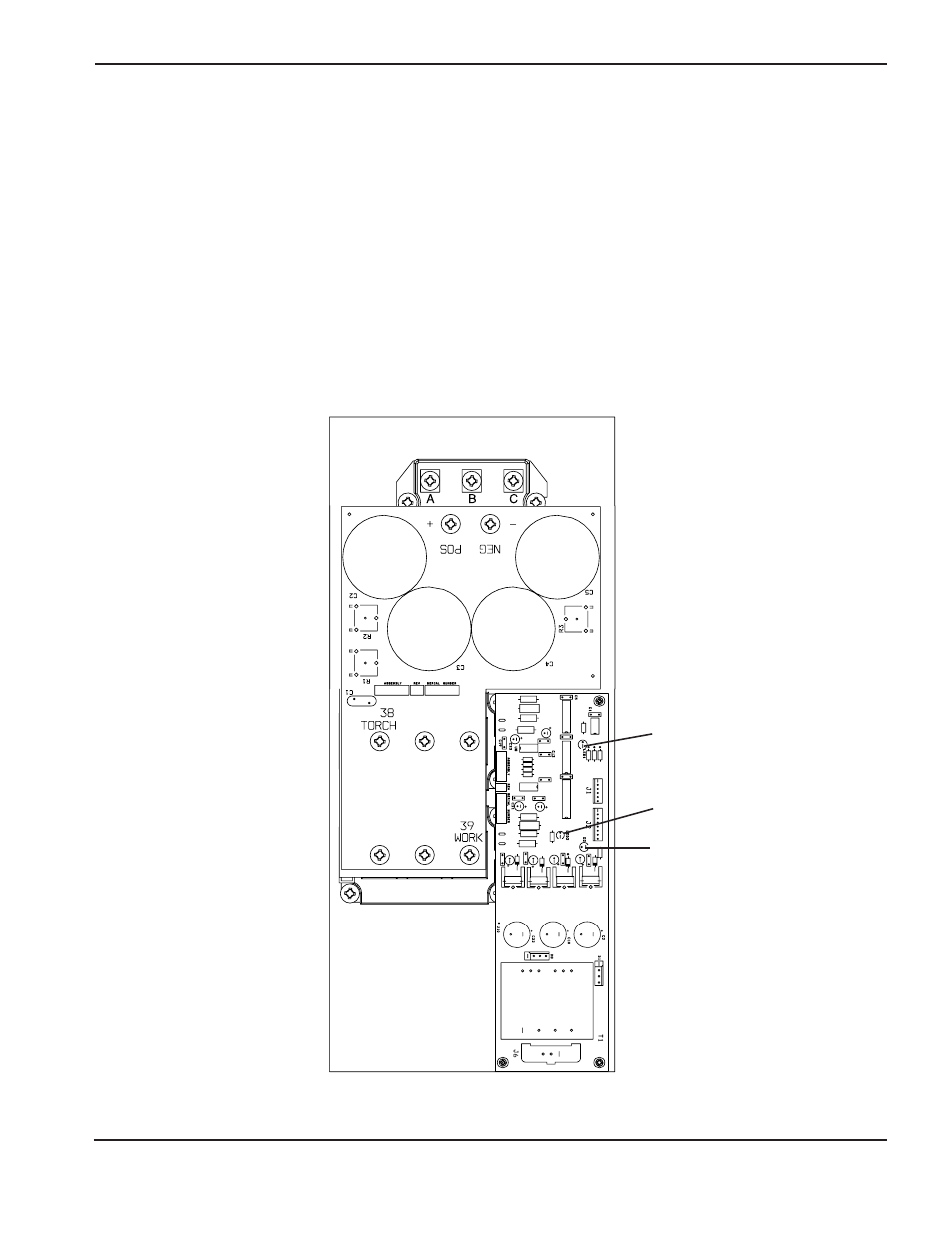

Choppermodul – Vorderansicht
Eingangs-
gleichrichter
Eingangsbrücke
(3-Phasen-AC-Eingangsleistung)
LED1
D2
LED2
