INBETRIEBNAHME
3-8
HPR130 Auto-Gas
Betriebsanleitung

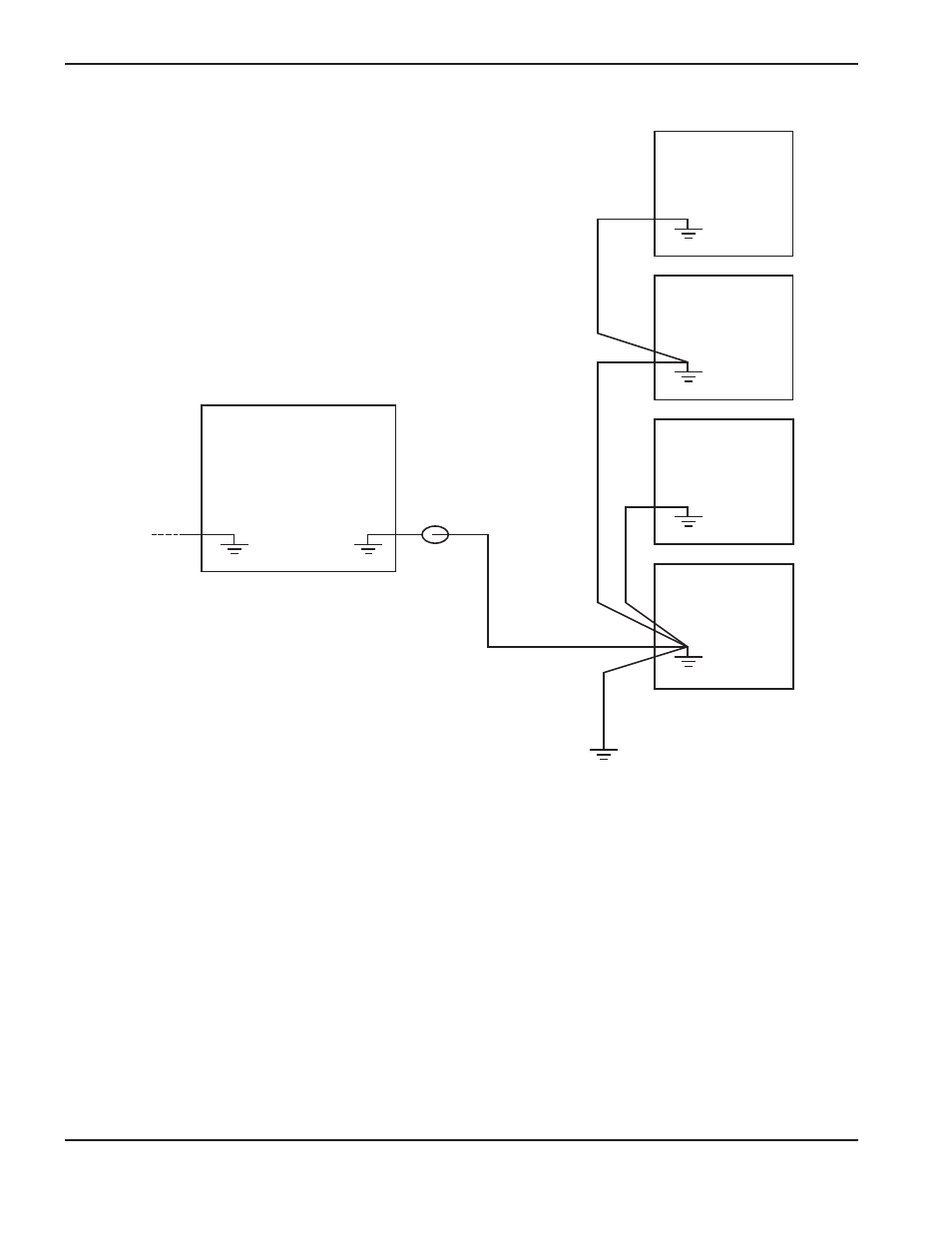

Abbildung 2 Ausweich- Erdungsanschluß-Konfiguration
Die bevorzugte Kabelverlegung für diese Konfiguration ist abgebildet, jedoch ist es akzeptabel, die Schutzleiter für die
Wählkonsole und andere Ausrüstung zur Zündkonsole zu verketten. Die Hochfrequenzkonsole sollte NICHT „in
Schleifen” durch die anderen Komponenten hindurch zum Arbeitstisch verlegt werden.
Plasma-Stromquelle
(Abschirmung)
(Abschirmung)
Netzkabelerdung
Ferrit-
Drosselwiderstand
Ergänzende
Erdungsstange
Wählkonsole
Dosierkonsole
Zündkonsole
Arbeitstisch
(Abschirmung)
(Abschirmung)
