WARTUNG
HPR130 Auto-Gas
Betriebsanleitung
5-27

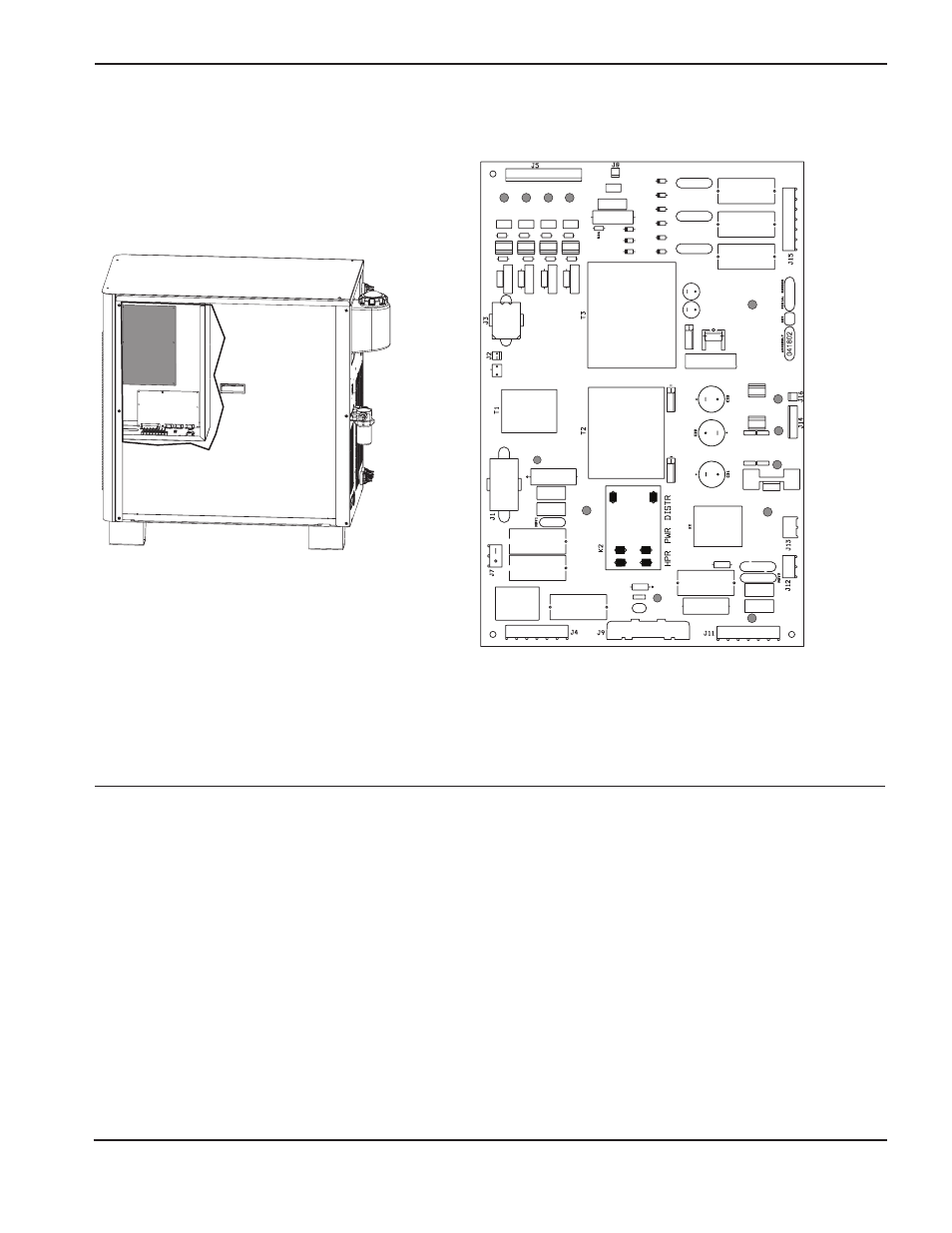

Stromquellen-Stromverteiler-Baukarte PCB2
LED-Liste der Stromverteiler-Baukarte
LED
Ausgang
Farbe
D1
Schaltschütz
Rot
D2
Pilotlichtbogenrelais
Rot
D3
120 VAC (geschaltet)
Grün
D5
Hochfrequenzzündung
Rot
D7
Überspannungswahl
Rot
D12
24 VAC (geschaltet)
Grün
D23
240 VAC (geschaltet)
Grün
D25
+ 24 VDC
Rot
D26
Pumpenmotor
Grün
D31
+ 5 VDC
Rot
D32
- 15 VDC
Rot
D33
+ 15 VDC
Rot
D35
24 VAC
Grün
D23
D12
D26
D31
D32
D33
D3
D25
D1
D7
D5
D2
D35
