WARTUNG
HPR130 Auto-Gas
Betriebsanleitung
5-33

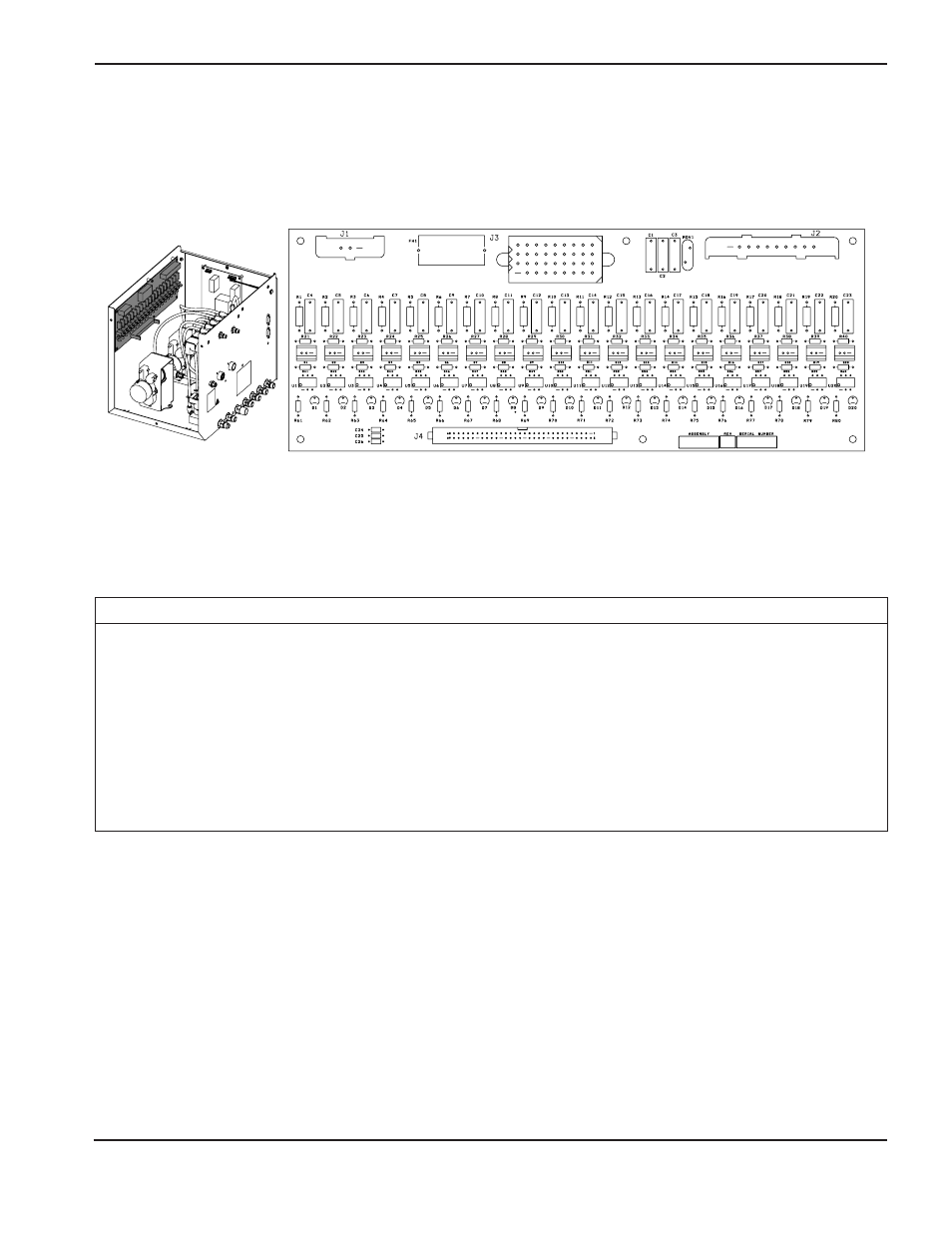

AC-Ventiltreiber-PCB3 der Wählkonsole
LED
Signalname
Farbe
LED
Signalname
Farbe
D1
SV1
Rot
D11
SV11
Rot
D2
SV2
Rot
D12
SV12
Rot
D3
SV3
Rot
D13
SV13
Rot
D4
SV4
Rot
D14
SV14
Rot
D5
SV5
Rot
D15
Unbenutzt
Rot
D6
SV6
Rot
D16
Dosierkonsolen-Entlüftungssolenoid
Rot
D7
SV7
Rot
D17
MV1 schließen
Rot
D8
SV8
Rot
D18
MV1 öffnen
Rot
D9
SV9
Rot
D19
MV2 schließen
Rot
D10
SV10
Rot
D20
MV2 öffnen
Rot
