4/2/97
ANHANG A – ELEKTROMAGNETISCHE KOMPATIBILITÄT (EMC)
a-4 MAX200 (Handbrenner) Betriebsanleitung
2. Die vier Filterabdeckungsschrauben lösen und die Abdeckung entfernen, damit die
Netzspannungsspannungsanschlüsse zu TB1 (siehe Abb. a-2) erreichbar sind.
3. Das Netzkabel durch die Zugentlastung einführen (siehe Abb. a-1).
4. Leitung L1 an U-, L2 und L3 an W-Anschluß von TB1 (siehe Abb. a-3) legen. Es ist sicherzustellen, daß alle
Anschlüsse fest sind, um übermäßige Überhitzung zu vermeiden.
5. Erdungsleitung an den Anschluß mit der Markierung PE an TB1 anschließen (siehe Abb. a-3).

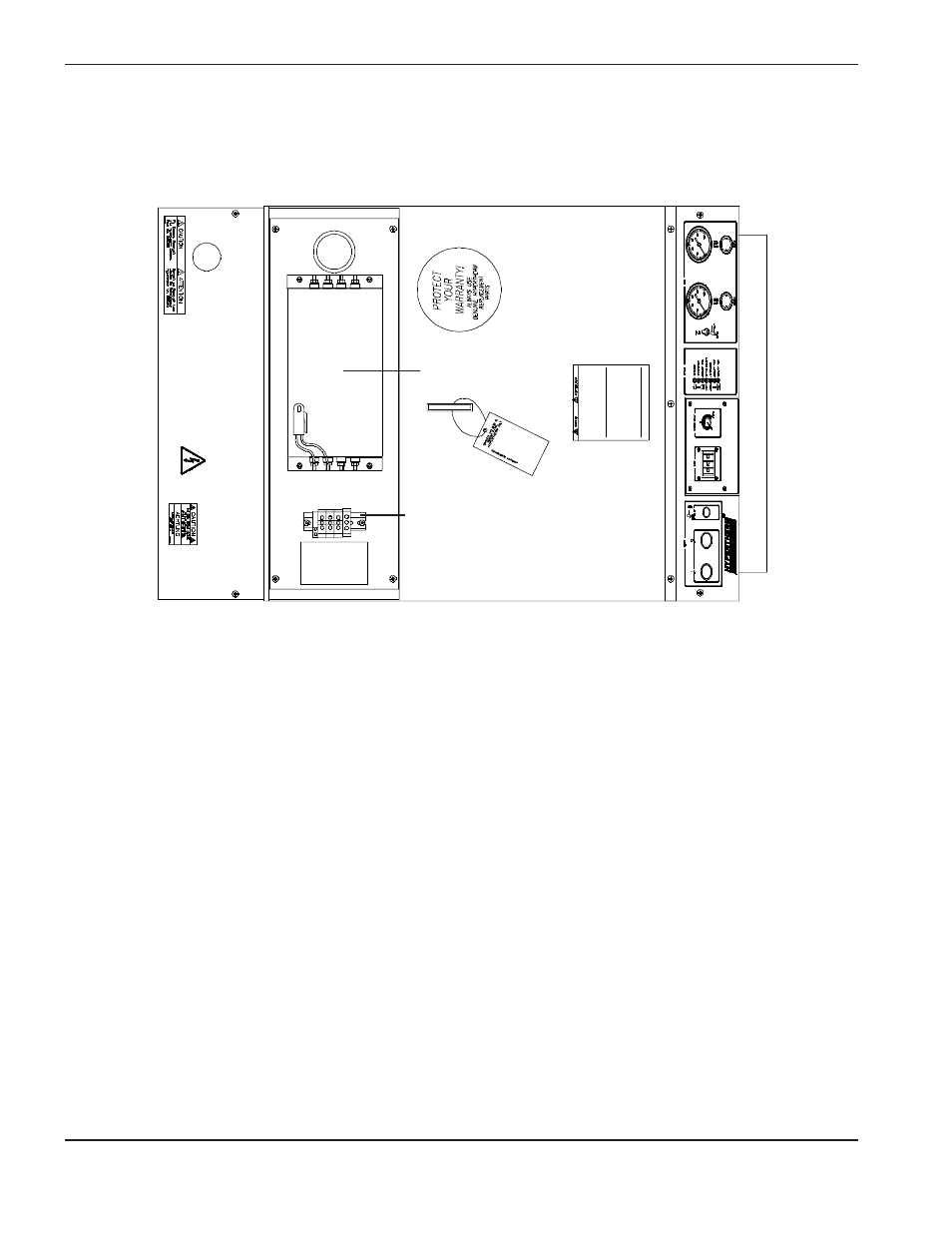

Abbildung a-2 Stromquelle MAX200 mit abgenommener Abdeckung des elektromagnetischen
Interferenz-Filters – Ansicht von oben
TB1
Filter
