ANHANG–LUFTFILTERUNG
HYPERTHERM Plasmaschneidsysteme
5/12/98
Filterung der von einem Kompressor Kommenden Luft
Die Gasreinheit ist entscheidend für die Maximierung der Verschleißteil-Standzeit sowie für das qualitativ
hochwertige Schneiden, das die Hypertherm-Plasmaanlage erreichen kann.
Sowohl Plasma- als auch Sekundärgas müssen rein, trocken und ölfrei sein, und die Druckluft muß in dem für die
Plasmaanlage festgelegten Druck und der Durchflußrate bereitgestellt werden. Enthält die Luftzufuhr Feuchtigkeit,
Öl- oder Schmutzpartikel, verringert sich die Schnittgüte und die Standzeit der Verschleißteile verkürzt sich,
wodurch sich die Produktionskosten erhöhen.
Zur Optimierung der Verschleißteil-Standzeit und der Schnittgüte empfiehlt Hypertherm einen dreistufigen
Filterungsprozeß für Kompressorluft, um die Verunreinigungen aus der Luftzufuhr zu beseitigen.
Anordnung
1. In der ersten Filterstufe (Druckluft-Eingang) sollten mindestens 99 % aller Partikel und Flüssigkeiten von
5 Mikron und größer beseitigt werden. Hypertherm empfiehlt beim Einsatz von Hypertherm-Plasmaanlagen den
Hankison „C“ oder „T“-Serie-Centriflex-Luft-Abscheider/Filter oder das Gerät eines anderen Herstellers mit
vergleichbaren Spezifikationen.
2. Die zweite Stufe sollte aus einem Öl (-Dampf)-Abscheider bestehen. Dieser Filter sollte 99,99 % aller Partikel
von 0,025 Mikron und größer beiseitigen. Hypertherm empfiehlt beim Einsatz von Hypertherm-Plasmaanlagen
den Hankison „A“-Serie-Aerolescer*-Filter oder das Gerät eines anderen Herstellers mit vergleichbaren
Spezifikationen.
3. Die dritte und letzte Filterstufe (Druckluft-Ausgang zur Plasmaanlage) sollte ein Aktivkohle-Absorptionsfilter
sein, der 99,999% allen Öls oder aller Kohlenwasserstoff- verbindungen entfernt, die in den vorhergehenden
Stufen nicht aufgefangen wurden. Hypertherm empfiehlt beim Einsatz von Hypertherm-Plasmaanlagen den
Hankison „H“-Serie-Hypersorb-Filter oder das Gerät eines anderen Herstellers mit vergleichbaren
Spezifikationen.
HYPERTHERM Plasmatechnik GmbH liefert eine geeignete Filterkombination unter Nr. 000230.

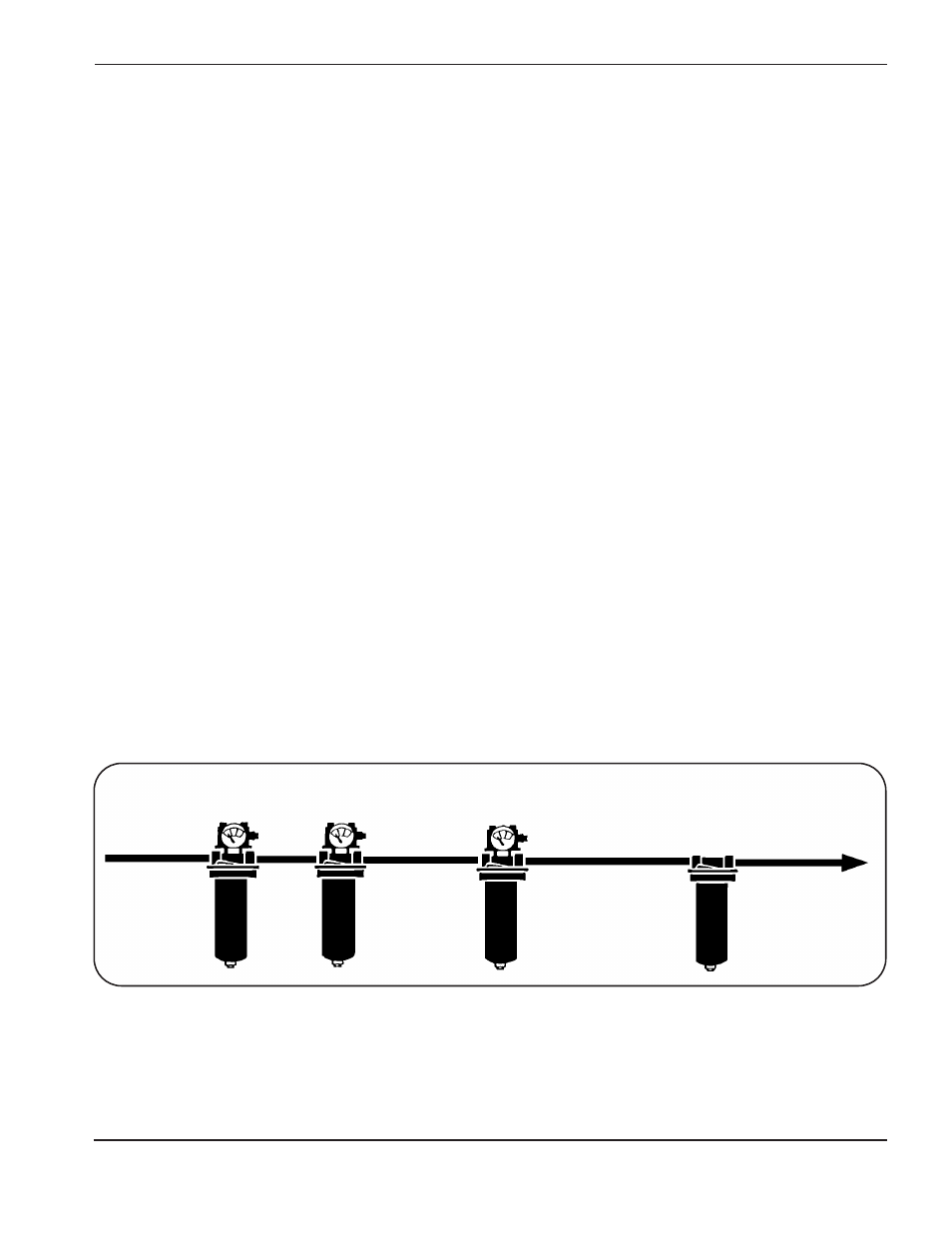

Drei-Stufen-Filterkombination
von der Luft-
versorgung
zur
Plasmaanlange
C- oder T-Serie
(Wasser und Partikel)
A-Serie
(Öl)
H-Serie
(Öldunst)
