INBETRIEBNAHME

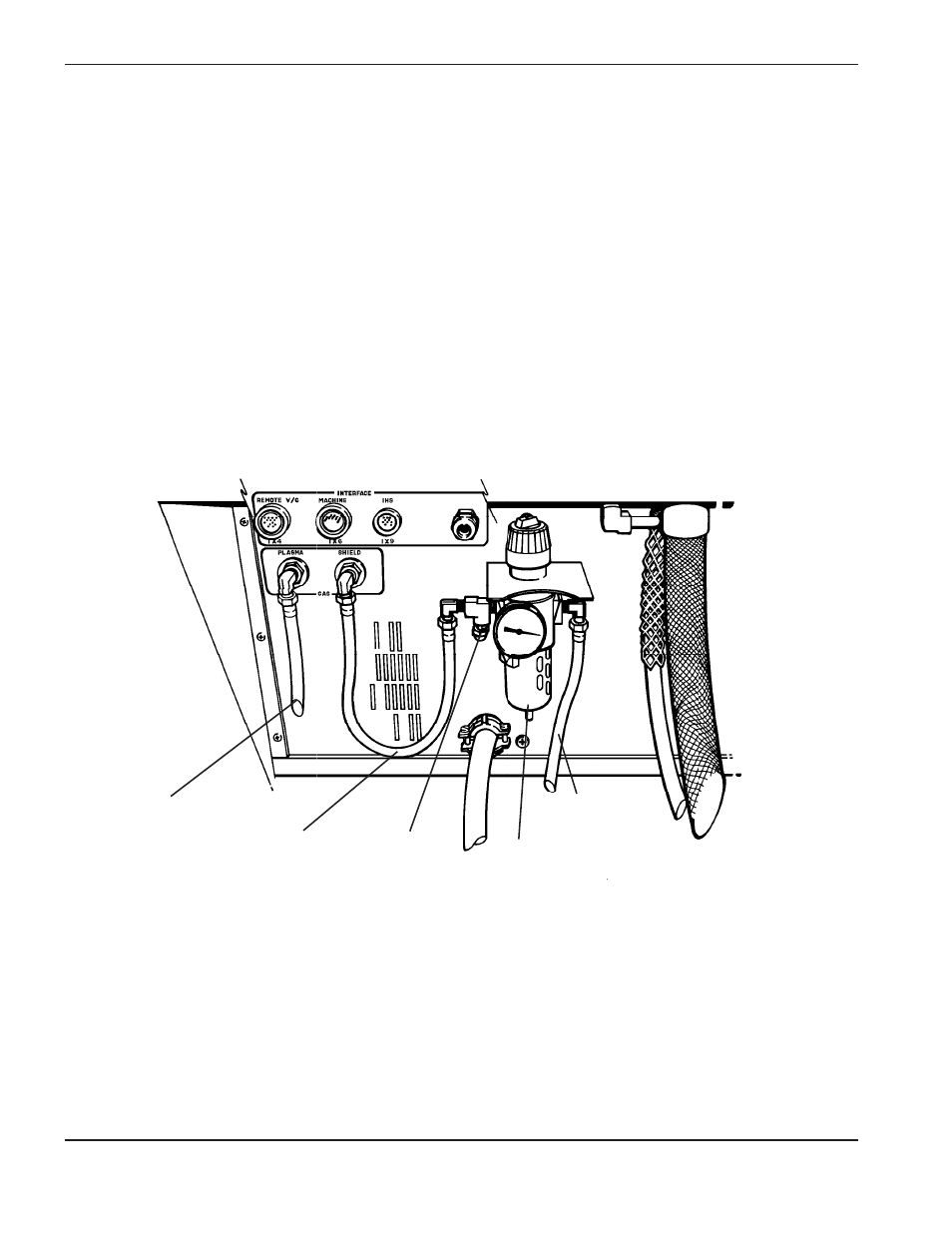

Abbildung 3-5
Plasmagas- und Sekundärdruckluftanschlüsse
Plasma- (Gas) und Sekundär- (Druckluft) Schläuche
Wenn das erforderliche Plasmagas nicht Luft ist, und Luft als Sekundärgas benötigt wird, müssen die Schläuche
wie folgt angeschlossen werden (siehe Abb. 3-5):
1. Den Plasmagasversorgungsschlauch an den PLASMA-Gaseingang anschließen.
2. Den Sekundärluftschlauch von dem Regler an den SEKUNDÄR-Gaseingang anschließen.
Anmerkung:
Bei dieser Konfiguration muß der Plasmaluftschlauch von dem Regler abgetrennt
werden und durch eine mitgelieferte #6 JIC Kappe ersetzt werden. Die Kappe ist
erforderlich, um das Ausströmen von Luft von dem Plasmaausgang des Reglers zu
verhindern und dadurch den Sekundärluftdruck innerhalb der Spezifikation zu
halten.
3. Den mit Druckluft- oder vom Zylinder versorgten Luftschlauch an den Filterdruckregler-Eingang anschließen.
Plasmagasversorgungsschlauch
Sekundärluftschlauch
Druckluft-
Zuleitungsschlauch
Filter-/Druckregler
#6 JIC
Kappe
