Anschluß der Luft- und Gasschläuche
Beim Anschluß der Rohrleitungs-Druckluft- oder der Druckgaszylinder Inert-Gasschläuche für die Plasma- und
Sekundärgasanschlüsse an die MAX200 verwenden.
Plasma (Luft) und Sekundär-(Luft) Schläuche
MAX200 Anlagen werden normalerweise fabrikseits so konfiguriert und verschickt, daß Luft von einem einzigen
Filter-/Druckregler sowohl an die Plasma- und Sekundärgaseingänge geliefert wird. Der Filter wird benutzt, um
einen hohen Luftreinheitsgrad aufrecht zu halten. Die gesamte Feuchtigkeit, Öl und andere Verunreinigungen
müssen entfernt werden. Wenn die Luftschläuche wieder angeschlossen werden müssen, wie folgt verfahren
(siehe Abb. 3-4):
1. Den Plasmaluftschlauch vom Regler zum PLASMA-Gaseingang anschließen.
2. Den Sekundärgasschlauch vom Regler zum SEKUNDÄR-Gaseingang anschließen.
3. Den Druckluft- oder Zylinderluftschlauch an den Eingang des Filter-/Druckreglers anschließen.

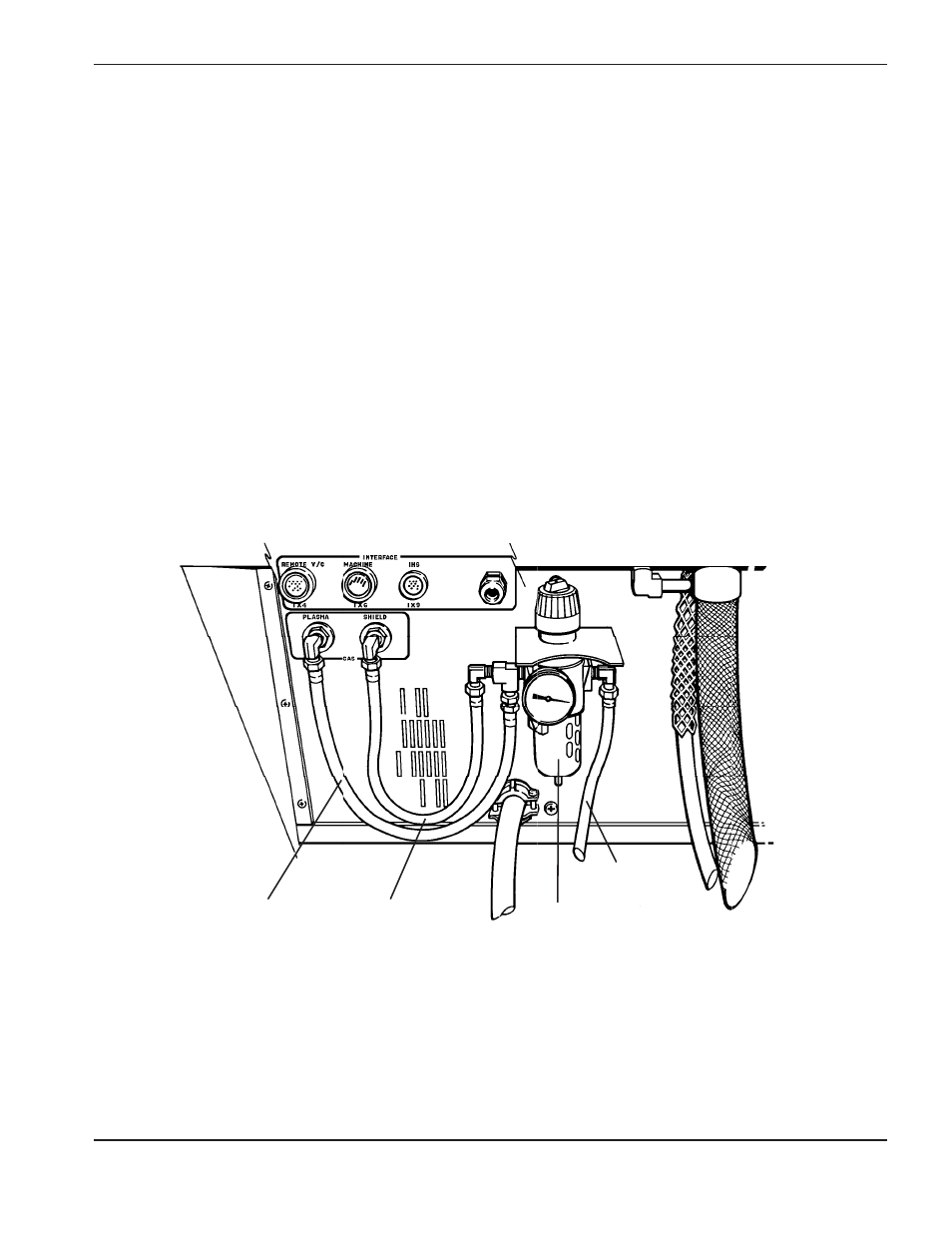

Abbildung 3-4
Plasmaluft- und Sekundärluftanschlüsse
Plasma-Luftschlauch
Sekundärluftschlauch
Filter-/Druckregler
Druckluft-
Zuleitungsschlauch
